Avløp i huset: hvordan det er gjort

20-09-2018
Avløp

Generell utforming av all kommunikasjon er samtidig utformet med byggingen av bygningen, men i enkelte tilfeller er kloakkanlegget i huset på hauger eller på en strimlingsfundament installert mye senere, noe som gir mye ulempe. Imidlertid er bestemmelsen i boligbygningen av en slik bekvemmelighet et nødvendig krav til grunnleggende sanitære standarder, slik at det til tross for ulike hindringer er behov for kloakkrør uansett.

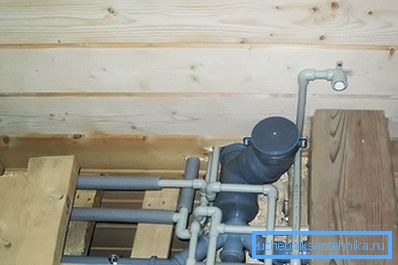

VVS og avløpsvann i et trehus

Du kan selv lage en slik rørledning, og vi snakker om det nedenfor, samt se videoen i denne artikkelen.

Avløp i et privat hus

Vær oppmerksom på skråningen

Merk. Når kloakk er installert hjemme i privat sektor, brukes i det hele tatt hovedsakelig plastrør med diameter 50 mm og 100 mm, men i tillegg kan det være nødvendig med en diameter på 32 mm for oppvaskmaskin eller vaskemaskin, samt 150 mm for gaten.

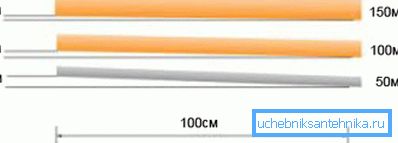

Optimal skråning
  • Ifølge SNiP 2.04.01-85 * skal kloakk i boligbygg og tilstøtende områder installeres med en viss rørhelling, som avhenger direkte av diameteren. Således er den optimale hellingen for kloakkstrøm med en 50 mm rørledningsseksjon 30 mm per lineær meter, henholdsvis 100 mm - 20 mm og 150 mm - 8 mm. Hvis vi snakker om å koble en vaskemaskin eller oppvaskmaskin til kloakk og vannforsyning (32 mm rør), kan du uten å tippe for avløp, siden vannet her er tvunget.
  • Økningen av denne parameteren er bare tillatt på korte seksjoner (ikke mer enn en meter) - dette gjør det mulig å begrense ruten så mye som mulig fra blokkering av utseende. Men tingen er at når vinkelen på pakningen avtar, vil vannet som beveger seg etter tyngdekraft ikke være i stand til å vaske bort det faste avfallet (matpartikler og avføring), og ettersom denne vinkelen øker, har væsken ikke rett og slett tid til å gjøre det.
  • I tillegg legger instruksjonen oppmerksomhet på hjørneinnretninger som har 32 ?, 45? og 90? for alle diametre. Så, slå 90? Det er bare tillatt fra stigerøret til vertikalplanet eller for rør på 50 mm og 32 mm i rommet, da det i det første tilfellet oppstår et godt vanntrykk, og i andre tilfelle er det nesten ikke noe solidt avfall i væsken. Hvis man legger rørledningen på gaten, er det nødvendig å gjøre en sving med 90?, Da brukes to vinkler på 45 hver for dette formål? - En jevn sving er ikke så bevegelig for dannelsen av blokkeringer.

Fittings og reduksjoner

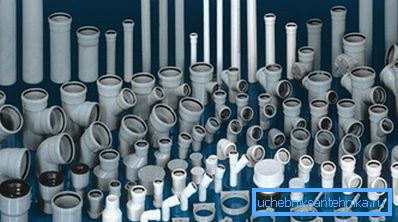

Fittings er av forskjellige konfigurasjoner.

Ved installasjon består et kloakkanlegg for et hus vanligvis av rør med forskjellige diametre, som aldri ligger strengt i en rett linje, i tillegg kan pakningens plan endres, og for dette formål er det mange overgangsutstyr. Slike adaptere brukes til å tappe i sving for å endre pakningens plan, samt for å endre diameteren.

Det største utvalget av slike beslag er laget for 100 mm rør, men likevel kan du også finne en passende adapter for andre deler.

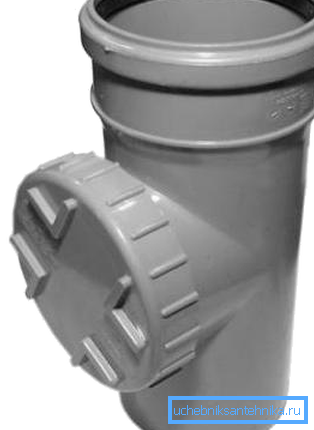

revisjon

For rørledningsseksjoner på mer enn 4 meter, så vel som svinging, er en revurdering stanset inn, noe som er veldig lik en tee, men sidens åpning er lukket med et lokk. Denne adapteren brukes til å rydde opp blokkeringer i fjerne områder.

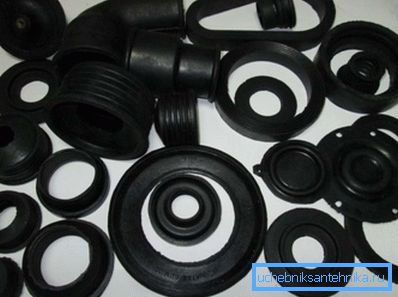

Gummi reduksjoner og tetninger

I tillegg brukes gummiforbindelser og seler til docking, som faktisk også kan kalles reduksjonselementer. Tetninger brukes når dockingsrør av samme diameter er satt, når enden av ett rør er satt inn i et litt utvidet glass av et annet (dermed reduksjonsfunksjonen) - prisen på tetningen blir ikke engang vurdert, som den leveres.

Men reduksjonen kan være nødvendig når du legger på plast med støpejern (man kan ikke klare det når du erstatter stigerøret i en leilighet i en høyhus). Eller, for eksempel, når du skifter fra en 50 mm til 32 mm rør (for vaskemaskiner og oppvaskmaskiner) og selvfølgelig når du installerer en sifonslange.

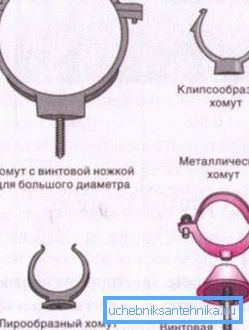

Braketter eller klemmer

Rørledningen (hvis den ikke er installert i gulv eller vegg) er fastgjort til ugjennomtrengelighet ved hjelp av plast eller metallklemmer med en viss diameter. Plast brukes som regel til små diametre (32 mm), i andre tilfeller brukes metallbraketter.

Installasjonsarbeid i huset

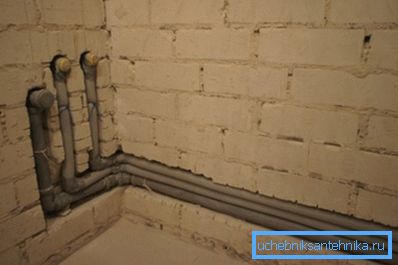

Avløp og rørleggerarbeid gjemt i sporene på veggen

Først og fremst, uavhengig av om det er et avløpsanlegg i et rammehus eller i en murstein, blokk eller trekonstruksjon, må du merke av installasjon av sanitære anlegg i forhold til utløpet av røret til gaten. Derfor må du først og fremst avgjøre hvor avløpet vil gå ut i gaten, så vel som dets gjennomtrengning (vi vil fortelle om dette litt senere).

Denne merkingen vil tillate deg å bestemme ikke bare materialets opptak og diameter, men også antall og konfigurasjon av beslag som kreves for forskjellige typer sving og kryss.

Når avløpet i huset ditt er avgjort, etter at du har merket stedene for sanitæranlegg, må du slå av linjene med nødvendig skråning, langs hvilken hele ruten vil bli plassert, med en chokline (lakkledning). Takket være disse målene, kan du lage stroben på de riktige stedene eller fikse braketter (klemmer) på dette merket.

Til fremstilling av spor (grooves) Brukt grinder med diamantskive og hammerbor med meisel. De to grove linjene på den diamantbelagte platen gjør kutt, dybden og avstanden til hverandre, avhengig av omstendighetene. Etter det kan en meisel (det er mulig uten perforator) slå ned kuttremmen og justere dens dybde etter behov.

For at rørene skal holdes i troughet, må det festes med noe (før påføring av gips eller montering av esken) og perforerte metallbåndshengere, som brukes til metallrammer for gips, er meget egnet for dette.

Anbefaling. Klar ledningsføring må testes, hell vann inn i den. Hvis du oppdager en lekkasje på noen av leddene - ikke rush for å forsegle dette stedet med silikon eller tetningsmasse - i slike tilfeller må leddet demonteres, forseglingen skal justeres og monteres igjen. For at gummitetningen ikke skal forstyrre sin friksjonsstøt, smøres rørets ende med et flytende rengjøringsmiddel for husholdningsbehov.

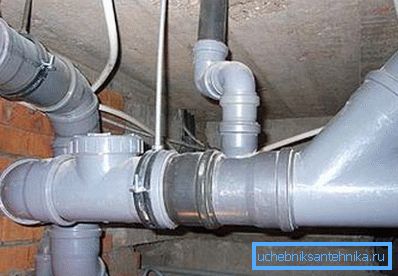

Vanskelig utveksling på teknisk gulv

Hvis huset har et teknisk gulv eller en kjeller, kan du unngå å barbere veggene - bare fra hvert bad, gjør en drenering gjennom gulvet til hovedrøret, som vist på bildet ovenfor. I disse tilfellene har det horisontale røret vanligvis et tverrsnitt på 100 mm og dennes helling skal være 2 cm per lineær meter.

Denne metoden for ledninger sparer mye arbeidskraftskostnader, samt nyttig plass i rommet - du trenger ikke å gjøre boksen innendørs for å skjule rørene.

Installasjonsarbeid utenfor

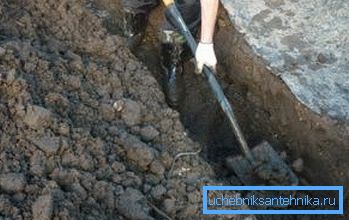

Dybden på grøften avhenger av jordens frysepunkt

La oss nå takle dybden på grøften, som hovedsakelig vil avhenge av to faktorer - nivået av jordfrysing i ditt område, samt avstanden fra huset til septiktanken eller cesspoolen.

For eksempel er det maksimale nivået av jordfrysning i ditt område en meter, og avstanden til septiktanken er 20 m og samtidig må du legge et 100 mm rør. Etter installasjon skal det kritiske frysepunktet være minst 10 cm høyere enn rørets øvre vegg.

Dette innebærer at dybden på rørledningen langs øvre nivå vil være 110 cm, mens for en septiktank eller cesspool vil denne figuren allerede være 110 + 20 * 2 = 150 cm. Men dette er bare en indikator på øvre nivå, men ikke grunnen til grøften selv. men for å bestemme dybden av graving må du legge til 10 cm rørtykkelse pluss 5-10 cm for sandpute.

Hell et lag av sand 5-10 cm høyt på bunnen av grøften - slik at du kan planlegge bakken slik at det ikke er skarpe dråper og dessuten harde skarpe gjenstander (steiner, ledninger, beslag, glass) på den - dette kan skade plastveggen . Etter planlegging skal sanden komprimeres slik at den ikke senere avtar under jordens trykk.

Det er mer hensiktsmessig å montere rettrørseksjoner ikke i en grøft, men på overflaten, senker kloakkledningen ned med blokker av en viss lengde.

Vel for revisjon

Som vi allerede har nevnt ovenfor, med rørlengde på mer enn 4 meter eller på svinger, er det nødvendig å legge inn en revisjonsmontering, og for å gi tilgang til det, er brønner installert på slike steder.

Brønnen i seg selv kan være laget av betongringer ved å stikke innløp på de riktige stedene, men du kan også legge ut en slik grop med vanlig murstein og gips (noe som er bedre - du bestemmer deg, siden det ikke er et teknologisk og teknisk forhold til kvaliteten på kloakkledningen).

Etter at du har montert hele ruten og sjekket den for tetthet av kaien ved å drenere vannet, kan du begynne å kaste grøften med jord. Men jorda kan ikke helles direkte på røret. For det første kan det være vanskelig å kutte gjenstander (metall, glass, steiner), og for det andre vil jorda i alle fall gi en drawdown som kan føre til deformasjon av røret.

For å unngå slike ubehagelige konsekvenser, blir sand hellet opp til bakken, som skal være minst 5 cm over nivået på den øvre veggen.

Men tørr sand kan også avta, men det kan ikke tampes over et plastrør - plast kan deformeres. Derfor er det i slike situasjoner veldig enkelt å gjøre det - sand blir rikelig fuktet med vann, og det synker nesten umiddelbart så snart vannet når grunnen til grøften. Etter en slik prosedyre av en plastlinje er det ikke forferdelig å legge ned jord.

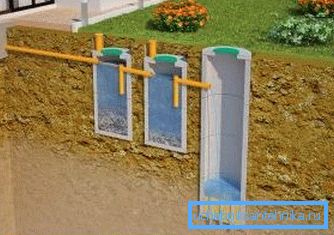

Skjematisk diagram av en septiktank

Avløp ender med en cesspool eller septiktank, som forresten kan du gjøre med dine egne hender, men dette er et helt eget emne. I tillegg kan en septiktank kjøpes i butikken, og volumet avhenger av antall juice i dette huset, men installasjonen må betraktes som en egen artikkel.

konklusjon

Som du forstår, kan du ikke gjøre et toalett i et hus uten kloakk, til tross for alle ulempene forbundet med reparasjonen, må du gjøre alt installasjonsarbeidet ved installering av kloakk, trinnvis. Det er litt lettere å gjøre dette på stedet, for eksempel kan du komme seg rundt verdifulle trær ved hjelp av hjørneinnretninger.
