Avløpsdesign - hovedtrekkene til denne typen arbeid

Det er umulig å forestille seg moderne boliger uten kloakk, mens det er svært viktig å gjøre alt i samsvar med byggekoder, slik at det under operasjonen er så få problemer som mulig. Å designe kloakk i et privat hus har en rekke funksjoner som vil bli diskutert i denne artikkelen.

Ved å følge enkle retningslinjer, kan du selv lage et effektivt avfallssystem.

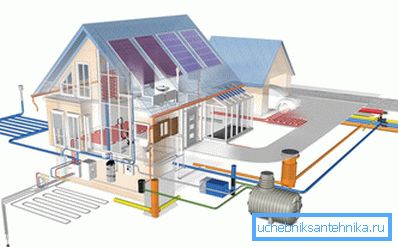

Moderne prosjekter gir et bredt spekter av kommunikasjon, og kloakk er veldig viktig

De viktigste kriteriene som prosjektet må møte

Utforming av vannforsyning og kloakkanlegg må oppfylle en rekke normer og krav, i tillegg er utformingen ordnet med hensyn til flere viktige kriterier:

Overholdelse av forskriftens dokumentasjon All kommunikasjon skal ordnes i samsvar med SNiPs normer, og det er flere forskrifter, som hver regulerer en bestemt del av systemet. Den enkleste måten er å samordne prosjektet med profesjonelle eksperter for å minimere muligheten for feil og feilberegninger, siden det vil bli mye vanskeligere å eliminere dem i fremtiden.
Utvalg av kvalitetskomponenter og beslag Det er svært viktig å bare bruke de materialene og elementene som garanteres å tjene i mange år. Selv den mest kvalifiserte installasjonen garanterer ikke systemets holdbarhet dersom lavkvalitetsprodukter blir brukt, så en lav pris burde under ingen omstendigheter være avgjørende når du velger
Kompetent utforming av kloakknett Hvis du utfører alle nødvendige aktiviteter for å utvikle dokumentasjon med egne hender, er det viktig å beregne den optimale diameteren til hver av rørledningen, velg systemkonfigurasjonen, og prøv å følge alle anbefalingene som beskrives i neste kapittel
Ryddig installasjon og systemkontroll På grunn av den brede distribusjonen av produkter fra slagfast plast, er instruksjonene for montering av kloakknett blitt så enkelt som mulig, men det er også viktig å gjøre arbeidet svært forsiktig, slik at deformasjon av elementene og skade på forseglingsgummien unngås. Etter montering er systemet obligatorisk kontrollert for tetthet.

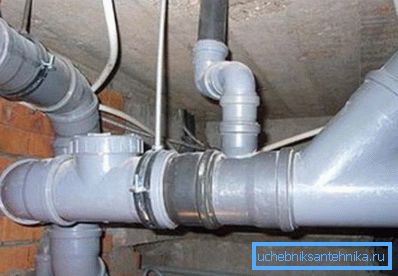

Å designe vannforsyning og sanitæranlegg er mye mer komplisert enn det som synes ved første øyekast.

Hva du trenger å vite når du oppretter et prosjekt

Det er viktig å forstå at all kommunikasjon er delt inn i interne og eksterne. Vi vil undersøke hver av delene mer detaljert, for å avsløre emnet så mye som mulig.

Husholdningsavløp

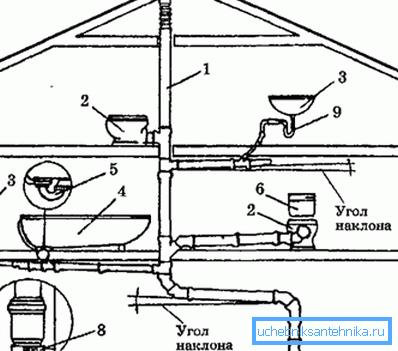

Utforming av kloakksystemer bør utføres på grunnlag av prinsippet

Denne delen inkluderer alle deler av systemet som ligger i lokalene.

Utformingen av vannforsyning og kloakk på dette stadiet er gjort i samsvar med følgende anbefalinger:

  • En svært viktig faktor er overholdelse av den optimale helling av rørledninger, siden systemene er selvflytende. For liten vinkel fører til stagnasjon av avløpsvann, og for mye fører til akselerert adhesjon av faste partikler på rørets vegger, noe som kan føre til blokkeringer, som kampen kan bli et svært stort problem under drift.

Vær oppmerksom på! Med en rørdiameter på 5 cm, skal skråningen være 5 cm per 1 løpemåler, hvis diameteren er 100-110 mm, så er 2 cm per meter rør nok. Indikatorene skal ikke variere mye, og det er heller ikke noe ønskelig at hellingsgradene er uønskede, da disse områdene er potensielt farlige for blokkeringer. Men på korte deler av avløpsrør kan hellingen være mer.

  • Toalettet skal festes til stigerøret med en separat tilkobling. Dette for det første reduserer sannsynligheten for blokkeringer så mye som mulig, og for det andre, hvis noen flere elementer er festet til toalettskålforbindelsen, vil vannet suges ut av alle sifre under spylingen og den ubehagelige lukten kommer stadig inn i rommet.
  • Installasjonen av et avløpsventilasjonssystem er svært viktig, og fraværet kan føre til ubehagelige lukt i rommet og tømme sifonene på grunn av dannelsen av overdreven vakuum i systemet..  Dette systemet bør ikke kobles til den generelle ventilasjonen, den må tas separat til taket, installere en luftfilter for å unngå at nedbør kommer inn i systemet.

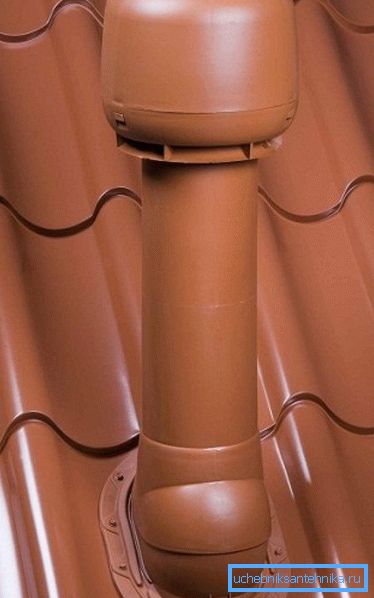

Luften kan også velges i takets farge, noe som øker strukturenes estetiske appell.
  • Ved utforming av kloakknettverk er det viktig å huske riktig rekkefølge av tilkoblingselementer til stigerøret. For å unngå problemer bør toalettet festes under alle elementene. Dette er et svært viktig punkt som bør gis spesiell oppmerksomhet, ellers i løpet av operasjonen må du møte mange problemer.

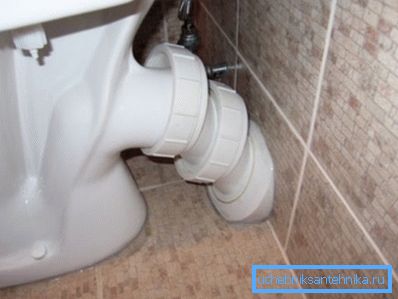

På bildet: Den optimale løsningen - plasseringen av toalettet rett ved stigerøret

Husk! Hvis det er toalett i systemet, bør minimumsdiameteren for stigerøret ikke være mindre enn 100 mm. Hvis det ikke er toalett, så vil et rør med en diameter på 50 mm gjøre.

  • Det er svært viktig å lage lydisolering av stigerørene, det enkleste valget er installasjon av en kanal laget av gipsplater, mens de indre hulrommene kan forsegles med mineralull. Ikke glem at i bunnen av stigerøret bør det være en revisjonsluke som krever enkel tilgang i tilfelle problemer.

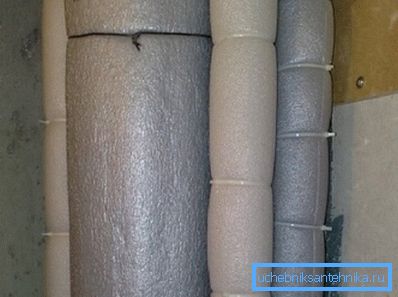

Hvis det ikke er mulig å lage en boks, kan du bruke en spesiell varmeapparat, det slukker også støy godt.
  • Design av rørleggerarbeid og kloakkanlegg gjøres best ved å konsultere eksperter, slik at du kan være helt sikker på at arbeidet er riktig.

Ekstern kommunikasjon

Utformingen av eksterne nettverk av vannforsyning og avløpsvann har en rekke særegne egenskaper:

  • Punktet hvor røret er tatt ut av huset er svært viktig, og det skal ligge under bakken frysepunktet. Dybden av frostpenetrasjon varierer avhengig av området, dette er nærmere beskrevet i en egen artikkel om denne ressursen. Hvis det ikke er mulig å utdype kommunikasjon på denne måten, er det nødvendig å bruke spesielle isolatorer for rør, som kan kjøpes hos alle rørleggere.

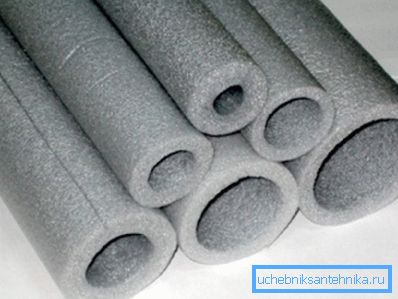

Det er viktig å velge den optimale diameteren av isolasjonen
  • Utformingen av eksterne tekniske nettverk av kloakk avhenger av hvilken kommunikasjon som skal brukes. Det enkleste og mest effektive alternativet er et sentralisert system, hvis det ikke er der, er det nødvendig å enten lage dreneringsbrønner eller installere en septiktank.
  • Behandlingsanlegg skal være plassert minst 30 meter fra vannkilden og ikke mindre enn 5 meter fra huset, det er bedre hvis denne indikatoren er 10 meter.
  • Utforming av eksterne kloakknett inkluderer beregning av omtrentlige belastninger på systemet, hvis det passerer under passasjen, er det viktig at alle elementene er motstandsdyktige mot belastninger, i noen tilfeller er det beste alternativet støpejern eller asbestsementrør.
  • Hvis du utvikler et stormavløpsprosjekt, er det verdt å merke seg at det ikke kan bli dykket under frysepunktet. Det viktigste er å sørge for en kompetent utslipp av vann, slik at systemet i løpet av frost er helt tomt, dette vil beskytte det mot skade.

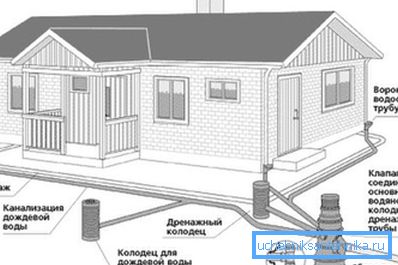

Å designe et stormavløpssystem i henhold til SNiP, gjør det mulig å plassere den på minimumsdybden, dette er hovedforskjellen

konklusjon

Faktisk er det viktig å forstå dette problemet grundig, videoen i denne artikkelen vil hjelpe deg å forstå noen av funksjonene. Etter at du har gjennomgått det, vil du bli enda bedre orientert i temaet som vurderes, og du kan selv utføre avløpsdesign (se også artikkelen Koble til en toalettskål til kloakk - vurdere nøkkelteknikker).
