Avløpsventil - typer enheter og deres prinsipp for drift

18-05-2018
Avløp

Avløpssystemet er et kompleks av kommunikasjon, hvis funksjon er avhengig av mange faktorer, og eventuelle feil kan utgjøre en stor fare for din eiendom og miljøet. Ved å installere en tilbakeslagsventil på avløpssystemet kan du beskytte systemet på grunn av at enheten sørger for at avløpsvannet bare beveger seg i en retning, slik at selv om det oppstår blokkering, holdes væsken inne i rørene.

Ventiler til 110 mm PVC-rør kan kjøpes hos nesten alle rørleggerarbeid

Prinsippet om drift og versjoner av produkter

Utformingen selv er utformet for å forhindre at kloakk kommer inn i lokalene, siden væsken, når en blokkering er dannet i systemet og innskudd inne i rørene, har en tendens til å bevege seg langs veien med minst motstand.

Systemet er en ganske enkel mekanisme som består av en membran, en spak eller en annen knute som bare lar væsken bevege seg i en retning, og et foringsrør, som oftest er utstyrt med et lokk for rengjøring av smuss.

Avhengig av egenskapene til den interne enheten kan alle produktene deles inn i følgende grupper:

  • Wafer.
  • ball.
  • løfte~~POS=TRUNC.
  • roterende.

Vi vil utforske hver av alternativene mer detaljert i neste kapittel.

Også i produksjonen kan brukes flere typer materialer, vurder funksjonene til hver av dem:

plast Det enkleste alternativet, hvor prisen refererer til de fleste budsjettbeslutninger. Fordelene er enkel montering med egne hender, siden produktet er utstyrt med alle nødvendige festesamlinger, det finnes mange muligheter for rørledninger med en diameter på 50 mm og 110 mm, og disse dimensjonene er de viktigste når man arbeider i private hus og leiligheter
Støpejern Dyrere, men også mer holdbart alternativ, som oftest brukes i industrielle anlegg. En svært budsjettløsning, som brukes mindre og mindre hvert år på grunn av den store massen og følsomheten for korrosjon.
Bronse og Messing Et meget attraktivt alternativ for de som trenger høy styrke og motstand mot aggressive effekter, siden disse materialene praktisk talt ikke er utsatt for korrosjon. Denne løsningen brukes mindre ofte enn andre alternativer på grunn av den betydelige kostnaden, men liknende noder finnes i mange systemer.
Rustfritt stål Uten tvil er det dyreste, men også det mest pålitelige alternativet til alle som vurderes. Det rustfrie stålet er i stand til å motstå nesten alle stoffer og beholder høyytelsesegenskaper gjennom hele bruksperioden, som er flere tiår
Elektrisk støpejerns avløpsventil brukes til rørledninger med stor diameter på industrielle anlegg.

Funksjoner av enheten av forskjellige typer produkter

Som nevnt ovenfor kan du finne forskjellige alternativer for sammensetningen av produkter, med hver av alternativene har sine egne egenskaper. Vurder de vanligste typene av kontrollventiler og se hva som er forskjellen mellom ett eller annet alternativ.

Waferventiler

Denne typen enhet har følgende særegne egenskaper:

  • Systemene av denne typen har for det meste små dimensjoner og vekt, noe som gjør installasjonen og utskiftningen ganske praktisk og rask. Det er kompaktitet som ofte spiller en nøkkelrolle når man velger et bestemt alternativ, da det ofte er mangel på plass, spesielt i små rom.
  • En annen utvilsomt fordel er tilstedeværelsen av en konfigurasjon som er klar for festing, fordi knutene er festet med flenser som må kjøpes. I tillegg er mange designalternativer: plast, støpejern, bronse, rustfritt stål.

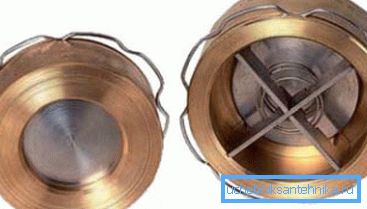

Avløpsventilen 110 mm er kompakt og har høy styrke
  • Det vanligste alternativet i privat konstruksjon er skiveventiler der en spesiell membran i form av en plate holder væsken, og i stedet for en spak benyttes en fjær med passende stivhet slik at væskestrømmen kun kan sirkulere i en retning. Enkel nok system som er lett å vedlikeholde.

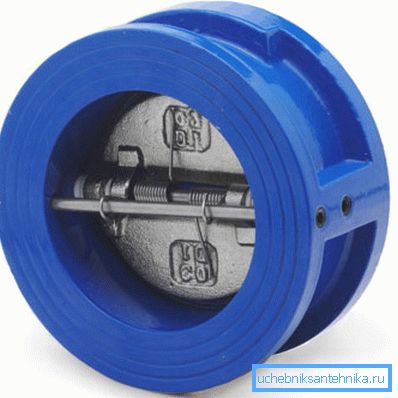

  • Butterflyventilene har sine egne egenskaper: Systemet består av to symmetriske dører, som kun åpnes i en retning takket være et spesielt fjærsystem, som fungerer som en begrensning. Funksjoner av dette systemet kan ses på bildet nedenfor.
Et enkelt, men pålitelig system har med rette oppnådd stor popularitet blant spesialister.

Vær oppmerksom på! Det er verdt å huske at i reparasjon av produkter fra denne gruppen, som følger med fjerning av elementet, er det nødvendig å sette et rør med passende lengde og diameter på plass slik at avløpsarbeidet er uavbrutt.

Roterende ventiler

Denne produktgruppen har følgende funksjoner:

  • Hoved arbeidsenheten er en klaff eller en spole montert på spaken. Bevegelsen av vannstrømmen på den ene siden øker mekanismen, og når væsken tørker ut, lukker spaken hulet og forhindrer fluidet i å komme tilbake til systemet.
Slike systemer er oftest laget i et støpejernshus og brukes på systemer med store diametre.
  • For innenlandsk kommunikasjon med små mengder avløpsanlegg som strømmer gjennom avløpet, brukes de fleste ventilvarianter som fungerer mekanisk mest. Dette alternativet har stor ulempe: med betydelige, ofte avbrutt væskestrømmer under lukking, er det stor fare for en vannhammer, som kan skade ikke bare ventilen, men hele systemet.
  • Et mer perfekt alternativ er en sjokkfri mekanisme, der retur av spolen gjøres veldig jevnt, slik at vannet hammer i systemet ikke vil oppstå under noen omstendigheter. Denne løsningen har bare en betydelig ulempe: den ganske høye prisen på produkter, som ikke alltid er begrunnet når de brukes i små systemer.

Tips! Husk, hvilken av de valgene du velger, er det svært viktig at selgeren gir deg dokumenter som bekrefter kvaliteten på produktet og dens overholdelse av alle regulatoriske standarder som er angitt i de aktuelle handlingene. Ellers risikerer du å skaffe en lavkvalitets knutepunkt som ikke sannsynligvis vil beskytte systemet.

Kuleventiler

Dette alternativet er en av de mest utbredte blant private utviklere. En indikator på påliteligheten og holdbarheten til denne løsningen er det faktum at ballmonteringene anbefales for bruk av de fleste fagfolk som er profesjonelt involvert i denne typen arbeid.

Kuleventiler - den ideelle løsningen for små rørledninger

Fordelene inkluderer følgende faktorer:

  • Du vil ikke ha et problem, hvordan du installerer en returventil på avløpssystemet - strømningsretningen er angitt på kroppen, og du kaster den bort som vannet vil strømme. Dette er veldig praktisk for de som ikke har erfaring med å utføre slikt arbeid, fordi det ikke er behov for installasjonsinstruksjoner, alt er klart.
  • Meget enkel design sikrer høy pålitelighet og holdbarhet. Stålkulen fungerer som en membran, og våren virker som en spak. Et slikt system er nesten umulig å bryte og deaktivere.
  • I tilfelle er det et deksel på toppen, som er festet med to eller fire bolter. Hvis du fjerner det, kan du raskt rense systemet fra smuss og plakk.
Systemet er veldig enkelt å rengjøre.

Løfteventiler

Denne løsningen har også en rekke særtrekk:

  • Hoved arbeidsenheten er en vertikal løfteventil, som er utstyrt med en fjær med en viss stivhet for å la væsken strømme i bare én retning.

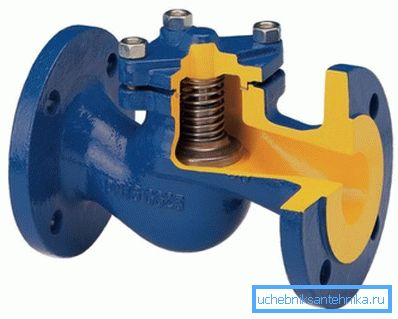

Løfteventilens utforming har en rekke forskjeller, som er både fordeler og ulemper
  • En stor fordel er evnen til å rengjøre og reparere samlingen uten å bryte rørledningen og behovet for å sette inn noen elementer. Systemet er veldig enkelt å vedlikeholde, men det er verdt å merke seg at disse ventiler er oftere forurenset.
  • Et annet pluss er muligheten til å velge den optimale festemetoden, det er modifikasjoner som installeres ved hjelp av flenser, en gjenget metode, samt bruk av sveiseutstyr.

Det er viktig å velge det beste alternativet som passer for ditt system og for driftsforholdene dine. Derfor er det best å konsultere fagfolk for å ta den beste beslutningen.

I tillegg kan det ikke være én, men to eller flere ventiler i systemet, igjen avhenger alt av rørledningens konfigurasjon.

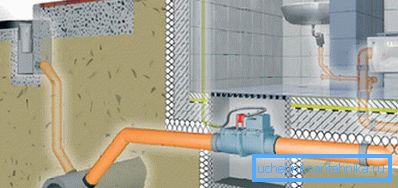

Det er viktig å bestemme den optimale posisjonen til noden i systemet og sikre enkel tilgang til den for vedlikehold og rengjøring.

konklusjon

Hvis det er viktig for deg å montere et pålitelig system som vil bli beskyttet mot lekkasje i tilfelle av kloakkblokk i rør, må det være tilstede i kommunikasjonssystemet. Videoen i denne artikkelen vil fortelle noen viktige trekk ved temaet som vurderes.
