Husholdningsavløp - detaljert monteringsveiledning

Det er ikke en så lett oppgave å organisere systemet for fjerning av avløp fra et hus riktig, slik det kan virke ved første øyekast. Husholdningsavløp i henhold til SNiP må oppfylle massekravene, og ta hensyn til flere standarder samtidig. Imidlertid følger reglene i denne håndboken for å unngå feil.

Regulatoriske krav til husholdningsavløp

GOST for vannforsyning og internt kloakknett inneholder de grunnleggende kravene til bygging og drift av vannforsyning og avløpsvann.

Allerede på dette stadiet er det mulig å komme seg for lenge i analysen av litteraturen, fordi omtalen av avløpssystemet og vannforsyningen finnes i flere dokumenter samtidig:

• SNiP 2.04.01-85 * - kan betraktes som hoveddokumentet fra hele listen. Inneholder grunnleggende data som kreves for installasjon
• SNiP 2.01.09-85 - brukes hovedsakelig i utformingen av vannforsyningen;
• SNiP 2.04.03-85 - oppmerksomhet fokuserer på hydraulisk beregning av elementene i dreneringsnettverket. Det har verdi for spesialiserte organisasjoner, men når man legger avløpsvann i huset alene, er det neppe nyttig.
• SNiP 2.04.07-86 * - regulerer metoder for vannoppvarming for et sentralisert varmtvannsforsyningssystem, inneholder også instruksjoner for ytterligere vannbehandling;
• SNiP 3.05.01-85 - herfra kan du bare lære regler for plassering av sanitære apparater i høyden;
• GOST 2874-82 * - stiller krav til vannkvalitet.

Det er verdt å merke seg en annen SNiP 3.05.04-85 *, men det dupliserer i stor grad SNiP på interne nettverk: kloakk fra 1985.

Basert på analysen av disse standardene, kan vi formulere de generelle kravene som kloakkanlegget i huset skal møte:

• avløpsvann bør kun slippes ut gjennom lukkede rørledninger under påvirkning av tyngdekraften;
• Tilkoblingen av alle sanitære apparater med rørledningen må gjennomføres i kloakkens vannfelle;

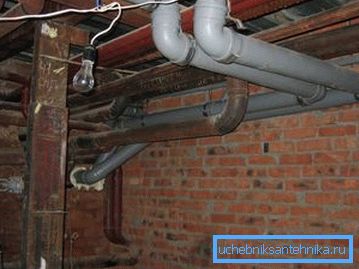

• Når det gjelder plassering, kan den åpne rørleggingsmetoden brukes i kjeller- og semi-kjellerrom. I andre tilfeller brukes en skjult metode for legging (for ferdigstilling av vegger, i gruver, spesialbokser, etc.);

• Også GOST for vannforsyning og internt kloakknett krever ventilasjon av avløpssystemet. Ventilasjon utføres gjennom stigerør og vises på taket, minimumsheisen over taknivået er 0,3 m;

• Tilkobling av enkelte elementer av rørledningen utføres på en socket-lignende måte ved bruk av seler.

Polypropylen eller PVC?

Nylig har plast kommet for å erstatte de vanlige stål- eller støpejernsrørene, i tillegg til lav vekt, ruster en slik rørledning fortsatt ikke og har en misunnelsesverdig holdbarhet. Valget er oftest mellom polypropylenrør og PVC-rør.

Polypropylenrør har høyere temperaturfølsomhet, på grunn av dette er det nødvendig å bruke kompenseringsrør for å eliminere dimensjonsendringer. Deres styrke minker med økende temperaturavløp.

PVC-rør er fri for slike ulemper. Du kan bare klage på at dette materialet ikke tåler langvarig eksponering for høye temperaturer og ikke er så plastisk som polypropylen.

Generelt brukes PVC-rør oftest til det interne kloakkanlegget. Polypropylen kan brukes på utvalgte områder.

Internt avløpsplanlegging

Planlegging er nødvendig ikke bare fordi du kan sammenligne flere alternativer for legging av kloakk og deretter velge den enkleste. På dette tidspunktet bestemmes også den nødvendige rørlengden og de nødvendige beslagene for internt kloakk.

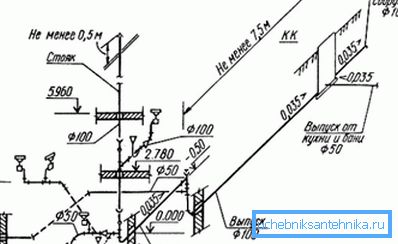

Et enkelt avløpsanlegg kan raskt projiseres på grafpapir.

Instruksjonen på dette stadiet ser slik ut:

• skala tegnet hjem / planløsning;
• bestemmer plasseringen av sanitære enheter på planen;

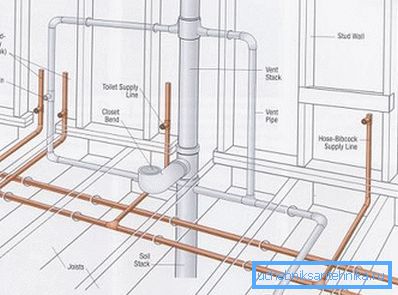

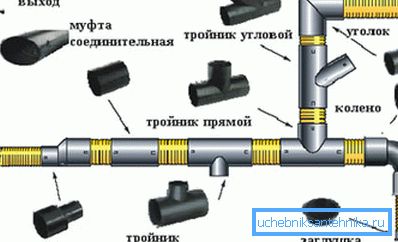

• Diagrammet viser rørledningen, samt de nødvendige designelementene (tees, adaptere, albuer, etc.) vises som symboler;

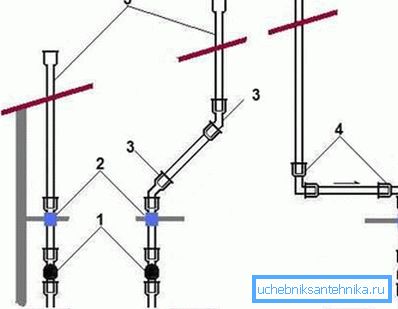

• Det må huskes at ventilasjonen av kloakkrøreren vises på taket av huset, dette tas i betraktning ved beregning av rørets totale lengde.

Den foreslåtte sekvensen av handlinger må gjentas for hver etasje. Ved beregning av det nødvendige antall formede elementer er det nødvendig å ta hensyn til de generelle regler for utførelse av arbeid og kravene til internt kloakk.

Generelle regler for installasjon av husholdningsavløp

Internt vannforsyning og avløp i henhold til SNiP skal ordnes i samsvar med følgende regler:

• Som regel brukes rør med en diameter på 110 eller til og med 150 mm til internt kloakk, et unntak kan betraktes som en del av rørledningen, for eksempel fra kjøkkenvannsapparater;
• Minste anbefalte diameter for stigerøret er 110 mm;

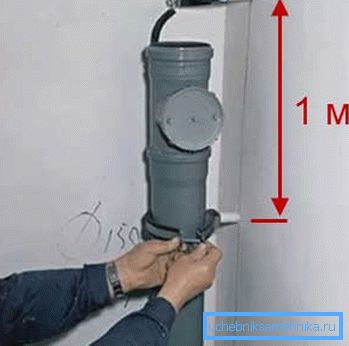

• Ikke glem klemmer. Klemmen må være under hver forbindelse av rørledningselementene, maksimal avstand mellom klemmene er 0,4 m. Ved montering av stigerøret monteres klemmene etter 1 m;
• Antall hydrauliske seler er lik antall sanitære enheter;

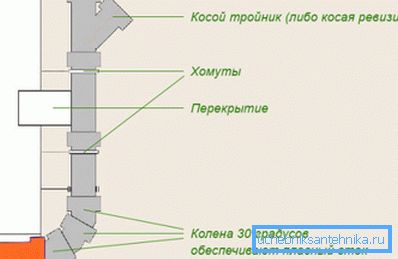

• Antall hjørner skal være minimal, det er ønskelig å sikre en jevn tilkobling av rørledningsseksjonene, for dette kan du for eksempel i stedet for å koble i en vinkel på 90? lov til å bruke 3 knær på 30?

• etter hver tur er en revisjon arrangert - en vanlig tee med et åpningsdeksel

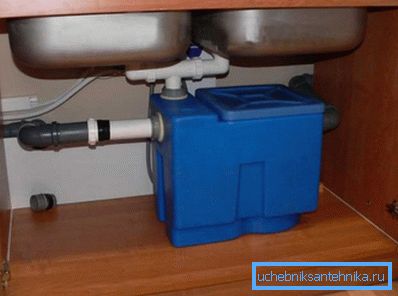

• sandfelle for husholdningsavløp - Ikke et nødvendig element. Men små volum sandfeller (ikke mer enn 0,1 m³) kan installeres under vasken. Dette reduserer risikoen for kloakkkontaminering.

Vær oppmerksom på! Hellingen til de horisontale rørene i det interne avløpssystemet kan økes opp til 3-4 cm med 1 m. På grunn av økt strømningshastighet kan blokkene av rørene unngås.

De listede reglene kan betraktes som universelle.

Internt kloakkanlegg

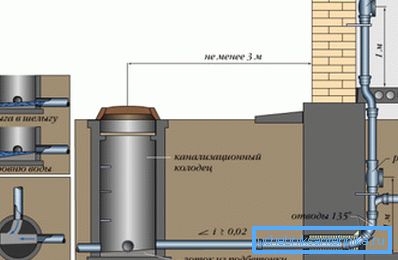

Generelt starter installasjonen av kloakksystemet fra septiktanken og til sanitærutstyret. Installasjon av internt kloakk utføres ofte i retning av eksosrøret til rørleggerarbeid.

Arbeidet utføres i 3 faser:

• installasjon av stigerøret;
• gulv layout;
• tilkobling til sanitære apparater, installasjon av feller i dusjen, etc.

Vertikal stigerørinstallasjon

Ved installasjonen av det interne avløpssystemet, skal hovedbyggearbeidet fullføres. Når det gjelder høyhus, bør åpninger utføres i tak, i tillegg skal nivået på ferdig gulvet være kjent.

I seg selv er stigerørken enkel å installere - trenger bare å koble delen av rørene i ett stykke og installere tees på de riktige stedene. Det anbefales også å installere revisjonsklipper i hver etasje og i kjelleren. Takket være dem kan kloakken ryddes opp for hånd.

Det anbefales å installere klemmene slik at ringen er direkte under utvidelsen av kontakten. På grunn av dette vil rørene ikke bare avvike horisontalt, men vil heller ikke svinge vertikalt.

I åpen form i private hjem er risers nesten aldri igjen. De kan forkledes, for eksempel ved hjelp av en liten gipsplaterpartisjon. Deretter kan du gå videre til utformingen av den horisontale rørledningen på gulvene.

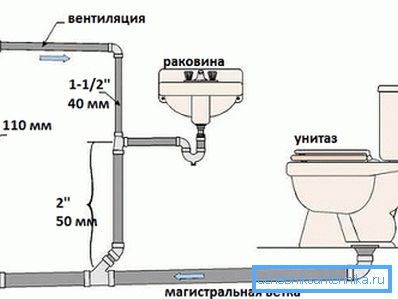

Tilkobling av sanitære apparater med stigerør

I prinsippet kan rør legges i begge retninger (fra stigerøret til sanitetsarmaturet eller omvendt). På dette stadiet er det spesielt viktig å observere løypen på rørledningen.

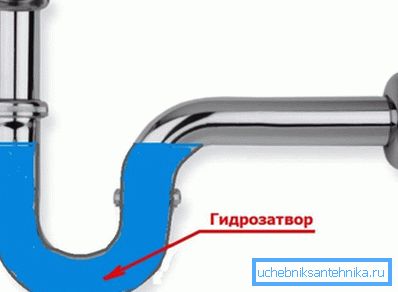

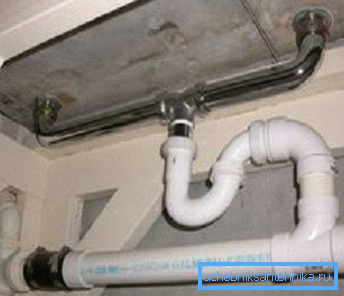

Vær oppmerksom på! Når du installerer fra VVS-utstyr til stigerøret, må den hydrauliske låsen i form av en S-formet rørledning først kobles til den. På grunn av vannbroen kommer en ubehagelig lukt fra kloakken ikke inn i rommet, og kostnaden for dette designet er lavt.

Dette følges av en horisontal del av rørledningen til stigerøret. For å sikre rørets nødvendige helling, er det tillatt å plassere pakninger under røret hvis det ikke er festet med klemmer. Avstanden mellom pakningene skal ikke overstige 1 m.

Hva skal jeg se etter når kloakkapparat

Små ting, som alltid, spiller en viktig rolle.

Spesiell oppmerksomhet bør gis til slike operasjoner:

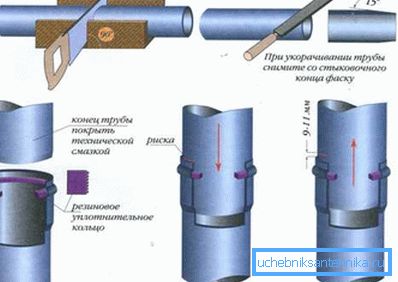

• rør skjæring. Når arbeidet gjøres for hånd, brukes det oftest enten en sag eller en streng. Før klokkeklæringen må du fjerne burrene med en vanlig kniv, og fjern avfasningen fra kanten av røret;

• alle tilkoblinger må være forseglet; for dette er overflatene på rørene forseglet med et tetningsmiddel før tilkoblingen;

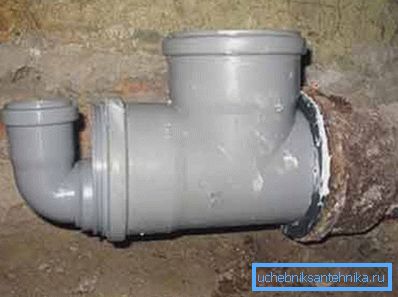

• Plastrør kan kobles til, for eksempel med støpejern. I dette tilfellet brukes en gummi mansjett. Først limes det med et tetningsmiddel til rørets indre overflate, og deretter settes en plastrørledning inn i den;

• Når du legger rør gjennom betonggulv, anbefales det å lage et hull i diameter større enn røret. Deretter legges en rørledning gjennom denne kanalen og isoleres.

Oppsummering

I hvert hus er det nødvendig å løse problemet med drenering. Hvis huset bare er planlagt internt kloakk - PVC-rør vil være et utmerket valg. På grunn av høy ytelse, spesielt holdbarhet, har de blitt spesielt populære de siste årene. Når det gjelder teknologien til avløpsanordninger, vil alle, til tross for overflod av regulatoriske krav, kunne klare denne oppgaven.

Videoen i denne artikkelen fokuserer på den tekniske siden av problemet.
