Hva er hellingen til kloakkrøret bør være

Når du reparerer en leilighet, bygger ditt eget hus, blir de nye tekniske systemene erstattet eller lagt, inkludert kloakkanlegg. En enkel, ved første øyekast, oppgave med feil tilnærming kan forstyrre funksjonen av avløpsavfallssystemet. Mange reparatører og villaeiere vet ikke hva slangen til kloakkrøret burde være i leiligheten og privathuset, og monterer det på grunnlag av sin egen intuisjon. I denne artikkelen vil vi fortelle om hellingsvinkelen i kloakkrøret i henhold til SNIP.

Unngå feil

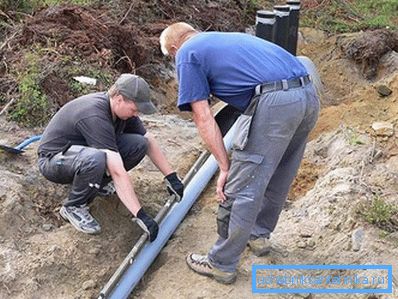

Det er svært viktig å etablere riktig skråning av kloakkrør slik at all avløp og avfall etter tyngdekraften når til disposisjonen. En utilstrekkelig økning i innstigningsnivået i systemet sammenlignet med utgangen kan føre til forsinkelse av faste og tunge komponenter i røret.

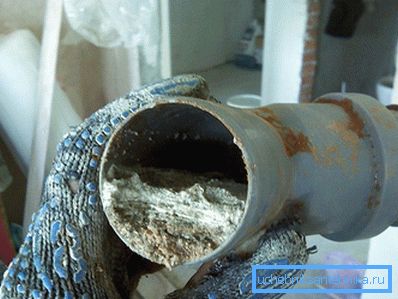

Fettavsetninger på veggene vil bidra til tilstopping. Hvis rørene er sterkt vippet, vil væskefraksjonen gå for fort, og etterlate tunge partikler på bunnen av rørene. Som et resultat av gradvis akkumulering vil blokkering oppstå. I tillegg vil den raske strømningen av væske skape et overtrykk, noe som vil føre til utseendet av en luftbølge med frigjøring av en ubehagelig lukt. Seksjoner av kloakknettverket anbefales å være rettferdige, dette er viktig fordi På steder hvor hjørner er plassert, oppstår det ofte trengsel.

Parametre og krav til dreneringsnettverket i og utenfor lokalene er forskjellige. De er underlagt de relevante regelverket - bygningsregler.

Enkle måter å beregne vinkelen på

I de etterfølgende delene i denne artikkelen er alle nødvendige formler og verdier for strenge beregninger gitt. De vil være nødvendige i tilfeller hvor byggingen av et industriområde eller lignende er planlagt, der de aktuelle tjenestene vil bli inspisert etter oppstart. Hjemme nok til å huske noen enkle regler. For et kloakkrør med en diameter på 110 mm skal det være en skråning på 2 cm per meter, og for et rør på 50 mm skal det være 3 cm ved 1 m. Hva betyr disse tallene? Dette betyr at hvis du trekker en linje langs rørets sentrale akse og måler avstanden til overflaten fra den, vil den først være 2 eller 3 cm lenger enn på enden.

For å ta hensyn til disse nyansene, finnes det flere løsninger:

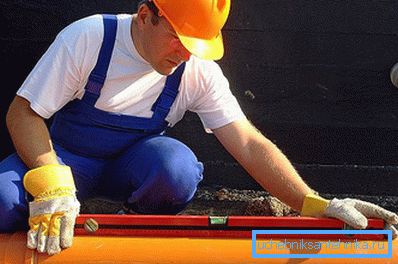

• En rett linje med en lengde på 1 m er tegnet på veggen eller en annen vertikal overflate ved hjelp av et bygningsnivå. Fra en av kantene av segmentet blir den lagt oppover 2 eller 3 cm. Nå er dette punktet koblet til den andre enden av den trukket linjen. Ny linje og vil korrespondere med ønsket helling. Et nivå er festet til det og et merke er laget på det stedet boblen har avviklet fra. På den merkede etiketten vil det være mulig å gi den nødvendige vinkelen.

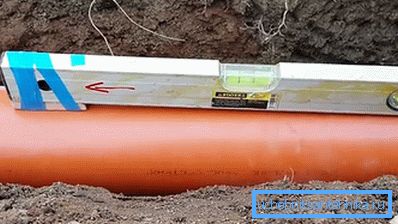

• Du kan gjøre den andre veien. For å gjøre dette trenger du et målernivå. Vi tar et lite stykke bord og fest det fra undersiden til verktøyets ende med tape eller tape. Dette bør gjøres slik at stangen var 2 eller 3 cm tykk, alt avhenger av at røret legges. Neste nivå påføres på røret. Delen uten foring skal være flush med siden av røret, som skal være høyere i flyet. Nå stiger røret til boblen stopper akkurat i midten.
• Hvis lengden på rørseksjonen tillater det, kan du bruke vannstanden til måleren. To kolber er vanligvis merket med en skala. I utgangspunktet er røret satt slik at verdiene på etikettene er de samme, når nivået roer seg ned, løftes en ende av røret slik at vannet går 2 eller 3 cm. Hvis lengden på nivået er 50 cm, blir tykkelsen av stangen halvert.
• I nærvær av et lasernivå kan du projisere linjen og avvise den til ønsket verdi. Fokus på det kan du gi den nødvendige forstyrrelsen.
• I tilfelle når røret vil bli innlagt i rennen, trekkes en linje, som ved nivåmarkering. Den er trukket til ønsket lengde og en utsparing er laget.

Vanligvis er det nok å sette det første segmentet med en lengde på en meter, resten er montert flush med den første. Hvis du velger en vinkel for et rør på 2 m, skal sluttverdien fordobles.

Forskrift for husholdningsavløp

Ved utforming av et kloakkanlegg inne i en bolig (hus), er det nødvendig å oppfylle kravene fastsatt i paragraf 8.3.2 i Regelverket SP 30.13330.2012 "Intern vannforsyning og kloakk av bygninger. Oppdatert versjon av SNiP 2.04.01-85 * ".

Beregning av ikke-trykks kloakkrørledninger utføres fra forholdene med den minste fluidhastighet på 0,7 m / s og rørfylling av 0,3. Beregningen må tilfredsstille tilstanden:

der:

• K = 0,5 - for rørledninger som bruker rør laget av polymere materialer;
• K = 0,6 - for rørledninger av andre materialer;
• V-hastighet av fluidet m / s;
• d er rørledningens diameter mm;
• h - rørfylling (høyde på væskenivået i røret), mm;

Det skal bemerkes at denne forskriften endret betingelsene for å akseptere rørledningsløypen fra 2013, som ble etablert i SNiP 2.04.01.85 *. For å finne ut hva slangen til avløpsrøret i en leilighet skal være, siden det er umulig å utføre en hastighetsberegning på grunn av utilstrekkelig avløpsvannstrøm, må du beregne minimale helling av rørledningen avhengig av diameteren fra 1 / D-forholdet.

hvor: D er ytre diameter av rørledningen i mm.

Beregningsregler

For områder hvor det ikke er mulig å bestemme hastigheten på bevegelse av avløpsvann, må tilstanden for fri flyt av flytende avfall gjennom rørledninger være tilfredsstilt. Hellingen til det interne kloakksystemet beregnes avhengig av rørledningens diameter 1 / D.

Rør med en diameter på 40-50 mm skal legges med en minste helling på 0,02, og med en diameter på 85 og 110 mm - med en helling på 0,01.

I henhold til tidligere gyldig SNiP 2.04.01.85 ble hellingsverdiene etablert for rørledninger med en diameter på 40-50 mm - 0,03, og for diametere på 85 og 110 - 0.02.

Minste helling av kloakkrør i joint venture beregnet for interne kloakkanlegg er mindre enn den etablerte helling av rørledninger i samsvar med SNiP.

Ifølge det nye joint venture var det ingen begrensninger på rørets maksimale helling, selv om et slikt krav ble stavet ut i SNiP. Hellingen skal ikke overstige verdien av 0,15 (med unntak av grener fra instrumenter opptil 1,5 m lang).

Anordningene for helling av kloakkrør er spesifisert i mm. Hellingsverdien på 0,02 betyr at rørledningen senkes med 20 mm over en lengde på 1000 mm. Å kjenne dette forholdet er det mulig å beregne minimum vertikal forskyvning for en rørledning av lengden.

Eksperter måler ikke hellingsvinkelen i kloakkrøret i grader, selv om denne måling er mer kjent og forståelig for mange. Måling av forskyvning av røret i vertikalplanet gir et mer nøyaktig resultat enn å bestemme vinkelen i grader. Minste feil vil føre til ubalanse i hele avløpssystemet, det vil bli trengsel, trafikkork og konstant rengjøring av rørene vil være nødvendig.

Standarder for eksternt kloakk

Helling av rørledningen for utvendig avløpsvann er forskjellig fra den minste hellingen til det indre dreneringssystemet. Krav til utvendig avløpsvann opprettet ved regelverk SP 32.13330.2012 "Avløp. Eksterne nettverk og anlegg. Oppdatert versjon av SNiP 2.04.03-85 "

For effektiv rensing av avløpsvannet bestemmes også hastigheten på bevegelse av avløpsvann på fyllingsgraden av rørene. Minste helling av kloakknettverket ble bestemt av betingelsene for avløpsvannets minimale strømningshastighet. Hellingsraten avhenger av rørdiameteren. Minimum rørledningslengde for alle avløpsanlegg bør tas for rør:

• med en diameter på 150 mm - 0,8 cm per meter;
• 200 mm i diameter - 0,7 cm per meter.

Forholdene til kloakk på land kan variere, slik at det for visse deler av nettverket er tillatt å ta imot skråninger for rør med diametre: 200 mm - 0,5 cm per meter; 150 mm - 0,7 cm per meter.

Med all informasjon, vil du kunne utføre installasjonskvaliteten. I fremtiden vil dette i stor grad legge til rette for vedlikehold av hele systemet.

video

Denne videoen gir deg informasjon om hvordan du skal angi bakken i kloakksystemet når den er installert i tunnelen:

Denne videoen handler om hvordan slangen til kloakkrøret skal være i et privat hus og hvordan det kan settes med en smarttelefon:
