Kloakk og rørleggerarbeid: hvordan å designe og installere

Ingen bolig kan gi det nødvendige nivået av komfort uten tilstedeværelse av moderne ingeniørnett i den. Og hvis leilighetene ofte er utstyrt med de nødvendige systemene, så i et privat hus, er dette problemet løst av hver enkelt person. Installasjon av vannforsyning og kloakkanlegg krever spesiell oppmerksomhet, siden helsestatusen til beboerne direkte avhenger av disse systemene.

Uten vann og kloakk er det ingen sivilisasjon

Varianter av vannforsyning og sanitære systemer

Et vannforsyningssystem er et spesialdesignet og designet system, hovedformålet er å sørge for kontinuerlig vannforsyning til ulike forbrukere i en bolig- eller administrasjonsbygning. Enkelt sagt, det er en rørledning med flere tilleggselementer (pumper, filtre, tanker osv.), Som gir vann av ønsket kvalitet fra vanninntaket til badet og kjøkkenet (se også artikkelen Lokalt avløpsvann: måter å lykkes med å implementere).

Når det gjelder kloakk, er oppgaven motsatt. Det er nødvendig for fjerning av avløpsvann, opphopning i spesialtanker og i noen tilfeller behandling.

Det er spesielle regler og forskrifter for teknisk drift av rørleggerarbeid og sanitæranlegg. Karakteristikkene til disse tekniske nettverkene må være i full overensstemmelse med dem.

De mest brukte autonome engineering nettverkene

Vannforsyning og kloakk i henhold til SNiP er av to hovedtyper:

  • sentralisert - vannforsyning og avløpsavfall skjer ved bruk av eksisterende nettverk av bosetningen
  • autonom - vanninntak og avfallshåndtering utføres ved bruk av individuelt installert utstyr.

Det første alternativet er å foretrekke, hovedsakelig fordi kostnadene ved å designe og installere alle systemer vil være mye lavere enn når du bygger dine egne nettverk. I dette tilfellet vil installasjonen av vannforsyning og kloakk kun bestå i legging av interne rørledninger og deres tilknytning til kommunens kommunikasjon.

Alt dette er lett å gjøre med dine egne hender. Det er bare nødvendig å skaffe riktig tillatelse til verktøy.

Men langt fra alle landsbyer og byer er det et sentralisert kloakk- og vannforsyningsnettverk. Derfor må vi designe og bygge egne systemer, ta vann fra en brønn eller en brønn og filtreringsrør med en septiktank eller en biologisk behandlingsstasjon.

Bilde av tilleggsutstyr som kreves for vannforsyning

Regler for drift av vann- og avløpsnett sørger for at de deles inn i to store grupper.

Klassifiseringskriteriet er en metode for transport av væske:

  1. Gravity. I dette tilfellet strømmer vannet gjennom rørene under tyngdekraften. Alle elementene må være i en viss vinkel.
  2. Trykkhode Den brukes når det ikke er mulig å designe og bygge et frittflytssystem (for eksempel i områder med vanskelig terreng). I dette tilfellet er det nødvendig å bruke pumper som pumper vann.

Vær oppmerksom på! Trykksystemet kan kun fungere med tilstedeværelse av elektrisitet. Derfor bør det tas hensyn til å sikre uavbrutt drift av dette nettverket. Du må kanskje kjøpe og installere en elektrisk generator som gir boliger for strøm under en ulykke.

Vannforsyning og kloakksystemdesign

Denne fasen av arbeidet er nesten viktigere enn selve konstruksjonen. Det er best å be om hjelp i spesielle organisasjoner eller til spesialister med relevant kompetanse og kvalifikasjoner.

Du kan starte denne virksomheten bare hvis du planlegger å bygge en enkel ordning for å betjene et landsted. Ellers kan du støte på mange problemer som må tilbringes på mye tid og penger. Noen ganger må du starte hele prosessen fra bunnen av.

Det er neppe mulig å designe et rørleggerarbeid og kloakkanlegg alene.

Først må du bestemme antall og plassering av vanninntakspunkter fra vannforsyningssystemet. Det enkleste alternativet er når kjøkken og bad ligger i tilstøtende rom. I dette tilfellet kan du bruke en avløpsrør.

En mer komplisert sak er et to-etasjers eller tre-etasjers hus, som også har toalett eller bad. Det vil være nødvendig å bruke flere stigerør, og kanskje de samme kumulative brønner eller septiktanker.

I tillegg er det nødvendig å utføre andre beregninger:

  • velg en kilde til vanninntak - det kan være en brønn, en individuell brønn eller bare et åpent reservoar (innsjø, elv);
  • å etablere nivået på grunnvannet forekomst - arbeid på geologisk undersøkelse av jorda kan være nødvendig (eksisterende teknikk og topologisk tegning av tomten vil også hjelpe);
  • bestemme behovet for drikkevann - beregnet på dagen og avhengig av antall personer (dette er nødvendig for å velge utstyr med nødvendig kapasitet);
  • velg typen av kloakkbehandlingsanlegg eller reservoar som skal installeres på stedet.

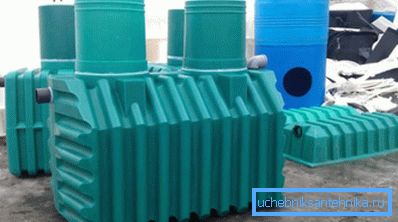

Klar septiktanker

Tips! Som en siste utvei, anbefales det å kjøpe ferdige strukturer solgt i maskinvareforretninger. Plastlagertanker, klare septiktanker og biologiske behandlingsstasjoner er tilgjengelige.

Installasjon av tekniske nettverk

Byggingen av vannforsyning og avløpsvann på stedet kan startes først etter opprettelsen av prosjektet.

Det bør inkludere:

  • Installasjonssteder av ulike elementer, formede deler og beslag;
  • størrelser av disse eller andre elementer.

For å gjøre den utviklede dokumentasjonen enklere å lese, bør du bruke konvensjonelle symboler for rørleggerarbeid og sanitæranlegg. Deretter er det ikke nødvendig med ekstra instruksjoner for arbeidet.

Ellers er det fare for bruk av rør med mindre diameter, andre stoppventiler og så videre. Og feil avstand mellom vannforsyningen og kloakk kan til og med føre til vannforurensning i brønnen eller brønnen.

Produksjon av interne rørledninger

Byggingen av vannforsyning og kloakk inne i huset begynner etter konstruksjonen av rammestrukturen, så vel som arrangementet av taket.

Knut av intern VVS-system av et privat hus

Vi viser hovednyanser av denne prosessen:

  • Diameteren på de brukte vannrørene beregnes ut fra antall vanninntakspunkter i huset;
  • Før du går inn i rørledningen inn i huset, er det tilrådelig å installere en avstandsventil, deretter regnskapsutstyr, og først etter det - en huskran;
  • Alle hovedelementene i VVS- og avløpssystemet (pumper, filtre, meter, stoppventiler, etc.) er montert i kjelleren;
  • Det anbefales å sørge for montering av tre pumper: de to første gir vann med minimum og maksimal belastning, den tredje - i nødsituasjoner;
  • Ikke glem å observere rørhellingen som er oppgitt i prosjektet;
  • Avstanden til drikkevannsrørledningen fra avløpsutløpet og andre rørledninger (gass, oppvarming) må være minst 1,5 meter.
Tilstedeværelsen av flere pumper vil tillate en mer rasjonell bruk av vannforsyningssystemet.

Tips! Selv om du tar vann fra en brønn eller en brønn, anbefales det ikke å overse installasjonen av vannmålerutstyr. Så det vil være lettere å ta hensyn til kostnadene i naturlige og monetære termer. I tillegg kan det for eksempel brukes til å beregne mengden vann som trengs for å fylle bassenget, kunstig dam og så videre.

Ekstern systempakning

Når det gjelder tekniske nettverk, lagt utendørs, må du være oppmerksom på slike øyeblikk:

  1. Dybden på rørleggergraven må overstige avstanden som jorda fryser gjennom i vinterperioden. Dette forhindrer frysing av vann og ruptur av rørledningen.
  2. Ved kryssing av vannforsyning og avløp skal avstanden mellom rørene være over 40 cm i høyden. I tillegg skal et spesielt stålforingsrør være utstyrt for dette området, og beskytter rørene i en avstand på 5 til 10 meter (avhengig av jordens natur).
  3. Kryssing av rørledninger skal bare utføres i riktig vinkel.
  4. Avstanden mellom de parallelle asfalterte rørledninger må være minst 1,5 meter.
Installasjon av nettverk på gaten har også sine egne egenskaper

konklusjon

Husk at ikke bare varigheten av deres drift og fraværet av ulykker er avhengig av korrekt overholdelse av alle krav når man legger ingeniørnett i et privat hus (se også artikkelen Autonomt avløpsvann i et privat hus: velge det beste alternativet).

Flere detaljer om utvikling og utforming av vannforsyning og avløpsnett finnes i videoen i denne artikkelen.
