Toalett utstyr: strukturelle og operasjonelle funksjoner

Det er vanskelig å forestille seg moderne boliger uten toalett, fordi dette sanitærutstyret gjør at det er behagelig å besøke toalettet og ikke krever spesiell forsiktighet. For normal drift må eieren imidlertid kjenne toalettet, da toalets feil og eliminering er direkte relatert til dens strukturelle egenskaper.

Vi vil fortelle deg hvordan toalettet er designet, og gir også en rekke tips for å sette opp det.

utforming

Enhet og prinsipp for drift

Vi vil vurdere den vanligste modellen for "toalett-kompakt", som det er kjent for alle og ganske intuitivt.

Produktet består av tre hoveddeler:

1. boller, som er en beholder for innsamling av avfallsprodukter. Skålen har et dreneringshull som er koblet til kloakkrøreren og utstyrt med en vannfelle (sifon);
2. Avløpsbeholder, som er nødvendig for tilførsel av vann, som brukes til å tømme innholdet i bollen i kloakken. Inne i tanken er det installert en automatisk toalettspylingsanordning som regulerer driften av ventiler og stoppventiler.
3. Krakk med deksel. Øker brukbarheten til enheten, og lar deg også lukke beholderen etter bruk som beregnet.

Enheten fungerer som følger: Vann fra vannforsyningssystemet blir matet inn i tanken gjennom toalettet, som inkluderer en tilførselsventil med en flytmekanisme.

Når tanken er fylt, stiger flottøren og lukker tilførselsventilen, vann stopper å strømme.

Etter bruk trykker forbrukeren på en nøkkel eller spak som slår på toalettet, spyleventilen åpner og vannet rushes skarpt inn i bollen, vasker innholdet i et traktrør.

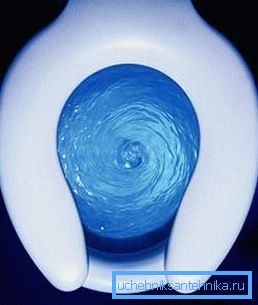

Mengden vann beregnes av produsenten slik at det er nok til å fjerne avføring fra bollen helt.

Når vannet faller, vil floaten senke og vannforsyningsventilen åpnes igjen.

Den innkommende væsken presser på dalen av dreneringsventilen, som lukker avløpshullet, og vannet begynner å samle seg igjen i tanken.

Dette skjer til nivået når det angitte maksimumet, noe som vil føre til låsing av tilførselsventilen med flottøren, og enheten vil være ren og klar til bruk igjen.

Vær oppmerksom på! I tilfelle av en sviktmekanismebrudd i tanken, er det tilveiebrakt et system med overløp av overskytende vann i kloakksystemet. Dette beskytter eierne av leiligheten fra flom.

Toalett bolle

Vasken til enheten er utformet slik at formen gir den mest komplette rengjøringen av tanken med den minste strømmen av vann fra tanken. Dette tillater ikke bare å spare væske, men også å bruke mer kompakte tanker.

I dag er det tre hovedvarianter av denne delen:

1. Belleville. Den har en flat form, og hullet skiftes fremover, noe som sparer oss fra ricochet-sprayer under håndteringen.
2. Visir. Her skiftes hullet tilbake, og frontveggen er vinklet. Dette er den mest praktiske og estetiske formen av vasen;
3. Trakt. Front- og bakveggene har omtrent samme hellingsvinkel. Hullet ligger nesten i midten av bollen, noe som gjør det minst behagelig på grunn av ricochet-sprayer.

Innholdet dreneres langs avløpskanalen, som har en spesiell form: På grunn av den vertikale bøyningen (kneet) dannes en vannfelle i kanalen.

Etter at væsken passerer gjennom kanalen, forblir en viss mengde i kneet og blokkerer tilgangen av kloakkgasser til rommet.

Vasene kan også variere i dreneringsrøret: det kan være horisontalt, vertikalt eller skråt.

Dette påvirker ikke driften av enheten, men når den er koblet til stigerøret, er denne funksjonen svært viktig.

Vær oppmerksom på! Når du velger en toalettskål, bør du studere plasseringen av stigerøret og viftappen. Kjøp vanligvis en enhet med samme type rør, som var på det gamle toalettet.

Avløpsbeholder

Tanken er som nevnt ovenfor konstruert for å tømme innholdet i bollen i kloakken. Moderne tanker er utstyrt med mekanikk, som utfører automatisk drift av enheten.

Produktet har en hoveddel og et avtagbart deksel, der i de aller fleste modeller er det en vannavløpsknapp.

Tanken er som regel laget av samme materiale som hele apparatet: faience eller porselen. Tidligere ble støpejern og ståltanker produsert, nå finnes det ofte plastbeholdere.

Imidlertid anses porselen produkter av høyeste kvalitet, og dette gjelder både tanken og vasken.

I "kompakt" -modellen er tanken installert på bollen og festet med plast- eller metallbolter med muttere.

Fugen er utstyrt med en spesiell gummipakning som gjør den lufttett. Noen ganger har tanken et ekstra vedlegg til veggen.

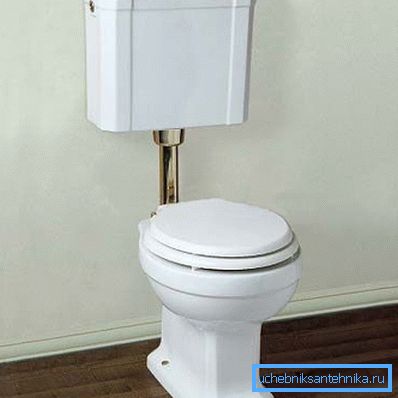

Det finnes også monolitiske modeller der tanken er uadskillelig fra bollen. I gamle og noen moderne varianter ligger tanken over og forbundet med vasen med et vertikalt rør.

Til slutt er det skjulte tanker, som er festet på monteringsrammen for veggmontering av toalettet.

Dreneringsmekanikk

La oss vurdere tankdesignen mer detaljert:

Sammensetningen av dreneringsmekanismen inkluderer:

1. Ventilen til vannforsyning med flottørstyrt låsemekanisme. Slår av og åpner kanalen for væskestrømmen, avhengig av floatens posisjon (vannnivå);
2. Overflow pipe (sifon), kombinert med en spyleventil og en pære, lukke avløpshullet;
3. Traction, slik at du kan løfte pæren og åpne hullet for spyling;
4. En flottør som er forbundet med en nål til en matventil. Når du flytter flyten opp, presser nålen på membranen, som lukker kanalen av vann som kommer inn i tanken;
5. Vannnivå i tanken.

Vær oppmerksom på! Moderne mekanikk er noe annerledes, men prinsippet om handling er fortsatt det samme. Vi bruker den gamle ordningen for klarhet.

En enhet for drenering av vann i toalettet gjør at du kan justere mengden væske som akkumuleres av tanken. For å gjøre dette er en skrue plassert i tilførselsventilen, hvis rotasjon endrer posisjonen til eikene til flottøren, hvor kanalen er låst.

Du kan også justere nivået ved å endre nålens form: for dette kan du bøye det eller bruke kneleddet hvis det er laget av designet.

Vær oppmerksom på! Under brudd på mekanikken eller utilstrekkelig spyling, ikke haster for å skrive av systemet. Før du skifter avløp i toalettet, kontroller du innstillingen, samt tilstanden til gummipakkene og ventilmembranen.

Instruksjoner for konfigurering av mekanikk kan variere sterkt avhengig av konfigurasjonen, siden moderne enheter preges av forbedrede kontrollsystemer.

Det er imidlertid verdt å merke seg at den nyere enheten, jo lettere er det å konfigurere det, så det er ikke nødvendig å bekymre deg.

Det er også en spyleapparat under trykk for toalettet, noe som eliminerer lagertanken.

Men for privat boliger er denne løsningen dårlig, fordi den krever en direkte forbindelse av en tomme eller? motorvei til toalettet, som er dårlig i samsvar med kjennetegnene til den indre ledningen av kaldvannsrør.

I tillegg er dette designet veldig støyende og skaper vannhammere i nettverket.

konklusjon

Prisen på god VVS er ganske høy, og når det er valgt, er det tilrådelig å forstå toalettet. Denne kunnskapen vil også bidra til å konfigurere og betjene enheten på en komfortabel måte, og videoen i denne artikkelen vil hjelpe deg med dette.
