Toalettseteventil: hvilke versjoner er mest pålitelige?

Alle vanntanker har en så kompleks komponent som en toalettspyleventil. For øyeblikket er det flere varianter av dette nettstedet. Du bør vite alt om dem før du kjøper enheten eller reparerer den.

Node tildeling

Formålet med enheten er som følger.

1. Den åpner og slipper ut vann når tanken er tom..
2. Forhindrer vannstrømmen etter å ha fylt tanken til ønsket grad..
3. Låseelementet gir et konstant nivå av væske i tanken., hvis det er trykkfall i vannforsyningen. Når trykket i systemet faller eller øker med 0,1 MPa, bør vannet ikke endres med mer enn 0,4 cm.

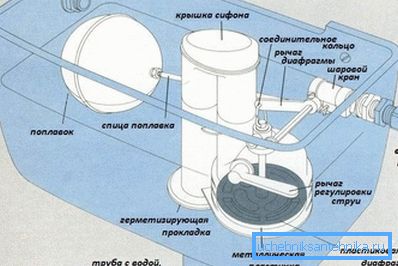

Det generelle operasjonsprinsippet som en toalettcisternventil har, er dette.

1. Da væskenivået i tanken minsker under tillatt verdi, synker flottøren ned og ned og aktiverer dermed spaken.
2. Trykket på pusherstangen faller. Som et resultat begynner vann å strømme inn i tanken.
3. Samtidig begynner floaten å flyte oppover.
4. Når et visst nivå er nådd, lukkes ventilen med en spak, vannet slutter å samles inn.

En rekke utforminger av flytelementer avhenger av mange typer dreneringssystemer og tanker. For eksempel er det en tilbakeslagsventil på toalettet og en direkte motstykke. Prinsippet for deres arbeid er svært forskjellig.

Typer av ventiler for tank

Lukkene av toalettskåler kan være laget av metall eller plast.

Produksjonsmateriale

Dyrt modeller av dreneringsmekanismer er laget av bronse og messing. Disse metalllegeringene har god styrke og stivhet, er nesten ikke utsatt for korrosjon, motstandsdyktig mot kjemiske og mekaniske belastninger.

Med design kan de være enkle separate enheter (bulk og dreneringsventil) og komplekse prefabrikkerte enheter.

Vær oppmerksom på! Spakventilaggregater fra legeringer er laget kun for modeller av toalettskåler av "eliten" -klassen. For "business" -kategorien er metallavstengnings- og avløpselementer skilt fra fyllstoffmodulen. Dette forenkler systemet sterkt, gir det allsidighet under installasjonen og lar deg reparere komponenter separat.

Toalettet er vanligvis laget av plast. Den endelige prisen på en node avhenger av kvaliteten på råvarene, samt på nøyaktigheten av produksjonen av elementer. Med andre ord er det et direkte forhold her - jo dyrere avstengningsventilen til tanken, jo mer holdbar blir det.

Enhetskonfigurasjon

Tankens låsingstilbehør har bare to konfigurasjoner: Du kan installere enten et separat eller kombinert system med egne hender.

1. Separat innløpsventil for toalett cistern og drenering motstykke er montert i sin tur.
2. Sammenkoblingen av slike elementer utføres kun gjennom vann.
3. Fyllelementet er en enkel knute av en viss form, med en flyte.
4. Det som skjer gjennom kontrollstøtningen, virker når væskenivået stiger på ventilen, lukker hun vannet.
5. Separat toalettventilventil kan ha trykknapp, pedaler, traktor etc.
6. Dette elementet har en volumetrisk nakke. Med det mates luft eller mekanisk ventil. Den kommer ut gjennom traktorsystemet eller gjennom direkte påvirkning (løfting, pressing).

Vær oppmerksom på! Den største fordelen med separate dreneringsenheter er evnen til å erstatte eller reparere sine individuelle elementer. Denne omstendigheten letter og reduserer kostnadene ved arbeid.

1. Kombinert mekanisme der fyllings- og avløpselementene er plassert i samme hus og er koblet sammen med en direkte last, garanterer maksimal sikkerhet og pålitelighet for tankens drift.
2. Det er verdt å merke seg at slike systemer er vanskelige å reparere, i tillegg er de problematiske å konfigurere.
3. Imidlertid bemerker instruksjonen at med finjustering vil en slik knute fungere feilfritt.

Typer av ventiler på et design

Totalt er det tre konstruktive typer ventiler for tanker:

• croydon ventiler;
• membrananaloger;
• stempelinnretninger.

Croydon type enheter

Slike ventiler er teknologisk utdaterte, de er bare funnet på modeller av sanitære enheter fra fortiden.

1. De inkluderer et stempel med en sadel, en spakaksel og en ventilkropp.
2. Vann er matet og avskåret med et stempel som beveger seg vertikalt.
3. Den aktiverer sin svingarm.

Denne designen slites ut ganske raskt. Derfor lukker ventilen i toalettet ikke over tid, det strømmer og spruter ut av toalettet.

Stempel motstykker

1. Innløpsventilen til stempeltypen toalettskålen har en akse i form av en spak.
2. Den er festet i split pin (forked).
3. Når spaken beveger seg horisontalt, fører det til at stemplet beveger seg.
4. Det berører periodisk salen. Dette regulerer vannstrømmen i lagertanken.
5. Stempelet har en tetning på sin ende.
6. Når den passer sammen med salen, stopper tetningen vannstrømmen.

Moderne knuter med membran

1. En slik ventil i toalettet i stedet for en pakning er utstyrt med en membran.
2. Lag dem av gummi eller silikon.
3. Under stempelets bevegelse beveger membranen seg.
4. Derfor forhindrer det på det nødvendige tidspunkt strømmen av vann i tanken.

Lignende ventiler er de mest moderne. De er utstyrt med alle nye modeller av sanitære enheter. Basert på dette, er det verdt å bo på membran enheter mer detaljert.

De gir den raskeste fyllingen av tanken med vann og overlappingen. Basert på kvaliteten på nettstedet og nøyaktigheten av justeringen, kan prosessen med rekruttering av væske og utladning være stille eller veldig høyt.

Vær oppmerksom på! Den største ulempen ved membran typen av ventiler er at for deres effektive drift i rørleggerarbeidet, bør det ikke være betydelige trykkfall. Deres verdi bør ikke overstige 0,1 MPa.

I tillegg, for at mekanismen skal fungere normalt og så lenge som mulig, er det viktig at vannet i nettverket er rent.

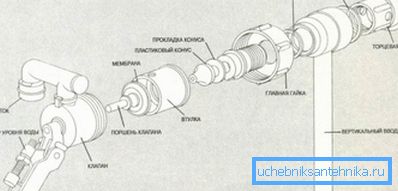

Hvordan en membranventil fungerer

Hovedfaser i drift av enheten er presentert nedenfor.

Første fase

1. I første fase er ventilen åpen. Under det kommer vann inn i tanken. Membranen, som følger væskens strømningsretning, beveger seg bort. Derfor kan vann uten hindring fylle tanken.
2. Først flyter væsken bare inn i den foreløpige delen.
3. Slik at hun kom direkte inn i tanken, i dette rommet er det et spesielt hull. Prosessen ligner den som foregår i tanker utstyrt med stangventiler, men det er en membran som strekker seg over stempelet.
4. Det er en lumen i den, en plaststang går gjennom den. Den har også en lommeseksjon på 1 mm. Takket være ham, strømmer vannet delvis inn i fyllingsdelen.
5. Når flottøren er i senket tilstand, dannes et lite hull i stempelet, med en diameter på bare 0,5 millimeter. Gjennom det strømmer en liten mengde væske inn i tanken.
6. På grunn av det samme prinsipp for drift av membranventilen oppstår det samme trykket i for- og påfyllingsdelene og i tankens del bak dem. Dette er den grunnleggende forskjellen mellom en slik mekanisme og en motpart som har en stangventil.

Andre etappe

1. På dette stadiet går vannet inn i oppbevaringstanken, mens det samtidig svømmer opp ballflåten.
2. Under prosessen øker stangens nivå med gummitetning.
3. Tetningen tetter hullet.
4. Ved etterfølgende bevegelse av stangen presses stempelet med membranen mot sadelen. Dermed er fyllingsseksjonen forseglet.

Basert på det faktum at vanntrykket i tankens fyllingsdel er assosiert med trykket fra popupflåten, er membranen veldig tett presset mot salen. Dette forhindrer vannstrømmen i lagertanken.

Tredje fasen

1. Den tredje fasen er å drenere vannet etter bruk av toalettskålen.
2. I det øyeblikket, når væsken kommer ned fra tanken og strømmer inn i toalettskålens bolle, forsvinner trykkvirkningen av flottøren på stangen.
3. Sporet i stempelet på denne tiden overlapper ikke stangen. På dette grunnlag, og i fyllingsseksjonen, reduseres trykket kraftig.
4. Trykket forblir bare fra vannforsyningssystemet, og det virker på stempelet med membranen, og beveger dem til siden.
5. På grunn av dette går dreneringsmekanismen igjen i første fase.

konklusjon

Utformingen av dreneringssystemet, inkludert ventilen, er av stor betydning for toalettskålens effektivitet og pålitelighet. Når du velger en sanitærutstyr, ikke glem å sørge for at den er utstyrt med sin moderne modell.

Videoen i denne artikkelen inneholder mye mer informasjon.
