Hvordan lage en maskin for å bøye profilrøret med egne

Profilrør er et mye brukt materiale som brukes til å lage møbler, produsere ulike metallkonstruksjoner, dekorere interiøret osv. Deres funksjon er høy bøyestyrke, som er god på den ene side, men kompliserer betydelig bøyeprosessen for å produsere en buet del på den andre. Imidlertid kan dette problemet løses ved hjelp av en spesiell maskin.

Hvis du ofte må håndtere formede rør, må en slik mekanisme nødvendigvis skaffe seg. I denne artikkelen vil vi se på hvordan man lager en bøyemaskin til et profilrør med egne hender, siden kostnaden for det ferdige utstyret er svært høyt.

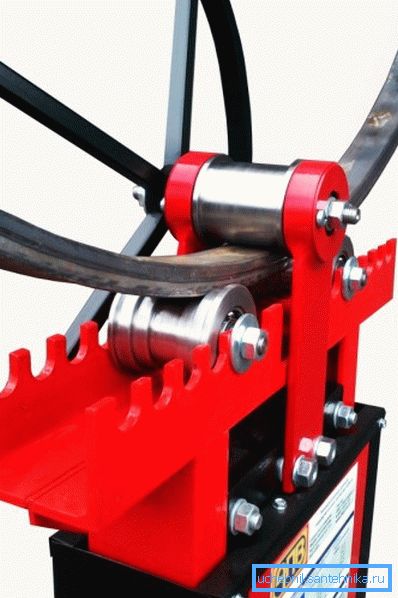

Maskinkjøp

fundament

Ved første øyekast kan det virke som om å lage en enhet som ligner merkede bøyemaskiner for et profilrør, er svært vanskelig. Imidlertid er en person som vet hvordan man skal håndtere metall og en sveisemaskin, ganske kvalifisert. Det viktigste - å nærme seg arbeidet sakte og i etapper.

Det bør starte med produksjon av en solid base - et metallbord. Du kan kjøre den fra en metallprofil eller annet materiale. Det viktigste er at det er stabilt og holdbart, ellers vil en velutført mekanisme være ubrukelig.

Fremstilling mekanisme

Når bordet er klart, kan du fortsette å produsere selve mekanismen. For å gjøre dette må du først forberede de tre akslene, som vil være bøyningen av delen. Skaktene er tykke metallruller, som nødvendigvis har en akse for rotasjon.

De kan bestilles på verkstedet eller søke etter salg på "loppemarkedene". Når disse delene er klare, bør du gjøre en sak for mekanismen og fullføre forsamlingen.

Instruksjonen er som følger:

• Først og fremst er det nødvendig å kutte en sak for enheten fra et metallplater på ikke mindre enn 5 mm tykt, som består av to trapeser, mellom hvilke er aksler.
• Deretter må i de resulterende trapesformede hullene fremstilles for rullens akser. To aksler skal ligge over bordet, og den tredje over dem, på en like langt avstand fra dem.
• Det bør tas i betraktning at avstanden mellom de to nedre akslene bestemmer bøyningsradiusen. For å lage en hjemmelaget bøyemaskin for et profilrør var universell, kan designen være komplisert og radiusen kan justeres, for dette trenger du bare å gjøre flere seter for rullene, noe som gjør at du kan endre avstanden mellom dem. Plasseringen av den øvre valsen bestemmer den maksimale diameteren på rørene du kan arbeide med. Stillingen kan også gjøres justerbar med en gjengestang, som gjør at akselen kan bevege seg langs styrene og samtidig festes forsvarlig.
• Deretter må du fikse detaljer på saken på arbeidsbenken. Dette kan gjøres ved sveising eller bolting. I andre tilfelle er det nødvendig å gi bøyde ører med hull fra under. Avstanden mellom kroppsdelene skal svare til bredden på akslene.
• Etter at du har festet saken på basen, må du installere de resterende delene..
• Når akslene er installert, bør det tas hensyn til å overføre dreiemomentet til dem.. Det beste alternativet er en kjede mekanisme. For dette må du kjøpe en kjede med tre gir.

To gir skal monteres på nedre aksler. Den tredje vil utføre funksjonen til en strammer som ligger under de to øvre girene.

• Deretter må en av akslene feste et håndtak for rotasjon.

Nå er maskinen for å bøye profilrøret klar. Det er bare å få profilen mellom øvre og nedre aksler, og prøv produktet i aksjon.

Hvis i alle faser alt arbeidet ble gjort uten feil, vil produktets funksjonalitet og dens utforming være i samsvar med den opprinnelige maskinen. Selvfølgelig, til tross for alle kostnader som vil være nødvendig for kjøp av deler, vil kostnaden for en slik maskin være uforholdsmessig lavere enn prisen på det ferdige utstyret. (Se også artikkelen Pipe benders for rørledninger: funksjoner.)

Lag en enkel design

Hvis du ikke har mulighet eller tid til å utføre en fullverdig maskin i henhold til ordningen beskrevet ovenfor, så er det i dette tilfellet et enklere alternativ. For enheten av dette designet vil trenge:

Tips! Hvis det ikke er betongplater, kan du hellere betongbasen selv og vente til det blir hardt.

Å utføre en slik konstruksjon er veldig enkel:

• Først av alt, på grunnlag av behovet for å tegne en bøyningsradius.
• Så langs bøyelinjen må du lage 10 hull i samme avstand fra hverandre.
• Videre i hullene er det nødvendig å fikse metalltappene (hvis basen er hellet, kan pinnene betonges).
• På de to ekstreme pinnene er det nødvendig å utføre en rørfiksermekanisme - dette kan være nær en ekstra pinne, en krokfeste eller noe annet.

Så er designen klar. For å bøye profilen, må du fikse enden på den ekstreme pin og sakte bøye seg rundt de andre stativer. Når delen er forankret med den siste pinnen, må den være løst og igjen i et slikt skjema for en stund.

Tips! For å gjøre røret lettere å bøye, må det først oppvarmes.

konklusjon

Det er ganske enkelt å utføre maskinen for å bøye profilrørene, ha noen ferdigheter i å jobbe med metall. Det eneste du må bruke på deler som ikke kan gjøres selvstendig. Hvis du ikke har behov for konstant rørbøyning, kan du utføre en enklere design, som vil ta mye mindre tid og penger å produsere, selv om det vil kreve mye mer innsats for å bøye profilen.

Fra videoen i denne artikkelen kan du få mer informasjon om dette emnet.
