Kobberrør lodding utstyr: demontere funksjoner

I over 100 år har kommunikasjon fra kobber vært i jevn etterspørsel. Noen velger dem som en indikator på velstand, andre tiltrekkes av misunnelsesverdig holdbarhet, men det er som mulig at kobberrør i noen sfærer skiller seg ut med høy ytelse og enkel montering med egne hender.

Til tross for det faktum at dette materialet ikke kan kalles en budsjettbeslutning, er ryktene om at kostnadene ved å arrangere rørleggerarbeid eller oppvarming fra kobber er utrolig høy, i stor grad overdrevet.

Rør koster virkelig penger, men beslag og andre tilkoblinger er mye billigere for dem enn kvalitets polypropylenprodukter. Pluss verktøyet for lodding av kobberrør har en rimelig pris.

Det du trenger for lodding

Nesten hovedskuespilleren for permanent tilknytning av slike produkter er en gassbrenner for lodding av kobberrør.

Men vi vil fortell om det i detalj litt senere, og nå skal vi snakke om hjelpemessige og ikke mindre nødvendige tilpasninger.

• For presis rørskjæring bruker fagfolk et spesialisert rørskjæringsverktøy.. Den er utstyrt med en kutter av høystyrt materiale, som gir en høy kvalitetskutt. Prisen på enheten avhenger av diameteren av produktene som den kan fungere med. I hjemmet kan du bruke en hacksag til metall, det er praktisk å kutte det, men kuttet vil ikke være ganske jevnt.
• Det neste viktige verktøyet kan betraktes som et fasemodus. Det er nødvendig for chamfering, dvs. grener og uregelmessigheter fra kanten av kuttrøret. Uten denne enheten vil det være ganske problematisk å bli med elementene, pluss chips kan komme inn i systemet. Du kan bruke filen, men den er lang og plagsom.

Viktig: 2 typer produkter er produsert, den runde ansiktsplukkeren er mer praktisk, men den er kun konstruert for diameter opptil 36 mm. Et blyant-piktometre kan fungere med alle deler, men du må ha en viss ferdighet til å bruke den.

• Rørutvideren er en veldig praktisk enhet. Faktum er at materialet for å ordne ledningen som regel er tatt av samme seksjon og for å koble 2 identiske rør, bruk en overgangshylse. Hvis det er en rørutvidelse, kan en av de to tilkoblede enden av linjen være litt forskjøvet fra hverandre og gjort en pålitelig tilkobling uten bruk av tilleggsutstyr.

Viktig: rørutvideren starter opp i et rør til en dybde på minst 1 diameter. Dermed kan du skyve veggene i myklegeringen, hvis veggene er tykke eller kobberlegeringen er tilstrekkelig elastisk, så skal kanten av produktet bli brent.

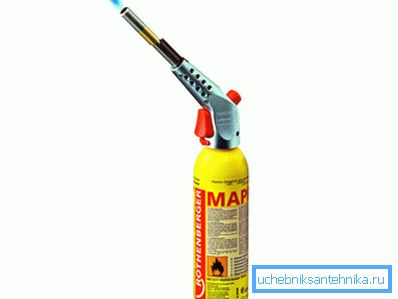

Manuell kompakt gassbrenner

Som tidligere nevnt er hovedverktøyet en gassbrenner for lodding av kobberrør. Området her er ganske bredt, for amatørbruk, på små volumer brukes en liten engangspropell lommelykt til lodding av kobberrør.

Det er semi-profesjonelle modeller og til slutt, på store byggeplasser, bruker fagfolk et mobilt apparat for lodding av kobberrør.

Utseendet på markedet for håndbrennere montert på en liten gassflaske har åpnet bred utsikt for å bygge systemet med egne hender. Kompaktiteten av produktet bestemmer bekvemmeligheten av å jobbe på vanskelige steder, for eksempel bad eller kjøkken.

Slike brennere kan fylles med forskjellige gassblandinger, med forskjellige forbrenningstemperaturer. Alt avhenger av typen lodde og på hvilke legeringer som skal monteres.

På holderen er det en spesiell ventil med hjelp av hvilken flamens lengde og fokus er justerbar. I tillegg er dette settet utstyrt med flere flyttbare dyser, og det er derfor mulig å kontrollere varmesatsen på materialet.

Arbeidssikkerhet sikres ved hjelp av en innebygd tilbakeslagsventil. Manuelle fakler er helt uavhengige verktøy, de trenger ikke ekstra fôringselementer. Med deres hjelp, med visse ferdigheter, kan du lage svært profesjonelle sømmer.

Modeller utstyrt med flamme-reflektor er produsert, noe som gir gassbesparelser og jevn overflateoppvarming.

Profesjonelt utstyr

Et profesjonelt apparat for lodding av kobberrør, som mest spesialisert utstyr, er mer besværlig. Hvis en gass-luftblanding brukes til oppvarming i en autonom manuell sprøyte, lod fagfolkene ofte lette gass-oksygenblandingen. Brenntemperaturen her er mye høyere, som et resultat kan en lommelykt brukes til lodding av kobberrør med hardlodd.

Hele installasjonen er basert på en liten mobilvogn og består av 2 gassflasker med propanbutan og oksygen. I noen tilfeller kan acetylen brukes i stedet for propan-butan. Oksygen utfører på den annen side funksjonen av et aktivt oksidasjonsmiddel, mens gass leveres til en profesjonell brenner gjennom spesielle gasslanger.

Viktig: I enkelte tilfeller kan det brukes lyddyr som varmelegemer for lyddyring med smeltbare materialer.

Loddematerialer

For høykvalitetsføring, er det også nødvendig med lodding for lodding av kobberrør med optimal oppvarmingstemperatur. Visuelt ser det ut som en vanlig wire med en seksjon på 2 - 6 mm.

Smeltepunktet er litt lavere enn for kobberrør. På grunn av kapillær effekten, når den smelter, strømmer den mellom rørene, og danner en hard, tett og slitesterk søm.

Soldater er harde og myke.

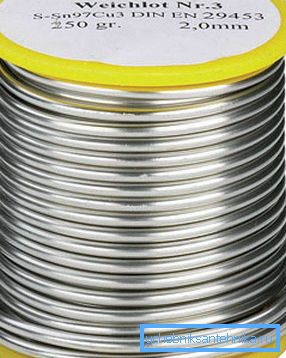

• For installasjon av varmesystemer brukes ofte konvensjonell myk tinnlodd. Det refererer til lavmeltning og er i stand til å gi en pålitelig tilkobling ved temperaturer opp til +180 ° C.

Viktig: tinnbasert lodd inneholder en viss prosentandel bly. Av denne grunn er det forbudt å bruke i systemer som transporterer drikkevann.

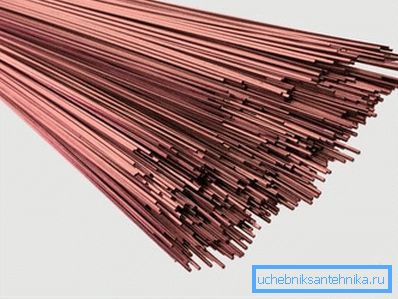

• Luftkondisjoneringssystemer og rør i lavtemperaturfrysekamre er koblet sammen med solid kobber-fosforlodd, hvor det er sølvinneslutninger. Ved lodding av en ren kobberrørledning krever kobberfosforsolderen ikke ytterligere bruk av fluss. Hvis røret inneholder mer enn 10% nikkel eller du trenger lodding av aluminiumbronse, vil ikke kobber-fosforblandingen fungere.
• I slike tilfeller brukes sølvforbindelser, jo høyere prosentandel sølv er, desto bedre er lodding. For eksempel er en forbindelse inneholdende opptil 35% sølv nødvendig for å kombinere med jern.

• Flux for lodding kobber rør brukes i forbindelse med andre metaller, messing, bronse eller jern. Det gir bedre adhesjon av overflaten av materialet og forhindrer dannelsen av oksider. Den er produsert i forskjellige konsistenser, både i form av væsker og i form av geler. Påfør med en børste og etter arbeidet tørk med en våt svamp eller skyll med vann.
• Nå mye brukt pasta for lodding kobber rør, kan det kalles en forbedret flux. Avhengig av formålet inneholder pastaen pulverisert loddpulver, et bindemiddel og en fluss for å forbedre adhesjonen. Påføringen av en slik løsning på overflaten gir rask og høy kvalitet vedheft. Disse pastaene inneholder ikke bly, så de kan brukes overalt.

Noen ord om loddeteknikken

Eventuelt sveiset arbeid krever materiell forberedelse. Uansett om fluss, pasta eller arbeid skal utføres uten disse forbindelsene, bør røroverflaten i alle fall rengjøres. For å gjøre dette, bruk en børste for metall eller en spesiell svamp.

Tips: Eksperter anbefaler ikke å rengjøre overflaten med sandpapir eller annet slipemiddel. Siden slipende partikler kan redusere kvaliteten på forbindelsen betydelig.

For husholdningsvarmesystemer eller vannforsyning kan du uten bruk av beslag, men for tilkoblingen trenger du en rørutvidelse. Utvidelsen er utført på en slik måte at gapet mellom rørets vegger blir sammenføyet ligger i området 0,025 - 0,125 mm.

Deretter fortsetter du å varme opp tilkoblingen. Instruksjonen krever at oppvarming er jevn. Det er ikke nødvendig å bringe metallet til smeltepunktet, dette kan senere føre til en feil i arbeidet eller reduksjon av egenskapene til forbindelsen.

For at loddemidlet skal fordeles jevnt over hele kontaktområdet, er det nødvendig at det smelter i kontakt med det oppvarmede metall. Det er ikke nødvendig å varme loddet selv med en lommelykt, fordi hvis metallet ikke er tilstrekkelig oppvarmet, vil en høy kvalitet tilkobling mislykkes. Produktet avkjøles, vanligvis innen en time.

Videoen i denne artikkelen viser finesser av lodding.

konklusjon

Års erfaring i kobling av kobberprodukter viser at for nybegynnere er det vanskeligste valget av loddemateriale og tilhørende materialer. Loddingsprosessen er enkel å mestre, verktøyet for lodding av kobberrør er billig, og under veiledning av en mentor kan all vitenskap bli forstått på en dag (se også artikkelen Polypropylenrør og beslag: funksjoner, standarder, installasjonstips).
