Kran for ventilasjon: hovedvarianter og deres særegne

Når du monterer hetten i kjøkkenet med en ventilasjon til ventilasjonen, i tillegg til selve enheten, brukes en luftkanal som igjen kobler hetten til ventilasjonsakselen. Kanalen er dannet av rektangulære eller runde rør og beslag som lar deg endre retningen på ruten.

Et lignende prinsipp brukes til industrielle ventilasjonssystemer, der i samsvar med konstruksjonsobjektets og spesifikke egenskaper av en byggevare, veksler rette rør med formede elementer som gjør at du kan endre retningen av ruten i ønsket vinkel.

I denne artikkelen vil vi snakke om hovedtyper av formede elementer som brukes til å endre kanalens retning.

Design funksjoner

En bøyning (kne) er et forbindelseselement i kanalsystemet som gjør at du kan endre ventilasjonssystemet med hendene. Moderne kraner på salg er produkter laget av ulike materialer, inkludert svart stål, rustfritt eller galvanisert stål, plast (for montering av husholdningsekstrakter), etc.

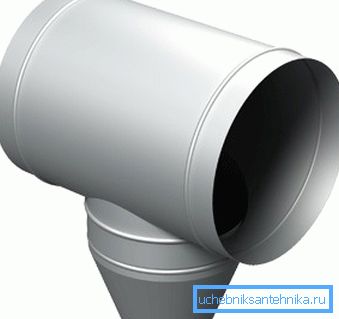

En separat type knær på grunn av designfunksjoner, brukes ikke som tilkoblingselementer ved konstruksjon av luftkanaler, men som industrielle eksterne sidemessige utslipp. I slike elementer installeres spesielle barrierevegger eller percola som hindrer penetrering av rusk og fremmedlegemer i rørene.

Viktig: Ventilasjonsområdet er en viktig parameter som må vurderes når du velger et produkt.

Området i dette tilfellet bestemmes av formelen Sc = L x 2 778 / V.

• Sc er det beregnede området
• L er strømningshastigheten for luft som passerer gjennom røret,
• V er den hastigheten som luften beveger seg gjennom ventilasjon,
• 2,778 er en koeffisient i henhold til hvilke dimensjonene er konsistente (for eksempel meter og centimeter).

Klassifisering etter type produksjonsmateriale

Basert på hvilken type produksjonsmateriale som brukes, er bøyninger som brukes i konstruksjonen av ventilasjonssystemer delt inn i følgende modifikasjoner:

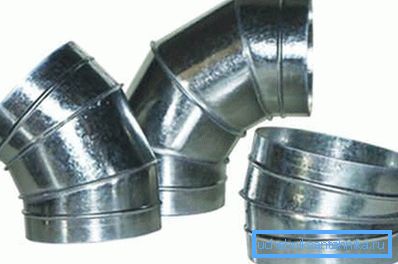

• Galvaniserte ventiler - laget av svart stål, belagt med et tynt lag av sink. Produktspekteret er representert ved modifikasjoner som brukes i byggingen av industrielle og innenlandske systemer.

Den største fordelen med disse produktene er en rimelig pris kombinert med korrosjonsbestandighet.

• Modifikasjoner laget av rustfritt stål brukes sjelden, siden prisen er høy og vekten utgjør en betydelig belastning på overflaten av veggene eller gulvene. Som regel er rustfrie stålprodukter laget med liten diameter og brukes utelukkende i dannelsen av husholdningsventilasjonssystemer.
• Svarte stålbuer er populære i å bygge industrielle luftkanaler. Relevansen av disse produktene skyldes lav pris. Bruken av slike modifikasjoner anbefales ikke når byggesystemer utviklet for avtrekksluft med for høy fuktighet.

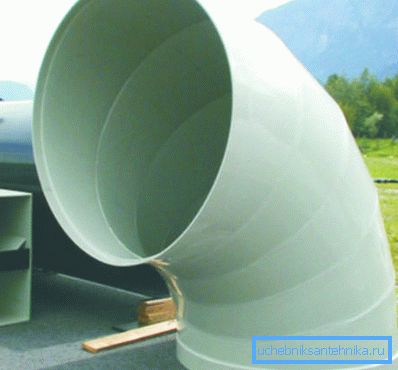

• Plastmodifikasjoner er laget av polymere materialer som er motstandsdyktige mot mekaniske belastninger og deformasjoner. Produktene brukes kun ved fremstilling av husholdningsventilasjon.

Andre utvalgskriterier

Etter at vi har bestemt oss for hvilke produksjonsmaterialer ventilasjonsbuktene er laget av, vurder de gjenværende kriteriene, slik at instruksjonene for å velge riktig modifikasjon er bestemt.

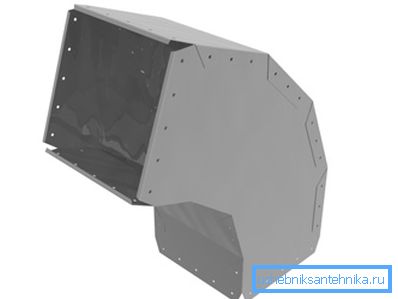

• I tråd med konfigurasjonen av tverrsnittet er det utpreget runde og rektangulære produkter.. Direkte på ytelsen til systemet, har formen på tverrsnittet ikke innvirkning på noen måte. Valg av tverrsnittskonfigurasjon er oftest motivert av formen på eksosåpningen på ventilasjonsutstyret som brukes.

Viktig: Forskjellen i konfigurasjonen av seksjonene kan kompenseres ved hjelp av spesielle adaptere. Men vi må huske at bruk av adaptere reduserer den aerodynamiske kanalen og har en negativ innvirkning på systemets ytelse som helhet.

• Metallprodukter kan være laget av stål med en tykkelse fra 0,55 til 8 mm.

Ved montering av husholdningssystemer brukes bøyninger av det tynneste stålplaten, hvor vekten ikke vil ha mekanisk effekt på veggen eller dekket som ventilasjonskanalen er festet på. Ved montering av industrisystemer brukes produkter laget av tykt stålplate.

Dette skyldes at med en stor diameter av kanalen bare på grunn av den økte veggtykkelsen, kan du lagre konfigurasjonen av tverrsnittet.

• I henhold til typen av tilkobling, brukes albuer av flangetype (brukes til montering av industrielle systemer) eller modifikasjoner for brystvorter, der det brukes en tetningsgummi for å oppnå den nødvendige tettheten.

Modifikasjoner med en brystvorteforbindelse er preget av enkelhet og stramme tidsfrister for installasjon. Men slike knær brukes kun i husholdningssystemer, hvor luftforsyningen er lav.

• I samsvar med rotasjonsvinkelen er modifikasjonene beregnet ved 45 og 90 grader forskjellige.. På forespørsel fra kunden kan imidlertid bøyninger gjøres, hvor vinkelen er valgt i samsvar med visse funksjoner på byggeplassen hvor installasjonen utføres.

Viktig: Venderadiusen er en karakteristisk egenskap av kneet med en sirkelformet tverrsnitt. I standardprodukter er svingradiusen lik diameteren på delen. Om nødvendig kan denne parameteren endres i samsvar med kundens behov.

Er det mulig å gjøre uten montering av kanalen

Hvis romkonfigurasjonen ikke innebærer mulighet for å lede kanalen til utsiden eller inn i ventilasjonsakselen, kan avtrekksdeksler påføres uten å bli ventilert til ventilasjonen.

Kjernen til slike enheter er påført absorpsjonsfiltre som absorberer og akkumulerer ubehagelige lukt. Kåper til kjøkkenet uten eksos i ventilasjonen, vil nekte å installere kanalen. Men filtre, som fylling, er det nødvendig å endre, ellers reduseres ytelsen.

konklusjon

Nå vet vi hva instruksjonene for å velge kanaler for montering av en luftkanal er, og vi kan velge de komponentene med hvilken ventilasjon vil ha en misunnelsesverdig ytelse (se også artikkelen Varmere for ventilasjon: typer, installasjon, beregning).

Mer nyttig informasjon kan bli funnet ved å se videoen i denne artikkelen.
