Rør deflector - hva det er og hvorfor det er nødvendig

Langt fra alle vet hva en deflektor er, men alle merket hette i form av en paraply over skorstenene til noen hus. Denne utformingen kalles "deflector", som betyr "reflektor". Deretter ser vi nærmere på dette elementet i skorsteinen, dens formål og hvordan man lager en slik enhet selv.

Hvorfor trenger du en deflector

Utformingen av deflektor er ganske enkel - oftest består den av et kort rørskall med en paraply som sitter på skorsteinrøret. Deflektoren kalles også vindrute eller røykeboks (finn ut hvordan renseanlegget skiftes ut).

Vær oppmerksom på! Hazen har ikke bare en praktisk funksjon, men er også et gammelt arkitektonisk element. Noen varianter av hans opptreden til denne dagen er fortsatt et sant kunstverk.

Når det gjelder det praktiske formål, er skorsteinen primært utformet for å øke drivkraften, ved å avbøye luftstrømmen. Dermed er navnet "reflektor". Når vinden reflekteres, vises en lavtrykkssone foran skorsteinen, noe som resulterer i økt trykk.

Studier har vist at bruk av selv den enkleste skorstenen øker effektiviteten til en hvilken som helst skorstein med 20 prosent, og effektiviteten er ikke avhengig av vindretning og andre forhold.

Dette er imidlertid ikke den eneste funksjonen, det er fornuftig å installere deflektorer på skorsteiner av andre grunner:

• Beskytter skorsteinen fra nedbør.
• Forhindrer at avfall kommer inn i røret.
• Forhindrer penetrasjon av levende vesener.
• Beskytter takmateriale fra flygende gnister.

Typer av deflektorer

Dominic har nylig kommet i alle slags.

De kan variere:

• Cap form;
• design;
• Materialer som er laget, etc.

Derfor, mer kjent med arten deres.

form

Nå har kapsler av følgende former den største populariteten:

• Med en flat hette;
• telt;
• Med en halvcirkelhett

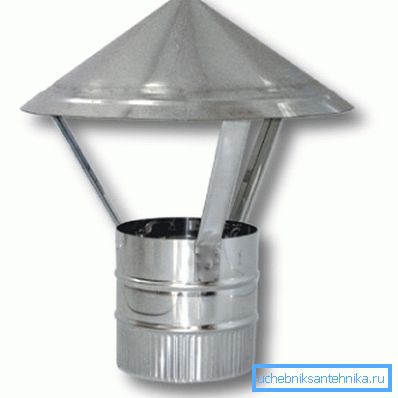

• kjegle;

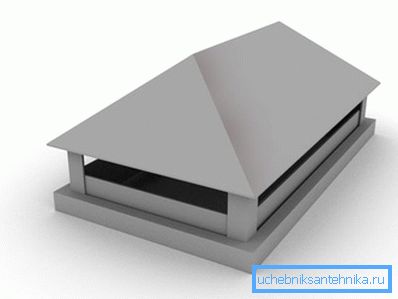

• Gambrel.

Tips! Valget av deflektoren avhenger stort sett av bygningens arkitektur, for eksempel kobberdeflektorer med flatthette brukes vanligvis på hus laget i moderne stil. På moderne bygninger ser hatter med halvcirkelhett bedre ut.

materialer

Når det gjelder materialene til skorsteinene, er de oftest laget av galvanisert jern. Men nylig er det produkter dekket av emalje eller til og med et lag plast.

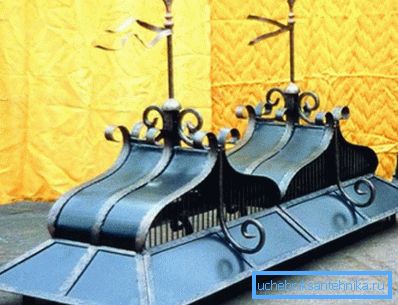

Mindre vanlig kobber flyuharki. Som dekorasjonen av taket er vanligvis brukt smidde produkter, som kan ha en rekke former. Selvfølgelig kan prisen på designer flyuharok være veldig høy.

utforming

Utformingen av disse enhetene, det er ganske mange, de mest populære nylig er følgende:

• TsAGI;
• Deflector Grigorovich;
• "Røyk tann";
• Åpne Astato;
• Sfærisk med rotasjon;
• Rund "Voller";
• Star "Shenard".

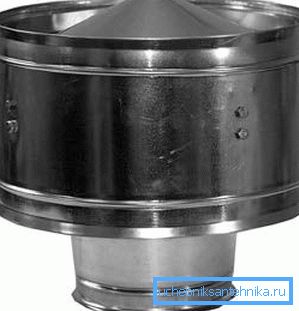

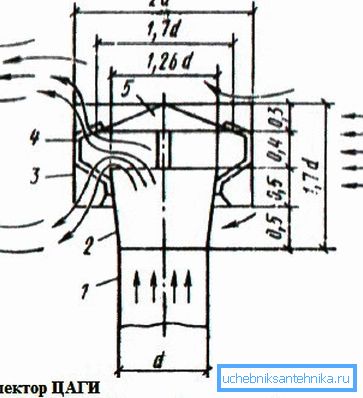

Den vanligste ventilasjonsdeflektoren er en Tsagi skorstein, derfor, for eksempel, vurder strukturen.

Så, denne konstruksjonen består av følgende elementer:

• Inlet;
• Deflektorhus;
• diffusor;
• festebraketter;
• Paraply.

Fremstilling av flyugarki

Det bør bemerkes at du kan lage en deflector på skorsteinen med egne hender, og i dette er det ikke noe vanskelig. Det er bare nødvendig å forberede et metallark og fullføre tegningen, hvoretter kutte delene og montere dem.

For eksempel gjør det selv for rundrørdeflektor som følger:

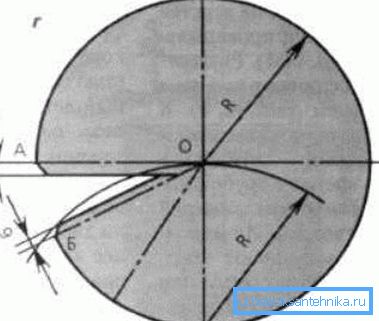

• Først må du tegne en sirkel på stålplaten.. Dens radius skal være større enn skorstenens radius.
• Deretter, gjennom sirkelens senter, skal vinkelrette senterlinjer trekkes.. Deretter må du på skjæringspunktet til O1 sette benet på et kompass og utføre et hakk B, radiusen til hakk skal være lik radiusen til sirkelen. Krysspunktet for serif må være forbundet med en linje med senterets sirkel.
• Deretter må du kutte en sirkel og kutte et segment av AOB i det, slik at du får en kegle. Det er nødvendig å legge kantene til brettet.
• Deretter skal den ferdige delen rulles opp i en kjegle og ta opp kantene.
• Deretter må du nitte de fire stativer til kjeglen og installere produktet på røreney. For å fikse det, er det mulig å lage hull i stativer og skorstein og fikse strukturen med bolter eller selvskruende skruer.

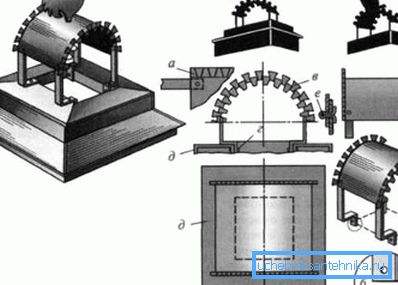

Deflektorfirkant eller rektangulær skorstein med egne hender er som følger:

• Først og fremst er det nødvendig å kutte et rektangel av stål med en slik størrelse at den kan overlappe rørets åpning når den er bøyd.
• For å dekorere en skorstein, er det på begge sider nødvendig å lage samme skrå kutt, som ligger i samme avstand, noe som gjør det mulig å skaffe seg trapesformede segmenter.
• Deretter må du lage fire stativer av stål og feste dem med nagler til rektangelens hjørner.
• Endene på stolpene er bøyd som vist i diagrammet og et hull er laget i dem.
• Rektangelet må være bøyd bue og satt inn i skorsteinen. For å fikse strukturen, må du i skorsteinen bore hull og sette negler eller pinner som skal gå inn i hullene til skorsteinsstiverne.

Dette arbeidet er over. Vi vurderte de mest enkle designene til flyugarok. Om ønskelig kan du utføre mer komplekse deflektorer og til og med dekorere dem med et værblad.

konklusjon

Deflektoren er et viktig element i skorsteinen, da det ikke bare øker utkastet, men forhindrer også en rekke problemer forbundet med tilstopping. I tillegg kan han spille en viktig rolle i utformingen av huset, understreker at han tilhører en bestemt stil. Videre kan du selv lage en slik enhet selv (se også artikkelen Typer av kloakkrør og tilkoblinger: utvalgskriterier).

Fra videoen i denne artikkelen kan du få mer informasjon om dette emnet.
