Rør sentralisatorer: valg og søknad

I denne artikkelen vil vi diskutere hvordan og hvorfor sentralisatorer brukes til rørsveising. I tillegg vurderer vi designfunksjonene til de mest populære modellene fra det som er på markedet i dag. Så, hva er en sentralisator og hvorfor er det nødvendig?

Effektiv måte å gjøre sveisesømmen jevn og tett

Det er ingen hemmelighet at det er spesielle enheter tilpasset til å utføre et perfekt flatt tverrsnitt av rør. Men selv om kuttet blir så glatt som mulig, blir det nesten umulig å kombinere begge rørene med seksjoner for høykvalitets sveising.

Som et resultat vil sveisen være ujevn, og forbindelsen blir derfor ikke stram. Løsningen på dette problemet kan fungere som en intern eller ekstern sentraliseringsrør for rør.

Funksjoner av drift

Både metallrør og polyuretanskum, før sveising, må lenkes mot hverandre så jevnt som mulig, slik at det ikke er noe gap i krysset.

Å lage en slik kombinasjon av skiver med egne hender er nesten umulig. Videre er kombinasjonen av kuttene en størrelsesorden mer komplisert med en økning i rørets diameter. Derfor, i forbindelse med samling av kloakkanlegg og andre rørledninger uten bruk av rensing av kloakk, brukes spesielle sentralisatorer.

Enheten omfatter de to rørene som skal kombineres, og tillater at de kobles til hverandre så nøyaktig som mulig, og festes i denne posisjonen. Etter sveising utføres med garantert høy kvalitet sveising. Enheten blir deretter demontert og rørledningen kan brukes til det tiltenkte formål.

Hovedvarianter

Når vi har bestemt oss for hva sentreringsutstyret brukes til, bør du vurdere hvilke typer enheter som er til salgs.

Alle sentralisatorer, som i dag kan kjøpes i de respektive butikkene, er delt inn i to hovedkategorier - internt og eksternt.

• Utendørs enheter er forkortet til TsN og er beregnet for installasjon og bruk på utsiden av rør.. Enheter av denne typen, uansett størrelse, er enkle å bruke, enkle å installere og produserer rask og effektiv justering. Enheter av den eksterne typen er representert av et bredt spekter av utstyr (eksentrisk, veikryss, hydraulisk og andre konfigurasjoner).
• Interne sentraliserer forkortes til CV og er hydrauliske installasjoner.. Enheter av denne typen fra innsiden brister kantene på rørene og skifter sine seksjoner til hverandre. Fordelen med utstyret er muligheten til å bruke på rør med forskjellige diametre.

Egenskaper for individuelle modifikasjoner

Etter at vi har vurdert funksjonene i den generelle klassifiseringen, vil vi vurdere egenskapene til individuelle modifikasjoner av sentreringsenhetene.

• TsZN - sentralisert heis er utformet for å kombinere enden av rørene med en felles diameter fra 50 mm til 2 meter.

Viktig: Betjening av enheter er tillatt i et bredt område av omgivelsestemperaturer fra - 40? С til + 40? С. Enheten representerer konstruktivt en polyhedron med lamellforbindelser på hengslede ledd.

Koblingselementene er kombinert ved hjelp av en skruemekanisme.

• TSZN-G - sentralisert ekstern hydroformet seksjon er en modifisert versjon av den forrige enheten. Den vesentlige forskjellen i denne modifikasjonen fra den forrige er enkelheten i operasjonen og fraværet av behovet for anvendelse av betydelig fysisk innsats. Som et resultat blir prosessen med å kombinere sveisede elementer betydelig akselerert uten å kompromittere kvaliteten på det ferdige resultatet. Enheten består av lamellforbindelser ved hengselforbindelsen, men hydraulikk i stedet for en skruemekanisme brukes til å sette leddene i bevegelse. Avtakbar diameter på rør svinger i området 720-2020 mm
• TsAN-G - sentralisert buet ytre hydrofisert er designet for å arbeide med en tverrsnittsdiameter på 325-820 mm.

Enheten er en avtakbar struktur bestående av seksjoner forbundet med hengslene. Bruken av en enhet med et slikt design garanterer ekstra bekvemmelighet når det monteres på skjøten.

Enheten bruker bueformede seksjoner, som er komprimert, justerer kuttene på skjøten. Antallet bueformede seksjoner bestemmes av rørets diameter.

Hver av de seksjonene som er brukt, er utstyrt med spesielle stopp som sikkert fester elementene som skal kombineres, samtidig som man sikrer optimal kvalitet og tetthet i skjøten. Direkte på seksjonene er faste hydrauliske aktuatorer, designet for maksimalt utviklet kraft opp til 5 tonn.

• Sentralvitenskapelig senter - en ekstern kjede-type sentraliseringsenhet er en enhet med manuell stasjon, designet for å arbeide med en tverrsnittsdiameter fra 426 til 1420 mm.

I motsetning til koblingsanalogene kan kjedeinstallasjoner gi større kraft under sentrering. Enheter av denne typen kan brukes både i konstruksjon og reparasjon av rørledninger.

Viktig: Kjedestrukturen er bygget med hurtig avtakbar mekanisme, noe som har en positiv effekt på driftsytelsen.

• TsNE - sentralisering av ekstern eksentrisk brukes til å arbeide med ledd med en diameter på 89 til 426 mm.

Enheten består av flere gripebuer, drevet av en eksentrisk klemme. Enheten kan, brukes til å arbeide med rør med forskjellige diametre ved å endre aksen til det eksentriske eller ved bruk av spesielle mellomrom.

• TsV - sentralisator av intern type hydraulisk er utformet for å kombinere endene på svingbare og ikke-roterende rør.

Enheten, om nødvendig, kombinerer ikke bare leddene, men gir også sin skive den mest korrekte runde formen. Bruken av slike enheter tillater bygningsrørledninger ved bruk av kontinuerlig automatisk sveising.

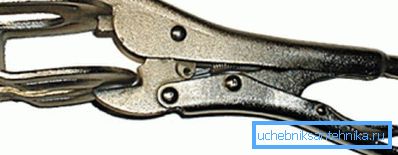

• CA - centralisator klemme brukes til å arbeide med rør med liten diameter.

Denne egenskapen og fornuftig pris gjør enheten til den mest populære blant ikke-profesjonelle og nybegynnere samlere av rørledninger. (Se også artikkelen Butt-Weld Pipe: Funksjoner.)

konklusjon

Så vi så på hva sentralisatorene er, hva er deres mest populære varianter, og hva er deres søknadsinstruksjon. Basert på denne informasjonen kan du velge enheten som vil tilsvare funksjonene i arbeidet som utføres.

Mer nyttig informasjon du kan finne ved å se videoen i denne artikkelen.
