Rørbender for rør hjemme

I prosessen med å arbeide med rør, er det ofte nødvendig å legge rørledningen i vanskelige å nå steder der direkte produkter ikke er nok. I slike tilfeller er det behov for krøllete og buede elementer som ikke er tilgjengelige i maskinvareforretninger, og hvordan kan det være, spør du?

Den enkleste og rimeligste måten å løse et problem på er å bruke et spesielt verktøy - en rørbender, som vi vil diskutere i vår artikkel.

Rørbøyningsverktøy

Rørbøyningsanordninger kan være:

• hydraulisk - Den kraftige rørbenderen for stålrør er i stand til å takle produkter med stor diameter, ofte brukt i industrielle anlegg.
• mekaniker. Dette verktøyet har en gjennomsnittlig effekt.
• hånd. De brukes til produkter med en diameter på opptil 50 mm og profilert med et tverrsnitt på opptil 40 mm.

MERK! Bruk den manuelle rørbenderen til tynnveggede rør, slik at du ikke overdriver det, siden produktene ikke har høy trykkstyrke og krumning. Og vi vet alle at selv en liten sprekk er et forbud mot bruk.

I tillegg er disse verktøyene også forskjellige i materialet som produktene som skal bøyes til, er laget:

• Hydraulisk eller mekanisk rørbender for rustfritt stålrør.
• Den manuelle rørbenderen for metallplastiske rør.

Vær oppmerksom på! En anordning for å formidle forskjellige former til rørledningselementer vil ikke være egnet for profilrulling.

Ved første øyekast er den enkle prosessen med å bøye produkter faktisk ganske komplisert, så du må utføre det med stor forsiktighet for å forhindre følgende feil:

• Krossing av materialet, noe som resulterer i en innsnevring av rørets indre diameter og følgelig redusert permeabilitet. Og dannelsen av blokkeringer på slike steder vil føre til reparasjoner og investeringer for å gjenopprette effektiviteten til kloakksystemet.
• Strekning og tynning av rørveggen, som påvirker styrken, reduserer det maksimalt tillatte trykk.

Vær oppmerksom på! Riktig utvalgt verktøy for hvert tilfelle vil tillate deg å kvalitativt utføre bøyning av produkter i henhold til angitte parametere. Med et slikt verktøy kan du optimalisere leggingen av kommunikasjon i bygningen, effektivt ved hjelp av lokaler og uten å skade rørledningens ytelse.

Enhver rørbender kan kjøpes i bygningsavdelingene i supermarkeder, har lagt ut en ryddig sum for den, eller du kan gjøre det selv.

Verktøy for bøyningsrør

Utformingen av rørbenderen er ganske enkel - disse er to maskinbearbeidede remskiver:

• En av dem er løst permanent.
• Den andre roterer i bane rundt den første i en avstand lik diameteren av røret som bøyes.

Operasjonsprinsippet til enheten forårsaker heller ikke vanskeligheter - produktet legges mellom remskivene og ved å bevege en fritt roterende remskive, bøyer seg langs en gitt radius.

Hjemmelaget verktøy

Lag en hjemmelaget rørbender for et rundrør, ta øyeblikkelig om sin allsidighet, det vil si muligheten for å bøye produkter med forskjellige diametre.

Derfor er det nødvendig å forberede ikke et par trisser, men tre par, i det minste (helt på vei til røret som går på gården):

• Ett par for en halv tomme diameter.
• En annen - på 3/4 rør.
• Den tredje er beregnet på diameteren av en tomme.

Du trenger ikke å kjøpe de nødvendige remskiver, så hvis du ikke er en profesjonell svinger, bestil dem i nærmeste verksted.

Nyansene for fresing av hoveddelene av rørbenderen er som følger:

• For fremstilling av en remskive, er det viktigste å observere sporet og dybden av sporet.
• Endene av hvert par hjul skal ha et hakk tilsvarende en halv rørdel.
• Forholdet mellom diameteren til delene er også viktig. Den stasjonære remskiven skal være mindre, siden den minste radius av mulig bøying avhenger av den. Diameteren av den andre (rullende) for å overskride størrelsen fast ikke mindre enn to ganger.

For din informasjon! Prisen på svingearbeid er lav, så det vil ikke i stor grad påvirke den endelige prisen på verktøyet.

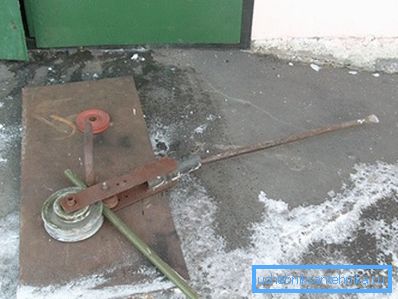

Videre instruksjon av uavhengige handlinger på anordningen av rørbøyemaskinen:

• Grunnlaget for montering av remskiver kan tjene som et torg, kuttet av tykkvegget (minst 10 mm) plater. Det skal umiddelbart bores fire hull for å feste på benkeplaten i verkstedet. Eller sveis plassen til en grav og konkret pol fra et rør med en diameter på 100-150 mm.
• I midten av platen sveiser vi en pinne med en diameter som er mindre enn den indre diameteren på den mindre remskiven. Den andre vertikalen vil tjene som en stopper for det bøyde produktet.
• Neste trinn er etableringen av en svingemekanisme. Fra den tykke stålstrimlen 50 mm brede, er det nødvendig å sveise bokstaven P. Høyden til vår P-ki skal være lik summen av diameteren til den store bevegelsessirkelen og halvparten av den stasjonære diameteren. For sine festemidler i P-ke borer vi hull, avstanden mellom fotene til P-ki skal litt overstige tykkelsen på remskiven.
• Vi sveiser et håndtak ca 250 mm langt til toppen av denne delen. Røret som er satt inn i det, vil fungere som en spak i bøyeprosessen.

• Vi samler alle detaljer. Den lille remmen er satt inn i P-ki og montert på rammen sammen med den, en stor fiksering med pinner og rørbenderen er klar.

Tips! For å unngå å få feil i stedet for bøyning, sikr deg selv og tamp røret med sand, og for å lette bøyning av tykke vegger med stor diameter - varme dem.

Ulike måter å bøye rør på

1. Rørbenderen for aluminiumsrør som faktisk og den manuelle rørbenderen for kobberrør kan være flere typer:
2. Spaken.
3. I form av en armbue.
4. Hydraulisk.
5. Electric.

1. Et interessant alternativ - fjærrørbøtter for kobberrør. Det er en høyverdig stålfjær med en traktformet forlengelse på den ene siden for enkel dressing / løfting. Røret er plassert inne i våren, og deretter utføres bøyningen. Det holdbare materialet til fjæren på samme tid tillater ikke røret å bryte og knuse.
2. En lignende fjærrør bender brukes også for metall-plastrør, de varierer i påførte krefter.

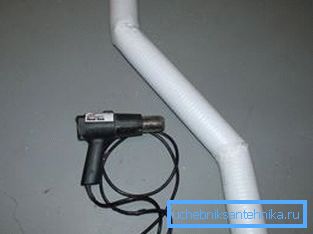

3. Plastprodukter bøyes ved oppvarming ved bøyningen - for dette kan du bruke en tørketrommel.

konklusjon

Behovet for å bruke det ovennevnte verktøyet er ubestridelig i tilfeller der rørleggingen er umulig på grunn av eksisterende hindringer. Den brukes også til varmeelementer, for eksempel til en hjemmelaget håndklestørker.

I den presenterte videoen i denne artikkelen finner du ytterligere informasjon om dette emnet.
