Rørbenderen - egenskaper av verktøyet og egen produksjon

26-01-2018

Instrumenter

Ofte, når du utfører forskjellige arbeider i landet eller i garasjen, er det et behov for å bøye røret rundt en bestemt sirkel for å oppnå riktig geometrisk form. Et slikt resultat kan bare oppnås ved hjelp av et spesielt verktøy, men det vil være dyrt å kjøpe en enhet for flere operasjoner. For å bidra til å løse dette problemet, vil vi i denne artikkelen se på hvordan du lager en rørbender selv.

Egenskaper av utstyret

Formål med enheten

Ved fremstilling av ulike metallkonstruksjoner, som for eksempel gazebos, drivhus, gjerder, hagemøbler, etc., er profilrør veldig populære fordi de er slitesterk, slitesterkt og rimelig materiale. Produksjonsteknologien til noen av disse konstruksjonene krever imidlertid at rørene skal bøyes i en viss radius eller i en viss vinkel. I tillegg kan bøyning være nødvendig under rørinstallasjon.

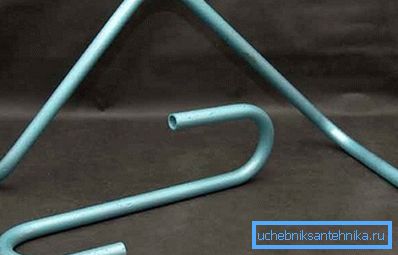

Det er umulig å utføre en slik operasjon med hender, men rørbenderen vil tillate deg å klare oppgavesettet uten store problemer. Med den kan du bøye rørene i en vinkel fra 0 til 180 grader. Oftest i slike enheter brukes elektromekanisk eller hydraulisk kjøring.

Jeg må si at dette verktøyet er ganske allsidig, da det lar deg bøye ulike typer rør:

Kjele rom;
gass;
vann;
Profil, etc.

Når det gjelder materialet, kan de bli laget av:

Har blitt;
kobber;
aluminium;
Metall og plast.

Den eneste rørdiameteren bør ikke være mer enn to tommer. Som et resultat er omfanget av dette verktøyet svært omfattende.

Spesielt er det brukt:

I kjele rom;
Bensinstasjoner;
Ved installasjon av varme- og avløpsanlegg, etc.

Typer av inventar

Før du fortsetter å produsere verktøyet, bør du vurdere hvilke typer rørbenders det er:

manual	Designet for å utføre slike operasjoner som bøyning av ringer og buer av forskjellige radier. Vekten er vanligvis liten, noe som gjør det mulig å transportere verktøyet til arbeidsstedet med metallkonstruksjoner. Prisen på et slikt produkt er ikke relativt høyt. Verktøyet kan fungere med profilerte rør med et tverrsnitt på opptil 4x4 cm og rundt, med en diameter på opptil 3x3 cm.

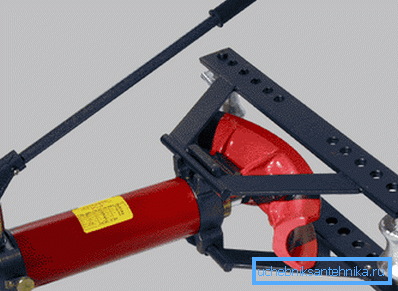

Manuell hydraulikk	Drevet av dette verktøyet har en hydraulisk installasjon som forbedrer operatørens kraft. Som et resultat kan rør med stor diameter bøyes. Monteringsanordningen anbefales for montering og demontering av gassrørledninger og vannrør.

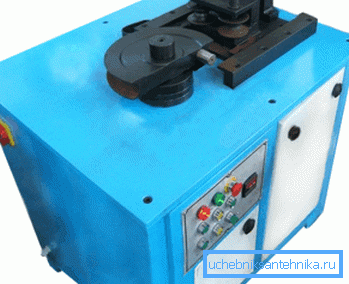

elektrisk	Brukes til å arbeide med rør på produksjonsskala. De tillater å bøye profilerte produkter med et tverrsnitt på opptil 80-40 mm. Diametergrensen på runde rør er 30 mm. En funksjon av disse produktene er høy ytelse og tilgjengeligheten av tilleggsfunksjoner, for eksempel kontroll ved hjelp av knapper eller fotpedaler, roterende i begge retninger, etc.

I tillegg er alle eksisterende verktøy forskjellig når det gjelder driftsforhold for:

Manuell - brukes til hjemmebruk eller direkte på rørinstallasjonsstedet.

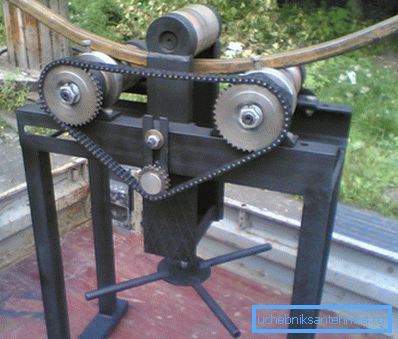

Stasjonær - er maskiner som brukes i bedrifter hvor rørbøyning er en del av prosessen.

Tips! Hvis du trenger å få en stor radius av røret, for eksempel for fremstilling av et buet drivhus, slå ned brett og kutt en halvcirkel av ønsket radius. Deretter kan du gå rundt røret med egne hender rundt denne enheten.

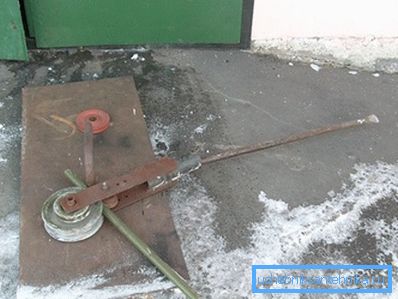

Enkel hjemmelaget enhet for bøyning av rør

Tool making

Det er ganske enkelt å lage en enkel bøyningsenhet.

Det eneste du trenger er noen VVS-ferdigheter, så vel som noen verktøy:

Sveise maskin;
bulgarsk;
Roulette og blyant.

Når det gjelder materialer, trenger du flere metallplater med en tykkelse på 3 og 10 mm, samt flere stålstenger.

Så ser instruksjonen slik ut:

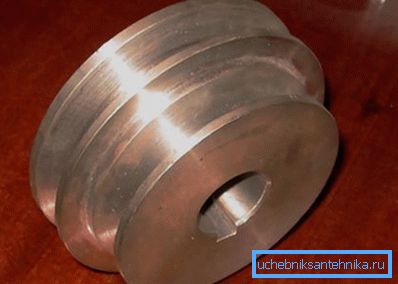

Det første trinnet er å forberede skivene. For å gjøre enheten universell, dvs. For rør av forskjellige diametre skal to trippelskiver brukes - et par for halvtommers rør, et par for tommers rør og et par for tre fjerdedeler. Umiddelbart må jeg si at å kjøpe slike trisser ikke vil fungere, så de må bestilles i verkstedet.

På hver side av hjulet bør det være en utsparing i den som tilsvarer halvparten av røret. Den stasjonære rullen skal ha en minste diameter, da den vil avhenge av den minste bøyningsradiusen.

Deretter må du lage en base av metall med en tykkelse på ca 10 mm, som er en firkantet plate med hull i hjørnene, for å feste til bordet.
Deretter i midten av platen er det nødvendig å installere ved sveising av en pinne, hvis diameter skal svare til den indre diameteren av den lille trippelskiven.

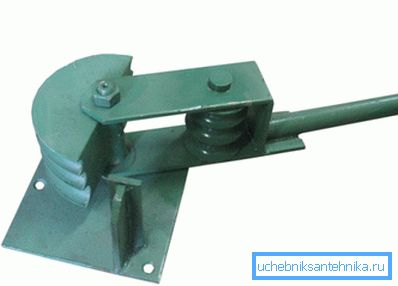

Etter at sengen er klar, er det nødvendig å utføre dreiemekanismen. For å gjøre dette må først og fremst koking den U-formede delen av to metallplater. Høyden på beinene på delen må svare til diameteren til den lille og store remskiven, slik at i denne avstanden vil en stor bevegelig remskive og halvparten av den stasjonære passe helt.
Et håndtak på ca. 25 cm lang er sveiset til toppen av delen. Et rør som fungerer som en spak vil senere bli satt på dette håndtaket.
Deretter er en stor pinne installert på kanten av delen, som er festet med stifter. Den lille remskiven settes på grunnpinnen med hele strukturen.
Nå er det bare å legge vekt på - for dette er en ny pinne sveiset og en remskive sett på den.

Dette fullfører produksjonsprosessen. Nå er det bare å fikse verktøyet på bordet, og du kan begynne å bøye rørene.

Tips! For å hindre at røret flater ut under bøyningen, skal det fylles med sand og endene skal hakkes med choopy.

konklusjon

Lag din egen manuelle pipe bender kan hver hjemme master. Selvfølgelig vil denne operasjonen ta litt tid, men dette verktøyet er veldig nyttig, og det vil sikkert komme til nytte på gården mer enn en gang.

Fra videoen i denne artikkelen kan du få mer informasjon om dette emnet.
