Rørbener for profilrør: designfunksjoner og uavhengig

I denne artikkelen vil vi snakke om hvordan man lager en rørbøner for et profilrør ved hjelp av tilgjengelige materialer. I tillegg vurderer vi de strukturelle egenskapene som forener alle rørbender tegninger for profilrøret.

Men til å begynne med vil vi avgjøre funksjonene ved bruk av enheten.

Programfunksjoner

Det er ingen hemmelighet at profilmetallrøret er et nødvendig byggemateriale for installasjon av slike gjenstander som drivhuse, sommerhus, baldakiner, etc.

Selvfølgelig er det enkelt å kjøpe ferdige eller nye metallkonstruksjoner fra en bøyd profil, men prisen på et slikt kjøp vil være høyt. Du kan prøve å endre konfigurasjonen av det hule metallet med egne hender. Men dette vil føre til deformasjon av produktet, og mer presist til å knuse veggene.

Løsningen på dette problemet vil være hjemmelagde rørbøyere for formet rør. Hvorfor hjemmelaget? Grunnen til at du velger en hjemmelaget enhet er åpenbar - faktum er at en maskin som er riktig laget for hånd, vil være en størrelsesorden sterkere og mer holdbar enn rekke billige enheter til salgs.

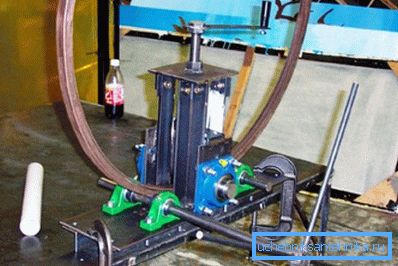

Prinsippet til enheten er enkelt: Et hul metall med en rektangulær eller rund tverrsnittsform ligger mellom akslene, hvis posisjon varierer i henhold til ønsket bøyningsvinkel. Videre blir akslene drevet, på grunn av hvilket røret rulles og bøyes på den påkrevde måte.

En funksjon av alle rørbøyningsmaskiner er at den mekaniske belastningen på arbeidsstykket fordeles gradvis og like på forskjellige punkter, som følge av at det ikke oppstår veggkrok.

Rørbøyemaskinens design

Tegninger av den manuelle rørbenderen for et profilrør kan variere avhengig av enhetens type og dens designfunksjoner.

Obligatoriske elementer ved konstruksjon av modifikasjoner med manuell eller hydraulisk kjøring er:

• ramme (ramme) som alle komponenter er montert på;
• nedre og øvre plank;
• to eller flere rørstopp;
• trær;
• hydraulisk sylinder eller port utstyrt med et håndtak.

Rammen som alle komponenter er montert på, kan være av to typer:

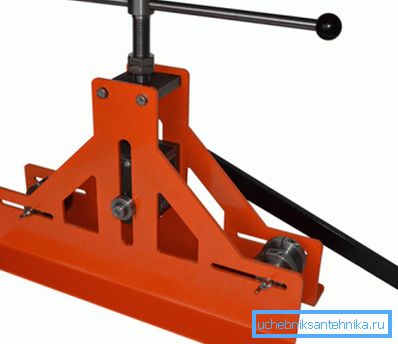

• lukket type karakteristisk for fabrikk-laget enheter;
• åpen type På grunn av enkelheten til enheten, er den typisk for de fleste improviserte enheter.

Viktig: Vedlikehold av instruksjonshåndbok for enheter med åpen ramme er en størrelsesorden enklere enn å utføre lignende operasjoner på en lukket ramme. Men i andre tilfelle er operasjonen sikrere, siden det er praktisk talt ingen åpne mobilkomponenter.

Teknologiske funksjoner

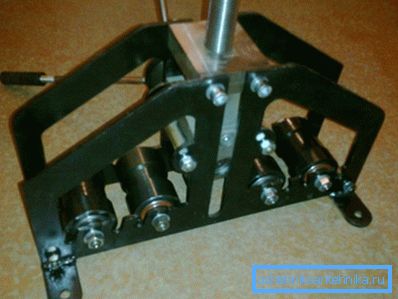

Separat, det bør være kjent form, som er forskjellige aksler for pipe benders profil pipe. Hvis det brukes bøyler med avrundet tverrsnitt når de arbeider med rør med sirkelformet tverrsnitt, kan delen bøyes med aksler med riktig utskjæringskonfigurasjon (se også artikkelen Fittings for plastrør - en oversikt over hovedalternativer og deres egenskaper).

Imidlertid, med hensyn til det faktum at profilrulling under bøyning ikke innebærer behovet for støttevegger, kan du bruke aksler hvis bredde vil være mange ganger større enn bredden på profilen, som av åpenbare årsaker er umulig ved bearbeiding av runde rør.

Finesser av selvproduksjon

Etter at vi vurderte prinsippet om bruk og egenskaper av enheten, er det på tide å bestemme hvordan du skal lage en rørbøyemaskin for et profilrør alene.

For å montere en enkel manuell rørbender, er det nødvendig med følgende verktøy og materialer:

• sveise maskin;
• klemmer;
• Slipemølle med disker for metallskjæring;
• kvadrat og målebånd;
• kutte stålkanal eller vinkel (størrelsen er valgt i henhold til rørstørrelsen);
• en stor bolt og mutter med tilhørende tråd (den beste løsningen ville være porten, helt fjernet fra unødvendig manuell trykk);
• 6 store endimensjonale lagre;
• tykkvegget rør med en ytre diameter som tilsvarer den indre diameteren av lageret;
• unødvendig stålkoblingsstang med en stjerne fra sykkelen;
• ekstra sykkelkjede fra bakhjulet;
• sykkelkjede.

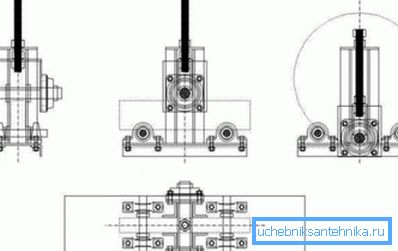

Etter at alle verktøy og materialer er utarbeidet, kan du begynne å jobbe. Som et eksempel vil vi bruke følgende tegning av en improvisert rørbender for et formet rør.

Monteringsinstruksjonen er enkel og består av følgende trinn:

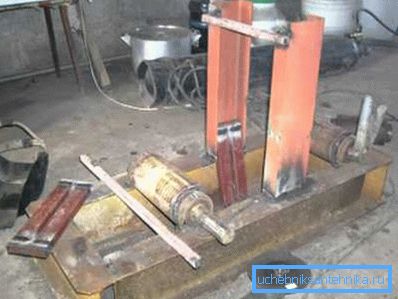

• Fra kanalen kutter vi blankene for fremstilling av den horisontale rammen og sveiser dem inn i en solid ramme. Hvis det er en solid metallplate av passende størrelser, er det mulig å forenkle og øke hastigheten på installasjonen betydelig.
• Billets for vertikale guider blir kuttet fra kanalen og sveiset inn i en slags "U" -formet guillotin. Vertikale guider er sveiset til rammen som vist på tegningen.
• I neste trinn sveises lagrene til rammen. Hvis det er lagre av en slik konfigurasjon som vist på tegningen, kan en boltet skjøt brukes, ikke sveiset.

• I den øvre tverrstangen av de vertikale styrene bores et hull under porten. En sentrert mutter sveises over hullet.
• Et rør er satt inn i hullene på lagrene montert på rammen, avskåret slik at en slutt på 2-3 cm forblir i hver ende. Vi fanger rørene ved sveising slik at de roterer rundt deres akse, men ikke gå fra side til side.
• Deretter samles vi fra lagrene, riper av røret og kanaliserer den øvre enheten, som langs styrene vil bli senket ned og utøve trykk på det buede røret. Øvre planet på denne knuten er utformet for å hvile mot enden av porten og legge press på hele knutepunktet, og flytte det til sengen.

• Vi lager to lagre festet på den ene siden av sengen med tannhjul, som er sveiset til enden av rørene.
• Vi fester sykkelen med pedalpivot til en av stjernene, som vil fungere som et håndtak.
• Mellom stjernene strekker vi kjeden og enheten er klar til bruk.

Viktig: Vi har ikke spesifikt angitt nøyaktige størrelser da slike installasjoner er laget av det som er til stede. Prøv imidlertid å sikre at tykkelsen til metallet som brukes er ikke mindre enn 2-3 mm.

konklusjon

Nå vet du hvordan man lager en manuell rørbender, som kan påføres på gården. Du kan finne mer nyttig informasjon ved å se videoen i denne artikkelen (se også artikkelen Fittings for Steel Pipes - vi analyserer alle funksjonene).
