Rørbøyemaskin: hvordan du raskt og enkelt former produktene

Ofte når du installerer et nytt oppvarmings- eller avløpsanlegg eller når du reparerer dem, er det behov for å bøye røret i alle vinkler. Å ta det til fabrikken for å bruke en stasjonær maskin er for dyrt, og det tar mye tid.

Følgende beskriver teknologien for bøyning av rør av forskjellige materialer i hjemmet.

Typer manuelle rørbøyningsapparater

Ifølge operasjonsmetoden er bærbare rørbøyere for bøyningsrør delt inn i slike typer.

Maskindesign

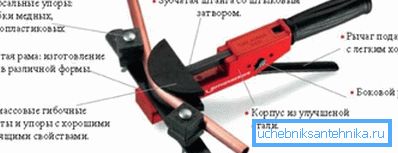

1. Crossbow analoger. De bruker en spesiell form (mal), beregnet på produkter med forskjellige seksjoner.
2. Vårtilbehør. Når du bruker dem, settes en fjær inn i produktet, noe som bidrar til å bøye aluminium, plast og metall-plastrør uten forvrengning.
3. Segmentenheter. Bøyningen i dette tilfellet er oppnådd ved hjelp av avtagbare segmenter, som trekker produktet rundt seg selv. Maskinen har et sett med maler laget for å skape forskjellige radius.
4. Dorn for bøyning av rør lar deg behandle tynnveggede elementer, og lage små radius.

I henhold til typen av stasjon produsert følgende enheter.

1. Muskulære (manuelle) maskiner brukes til behandling av rør med en liten del av ikke-jernholdige metaller, stål, plast.
2. Hydrauliske enheter tillater å bøye produkter med en diameter på opptil 70/75 mm.
3. Elektromekaniske motstykker garanterer nøyaktige vinkler og radius av rørbøyning. De er egnet for produkter av alle diametre.

Vær oppmerksom på! For levekår optimal håndverktøy. Den bøyer kobber, aluminium, stål, metall-plastrør med en diameter på 10 til 25 mm.

Hvordan bøye et rør med en manuell enhet

Nedenfor er en metode for rørbøyning ved hjelp av en segmentanordning.

1. Still inn ønsket rotasjonsvinkel på verktøyet.
2. Hold den i en skrue eller ta den i hendene.
3. Sett røret inn i armaturet.
4. Begynn å redusere håndtaket til ønsket tilstand av elementet.

Enda mer praktisk for å bøye tynne kaldrør er Volnova-maskinen, så oppkalt etter oppfinneren.

1. Sett elementet mellom rullene med hendene slik at den ene siden av den er i klemmen.
2. Bruk håndtaket ved å dreie stroppen rundt valsen. Det vil ikke bevege seg før ønsket fold er oppnådd.
3. Sett håndtaket tilbake til sin opprinnelige posisjon.
4. Ta ut varen.
5. Klem den lange siden i klemmen.
6. Bøy den korte siden av produktet.

Bøyemetall og aluminiumsrør

Bøyning av alumoplastiske rør forekommer oftest for sving av "varme gulv".

Det skal huskes at for hver 1/2 av de bøyde centimeter skal ikke være mer enn 15 °.

Spesielle fjærer

Mykheten av metall og plast er i de fleste tilfeller en fordel med rør. Men noen ganger blir det til en minus. For eksempel, når produktene må bøye seg langs radiene, omtrent lik deres tverrsnitt. En liten bøyningsradius fører ofte til brudd på elementet.

Det fører til en sterk innsnevring av tverrsnittet, og dermed patenen av rørene. På bruddstedet blir de ytre og indre lagene av produktet delvis ødelagt.

Noen ganger medfører dette skade på forsterkningslaget og rupturen på rørveggen.

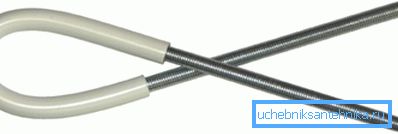

Vær oppmerksom på! Det er mulig å kvitte seg med de beskrevne problemene dersom en fjær brukes til å bøye metall-plastrør. Denne enheten sørger for jevn bøyning av produktet, uten at det er flekker over hele svingradiusen.

1. Fjærene er laget i par: enheten kombinerer de indre og ytre delene. For hver diameter av rør produserte sitt eget par.
2. Instruksjonen anbefaler å velge fjærer fra flat i stedet for rund ledning. En slik enhet vil være mindre ødelegge det indre rommet av produkter laget av mykt polyetylen.
3. Det indre av enheten har en konisk ende. Dette forenkler bevegelsen til brettet. Den andre siden av våren har en løkke.
4. En ledning eller ledning klemmer seg til den, med hjelpen blir enheten trukket ut etter bruk.
5. Ytre våren på den ene siden har en forlengelse som ser ut som en trakt. Den er designet for å lette bevegelsen av verktøyet til bøyningsområdet.

Arbeid med enheten

Rør av metallplast har lav stivhet.

Denne kvaliteten forenkler deres bøyning.

1. Etter å ha utført operasjonen for å bøye røret til ønsket vinkel, kan du ta den litt tilbake. Så du frigjør den indre våren og fjerner den rolig uten å ødelegge polymerens indre lag av produktet.
2. Plasseringen av innsiden av enheten kan ikke kontrolleres visuelt. Derfor bør du følge lengden på ledningen festet til den. Denne parameteren + lengden på selve fjæren vil være lik den ønskede avstanden fra rørets ende til bøyepunktet.
3. Det er ikke nødvendig å bøye alumoplastisk umiddelbart, men ved hjelp av flere svingende bevegelser. Dette vil sikre at innsiden av plasten ikke tøffer, men vil bli fordelt jevnt langs bøyningsradiusen.

Stålrørbøyning

Bøy stålelementet kan ikke bare fabrikkfestet for bøyningsrør.

Det er "populære" måter å behandle elementer på.

1. Sikre varen i en konvensjonell skrue.
2. Varm brettet med en gassvarmer.
3. Du kan begynne å danne ønsket vinkel på produktet.

Vær oppmerksom på! Du kan finne ut om røret er tilstrekkelig oppvarmet av fargen. Hvis han ble skarlagen, så er det på tide å handle. Det skal advares om at metoden for oppvarming ikke er anvendelig for galvaniserte produkter.

Litt om hvordan man bøyer et profilert rør (firkantet, rektangulær form) med en liten del.

1. Sand elementet.
2. Lukk endene med trepinner.
3. Bytt støtter under begge sider av røret.
4. Begynn forsiktig å tappe med en gummibåt i midten av elementet, og gi den ønsket form.

Bøyer faste plastrør

Utstyr for bøyning av plastrør kan også erstattes med en enkel armatur.

1. Lag en ramme fra fiberplaten for å gi elementet ønsket form.
2. Sand arbeidsstykket med smørklut.
3. På støpemaskinen skal du lage et silikonskall for plastdelen. Det er nødvendig å fikse røret på doren og beskytte produktet mot skade.
4. Sett PP eller PE-røret inn i skallet.
5. Sikre det i arboret.
6. Den resulterende strukturen settes på støpemaskinen.
7. Etter oppvarming vil plasten bli myk og vil slå seg på doren, og dermed oppnå ønsket form.
8. Vent 10/12 minutter.
9. Fjern produktet fra designet og vent til det er avkjølt helt.

Prisen på slik nøyaktig behandling vil være svært liten.

konklusjon

Etter å ha mestret informasjonen som er oppnådd, vil du lære å bøye seg i leveforholdene til røret. De kan være laget av forskjellige materialer og har en annen diameter. Videoen i denne artikkelen vil hjelpe deg å forstå problemene i prosessen.
