Rørkraner og andre verktøy for manuell tråding

Hva slags verktøy er en rørpinne? Hvordan er platen forskjellig fra skruen dør, og vinkelen er forskjellig fra sperren? Hvordan kutte den interne eller eksterne tråden med egne hender? I hvilke tilfeller er foretrukne gjengede tilkoblinger for vannforsyning, og når - sveiset? I artikkelen vil vi prøve å svare på disse spørsmålene.

definere

Først definerer vi terminologien:

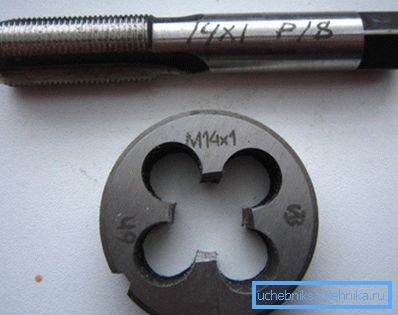

• Kranen er en enhet for kutting og feiing (rengjøring fra scoring, rust, etc.) av indre tråder. I vårt tilfelle - rør.

Nyttig: Rørtråden er forskjellig fra metriske, fordi størrelsen karakteriserer ikke den faktiske diameteren av ryggene eller hulrommene, men den betingede passasjen (DU) på det vedlagte rør eller montering.

• Dør - eksternt tråderverktøy, laget i form av en karbidmøt med åpninger for spånfjerning.
• Klupp skiller seg fra platen fordi den består av flere separate sektorer. Hvorfor trenger du det? Faktum er at harde legeringer og høyhastighetsstål som brukes til fremstilling av riflede verktøy, er mer enn dyre. I mellomtiden krever bare styrke og hardhet for ryggene som direkte kutter tråden; resten av platen kombinerer bare noen få rygger sammen. Ved en dør overføres denne funksjonen til holderen.

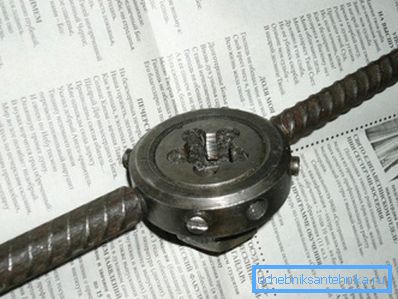

• Vorotok - ramme for trykk eller dør, utstyrt med et par håndtak, brukt som spak. Lar deg kutte tråden uten ekstrautstyr.

• Holderen (dornen) er ganske enkelt satt, en rund eller sekskantet knott uten håndtak.. Hvorfor er det nødvendig? I praksis er rørlegger ikke uvanlig når tråden må kuttes ikke i en skrue eller klemme, men direkte på liner eller stigerør mot veggen. Håndtakene forhindrer at verktøyet dreier, og doren kan roteres med en vanlig gassnøkkel.

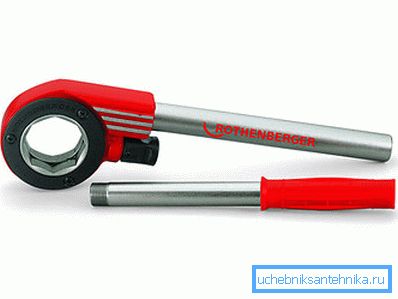

• Ratchet - knapp med ett håndtak, dobbelt kropp og revers clutch. Det lar deg også kutte tråden mot veggen. I motsetning til doren, som gassnøkkelen går ut av en teaser, mottar sperren i løpet av arbeidet ikke mekanisk skade, og det er mye mer praktisk å bruke den.

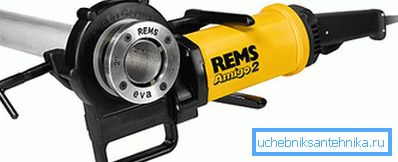

Det er nysgjerrig: På markedet finner du elektriske rørplugger som lar deg gjøre uten fysisk innsats. Røret klemmes med eget klemmeverktøy; skjæreverktøyet drives av en elektrisk motor med lav effekt gjennom en girkasse. Verktøyet er ganske praktisk å bruke, men prisen - fra 20 til 80 tusen rubler - gjør kjøpet hensiktsmessig bare for profesjonelle.

Detaljert beskrivelse

springen

Eksternt, ligner verktøyet en vanlig bolt, ender ikke med en hette, men med en kort firkantet skaft. Ved begynnelsen av tråden er størrelsen på ryggene redusert, noe som sikrer den jevneste inngangen med minimal innsats. Kranen er utstyrt med langsgående riller, avledende sjetonger.

Som regel brukes når du bruker et sett med to eller tre verktøy. For eksempel, når du kutter en halv tommers tråd, passerer fremtidig kopling (boret sylindrisk billett) først en tøff rør 1: 2 og deretter etterbehandling. Ved kutting i ett pass øker verktøyets slitasje, og trådkvaliteten er mye verre.

dø

Foruten det faktum at dette verktøyet er designet for utvendig gjengning, skiller platen seg fra kranen av en annen funksjon: tråden er kuttet i ett pass.

Hva ser en dør ut? Hvis en 1 1: 2 rørkran ser ut som en en og en halv tommers bolt, ligner den tilsvarende dø forutsigbart en en og en halv tommers karbidmutter. Det skiller seg fra en vanlig mutter av en tråd med samme glatte (koniske) tilnærming og flere gjennom kanaler for chips.

Nyttig: Inntaket (konisk) del av platen har en lengde på 2-3 omdreininger; total tykkelse tilsvarer 8 til 10 svinger.

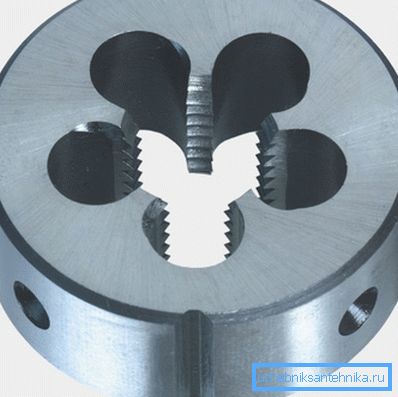

På den ytre sylindriske overflaten av dysen er det flere koniske fordyninger, mot hvilke skruene fester den i holderen.

diestock

Vi har allerede beskrevet sin grunnleggende forskjell fra en dø: snittene er kun festet med en dorn og kan endres når de er skadet uavhengig av hverandre.

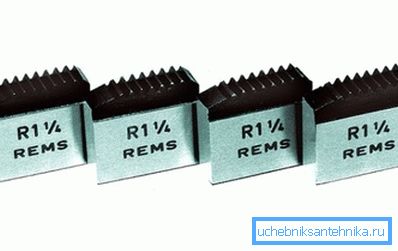

Det er nyttig for en potensiell kjøper å vite bare en subtilitet: Hvis den ytre diameteren til dysen er strengt regulert av GOST 9740-71, slik de dannes, kan skjæreverktøyene til dysen ha en annen form og festes på forskjellige måter.

Når du kjøper en erstatning, er det bedre å ta hensyn til produktene fra samme produsent som gjorde doren. Ellers er det mulig at snikingene ikke kommer på plass.

Rørtråder

Generelt, for en låsesmed, har informasjon om rørtråd ikke mye praktisk verdi.

Men for pedagogiske formål presenterer vi noen interessante fakta.

• Det er sylindriske og koniske rørtråder. Alt VVS-utstyr er konstruert for å bruke sylindriske tråder, og avsmalnet kreves hovedsakelig i høytrykksrørledninger.
• Ved diameter større enn 6 tommer er rør sveiset eller festet med flenser.
• Til tross for den store variasjonen av nominelle diametre, gir regulering av kutting av rørsylindriske gjenger GOST 6357-81 bare fire trådhull.

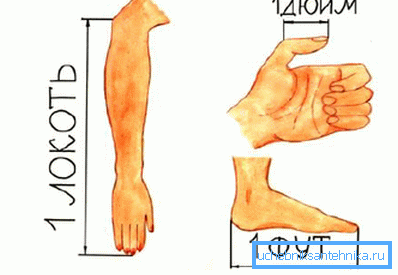

Referanse: Engelsk tommer er 2,54 cm. Derfor er rørkranen 2 1: 2 konstruert for gjengning kompatibel med rør med en betinget passasje på 2,5x2,54 = 6,35 cm (63 mm).

• Bindingen av nominelle diametre av rørtråder til det metriske målesystemet reguleres også av ovennevnte standard. Her er en liste over noen størrelser:

Tråd eller sveise

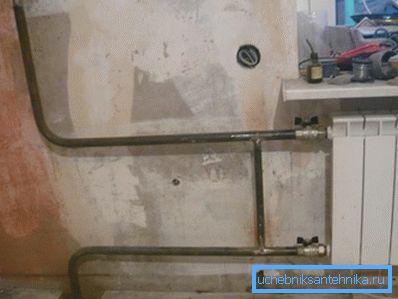

Risers og liners av varme og vannforsyning systemer har en nominell diameter, klart mye mindre enn 6 inches. Følgelig kan for installering av forbindelser anvendes som sveising og tråd.

Det er tydeligvis mindre tid på sveisesiden: en erfaren sveiser bruker ikke mer enn 10 minutter på en støtfeste; tråling, montering og tetting av skjøten vil kreve minst tre ganger så lang tid med merkbart større utgifter for innsats.

Når gjengede forbindelser begrunner seg:

• Hvis du har problemer med å transportere verktøyet. Det er klart lettere å ta med en tallerken med en holder og et par gassnøkler til dacha med offentlig transport enn et elektrisk sveiseapparat, og enda mer - et par sylindere og et sett med slanger med fakkel.
• Hvis nødvendig, gjør forbindelsen sammenleggbar. Et typisk tilfelle er en sgon etter en ventil på et stålvannrør. Før eller senere må ventilen byttes ut, og rørene må rengjøres av mineralforekomster. evnen til å gjøre dette arbeidet uten sveising er en klar fordel.

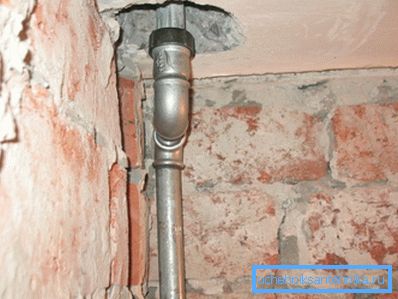

• Til slutt har trådene ingen alternativer dersom galvaniserte rør brukes til montering av kommunikasjon. Faktum er at sveisesømmen bryter det tynne sinklaget, noe som gjør galvanisering ubrukelig: korrosjon ødelegger sømområdet med samme hastighet som ved bruk av VGP-rør i svart stål. Men med trådene, endres situasjonen radikalt: sinklaget forblir intakt, med det resultat at rørledningsressursen øker mange ganger. Forfatteren har vært i stand til å åpne galvaniserte varme tårnene samlet på trådene etter et halvt århundre av drift; hvis det øverste flerskiktsmaleriet forhindret å vurdere tilstanden til rørene, viste den interne undersøkelsen at de ikke er forskjellige fra nye.

Hvordan kutte en tråd

intern

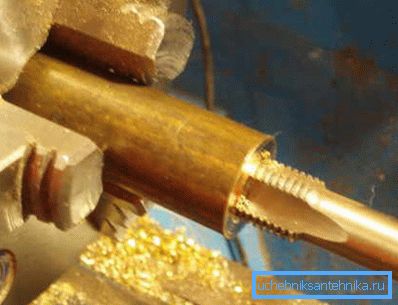

Anta at vi har en boret stålprofil for en 32 mm (1 1/4 inch) stålkobling. Vi må gjøre det til en ferdig kopling.

Hvordan jobber du?

1. Klem arbeidsstykket i en spesiell klemme med en diamantformet klaring mellom kjevene.

Vær oppmerksom på at bruk av en skrue i dette tilfellet er uønsket. Komprimert fra begge sider av arbeidsstykket deformeres, blir ovalitet.

1. Sett den tøffe rørtappen 1 1: 4 tommer inn i knotten.
2. Smør innersiden av arbeidsstykket. Smøring vil redusere motstanden ved kutting og redusere sannsynligheten for scoring. Hva slags smøremiddel å bruke er akkurat det samme: olje til symaskiner, autol, fett og til og med dieselbrensel er like egnet til våre formål.
3. Vi plasserer taper strengt langs aksen til fremtidig kopling, trykk den på den med maksimal innsats og skru den uten å forstyrre posisjoneringen og uten å løsne trykket. Kutting uten å trykke på kranen til delen er mulig bare etter 2-3 komplette svinger; Hvis du svekker kraften tidligere, blir den første strengen slått av.
4. Etter å ha passert clutchen med en grov trykk, fjern knappen og fjern den fra den andre siden. Gjenta operasjonen med mellomstore og fine kraner.

Hva å gjøre hvis du bare har den vanlige vice:

1. De klemmer på skaftets skaft.
2. Billetet er fastspent med en gasspipe og sitter på inngangen.
3. Ytterligere operasjoner er identiske med de som er beskrevet ovenfor.

Nyttig: Hvis kranen bare brukes til tråling av brukte beslag, er det nok å bare ha et etterbehandlingsverktøy i samlingen din.

ekstern

Her innbefatter trådskjæreinstruksjonen forberedelse av tilnærmingen til platen. For at kutting ikke krever en for stor klemmekraft, bør en avfasning kuttes fra utsiden av røret i en vinkel på ca. 30 grader til sin akse.

Vurder hvordan du kan forberede et anrop, så å si, i feltet:

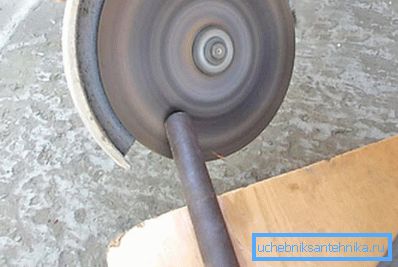

• Tørk rundt kanten av rørkvernen med en sirkel på metallet.

• Gjør den samme jobben med en håndfil.
• Til slutt, i mangel av et verktøy, kan kanten av røret med en liten ferdighet enkelt komprimeres med en gassnøkkel. Hovedfinessen i denne operasjonen er ikke å overdrive den og ikke å gi rørets ovalitet.

Hva å gjøre neste:

1. Den ytre overflaten av kanten av røret blir igjen smurt.
2. Platen presses mot endeflaten strengt vinkelrett på rørets lengdeakse. Klemmekraften opprettholdes til 2-3 komplette svinger er gjort.
3. Deretter er det enkelt mekanisk arbeid: en dør blir jaget langs et rør til en tråd av ønsket lengde er oppnådd. Skarp økt motstand betyr scuffing chips; i dette tilfellet blir platen drevet tilbake en sving, sjetongene er fjernet og overflaten er smurt på nytt.

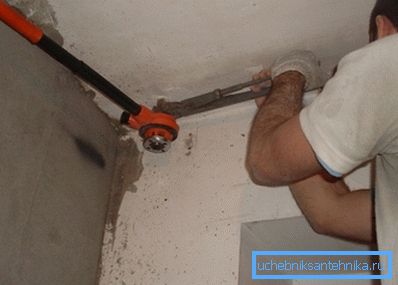

Ved kutting av en ekstern tråd direkte på stigerør eller liner er det en subtilitet. Røret som tråden er kuttet, holdes nødvendigvis av gassnøkkelen på en slik måte at kraften på den kompenserer for momentet som oppstår ved kutting.

Faktum er at det er mye lettere å rive lineren fra stigerøret eller stigerøret fra naboens batteri enn det kan virke: spaken gir deg mulighet til å utvikle en svært betydelig innsats. I tillegg etterlater tilstanden til rørene seg selv i den gamle boligmassen ofte mye å være ønsket.

konklusjon

Vi vil vurdere vår bekjentskap med verktøyene for manuell threading og prosess teknologi holdt. Som vanlig vil videoen i denne artikkelen tilby leseren tilleggsinformasjon. Lykke til!
