Ruller for profilrør: typer, prinsipp for drift, uavhengig

Hvordan kan en firkantet eller rektangulær del formes med en vanlig bue? Hvordan kan selvfremstillede valser til et formet rør gjøres? Og hvilke løsninger tilbyr den moderne industrien? La oss prøve å svare på disse spørsmålene.

Hvorfor trenger du det

Hvorfor trenger jeg å bøye et profilrør?

La oss gi noen eksempler.

• Buen baldakin er ikke bare vakker, men også praktisk: det vil aldri akkumulere snø.
• Den buede visoren over verandaen ser mye bedre ut enn en enkel design med en rampe.

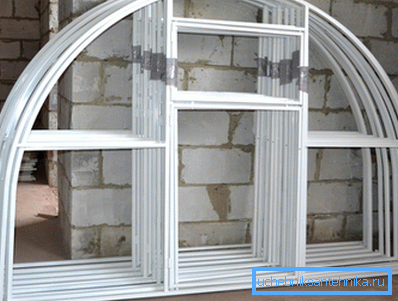

• Den buede drivhuset er eksepsjonelt slitesterkt, det tåler helt snø og vindbelastninger.

Forresten: Montering av drivhus fra formede rør er en god bedrift, og krever tilstedeværelse av bare de beryktede rørbøyningsrullene og sveisemaskinen.

Typer ruller

Hva de egentlig er?

mekanisk

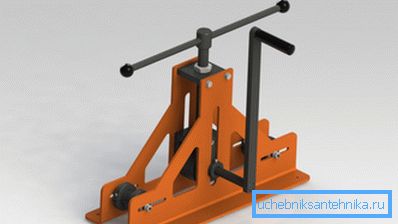

Den enkleste designen er en mekanisk tre-valsemølle. Slike maskiner kan ofte bli funnet på salg; Prisen starter fra ca 15-20 tusen rubler. Hvordan arrangeres de?

I full overensstemmelse med navnet, er byggingen basert på proftrub tre ruller. En av dem kan forskyves i forhold til de andre to i en retning vinkelrett på planet som forener dem; En skruemekanisme brukes til forskyvning, noe som gjør det mulig for en person med ganske vanlig fysisk evne å utvikle betydelig innsats.

En av rullene leveres med et håndtak som gjør det mulig å rotere det og derved trekke røret for å bli bøyd.

Det er flere modifikasjoner som tillater flere å forbedre ytelsen til rørbenderen:

• Kombinasjon av rullene med en felles kjede sørger for synkron rotasjon., og dermed forhindre røret i å glide.
• Et gir kan brukes i stedet for en kjede..
• Bruken av herdede ruller øker ressursen flere ganger.
• I tillegg kan rullene erstattes., hva som tillater å bøye uten syltetøy både profilert og rundt rør.

elektrisk

I dette tilfellet blir en del av det håndlagde arbeidet skiftet til elektrisk motor.

Det finnes to varianter av elektriske rørbenders til salgs:

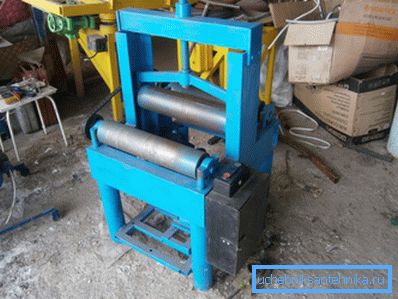

• I enklere løsninger er elektromotoren bare ansvarlig for å tegne røret. Posisjoneringen av bøyerullen blir gjort manuelt.

• Avanserte modeller av ruller bruker strøm både for å trekke og for å skifte rullen (selvfølgelig, ved hjelp av en girkasse som multipliserer kraften).

hydraulisk

Denne kategorien inneholder både kraftige industrimaskiner som veier titalls tonn og relativt kompakte enheter. Deres vanlige trekk er bruken av en hydraulisk sylinder: Pumpe oljetrykk i den, du kan utvikle en stor kraft på deformeringsrullen.

Bøy radius

Uavhengig av rørbjelkens enhet er det et generelt mønster: Jo større tykkelsen av røret (dets tverrsnitt parallelt med bøyningsradiusen), desto større er den minste bøyningsradiusen. Vi gir verdiene oppgitt for sine maskiner av en av de innenlandske produsentene - de er ganske typiske.

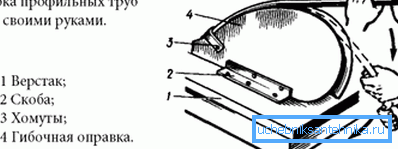

Uten rørbender

Er det mulig å bøye en buet ut av et formet rør uten ruller?

Teknisk er dette mulig, men resultatet er sannsynligvis utilfredsstillende.

Bøyningsinstruksjonen er ikke så mye komplisert som det krever en stor mengde forberedende arbeid.

1. En mal med en overflateform som svarer til den buen du trenger er laget av tre eller kryssfiner.
2. En sløyfe er festet til malen - en holder i hvilken en av endene av røret er satt inn.
3. Ytterligere arbeid, faktisk, koker ned til bruken av brute force i sin andre ende. For å øke innsatsen kan man bruke en rekke spaker.

Crazy hands

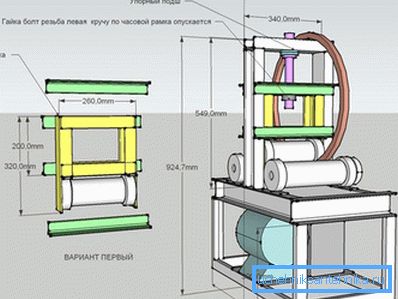

Ulike ordninger og tegninger av ruller for et profilrør gjør det selv de siste årene har oversvømmet bokstavelig talt Internett.

Vi vil umiddelbart skuffe de mest økonomiske leserne: Noen av detaljene må bestilles.

Hvilke som?

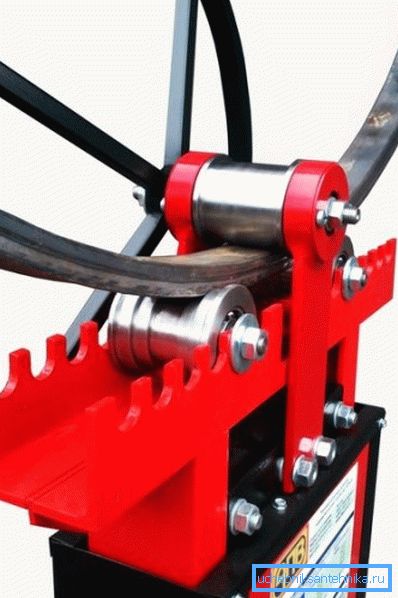

• Selv ruller. De kan være sylindriske, eller med spor for bøyningsrør.
• Lagringe.
• Når du bruker en kjedeoverføring - asterisker.

Selvfølgelig, uten referanse til et bestemt design, er det en takeløs oppgave å gi råd om montering av ruller.

Vi vil imidlertid prøve å følge anbefalingene fra eierne av selvlagde enheter, og fremheve hovedpoengene.

• Drivhåndtaket må ha et roterende håndtak. Ellers vil de første lokkene på hendene vises innenfor noen få meter av det utstrakte røret.

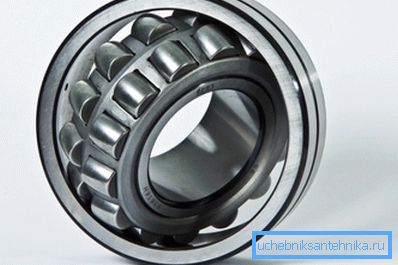

• Lejer er bedre å ta selvcentrerende. Å montere begge lagrene av hver rulle akkurat på samme akse hjemme er ikke en reell oppgave; Den minste feiljusteringen vil øke trekkraften.

• Skruen som driver trykkakselen, kan tas fra den gamle skruen.

Forresten: et alternativ til skruemekanismen er en bilstikkontakt av noe slag. Det vil tillate deg å utvikle en stor innsats med minimal bruk av din egen styrke.

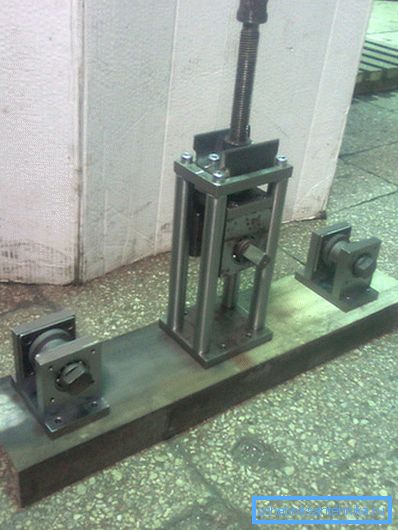

• Som en seng er det bedre å bruke et segment av en kanal med en passende størrelse. Bøyekraften til rammen vil være svært betydelig; En sveiset ramme laget av et hjørne eller et tynt rør kan rett og slett bøyes over.

konklusjon

Vi håper at materialet som tilbys til leseren, vil hjelpe ham med å velge eller lage et verktøy etter hans smak. Som alltid kan du finne ytterligere tematisk informasjon i videoen i denne artikkelen. Lykke til!
