Velge et verktøy for lodding av polypropylenrør

07-07-2018

Rørleggere bruker spesialverktøy for lodding av polypropylenrør, som vanligvis kalles loddejern, og som opererer på 220V 50 Hz, noe som er ganske akseptabelt for nesten alle industri- og boligbygg.

Modifikasjon av slike enheter kan variere fra hverandre i kraft, størrelse, vekt og jevn utseende (flat og sylindrisk), men likevel forblir sveiseprinsippet det samme. Nedenfor vil vi lage en kort gjennomgang av noen modeller, vurdere de grunnleggende prinsippene for å jobbe med dem, og også vise deg videoen i denne artikkelen.

Lodding og Lodding Polypropylen

Verktøyoversikt

Merk. I tillegg til selve oppvarmingsaggregatet inneholder settet for lodding av polypropylenrør også spesielle dyser med forskjellige diametre som tilsvarer standardtverrsnittet av propylenrør. Slike elementer kan være av aluminiumlegering, som også kan belegges med Teflon. Sistnevnte alternativ er dyrere, men når du arbeider med Teflon PP, holder du ikke, noe som letter jobben.

Elektrisk loddejern for lodding av polypropylenrør CANDAN SM-06 har et dobbeltvarmeelement, det vil si to 750 W varmeelementer som gjør det mulig å spare strøm i ventetiden samtidig som verktøyet holder seg varmt. I motsetning til SM-01 og SM-03, kan du på modifikasjonen av CM-06 bruke en dyse med en diameter på ikke mer enn 40 mm, siden her er varmeelementet noe innsnevret, noe som igjen bidrar til lavere energiforbruk.
Sett sammen med enheten leveres med 4 parede dyser for 20 mm, 25 mm, 32 mm og 40 mm, en metrisk målebånd, et nivå, en nøkkel for innstilling av dyser og saks, og alt passer inn i en metallkasse. Termostaten til loddejernet er designet for oppvarming opp til 300 ° C, men maksimal temperatur brukes ekstremt sjelden. Enheten kan brukes fra et husholdningsnettverk på 220V 50 Hz, utstyrt med en automatisk pose ikke mindre enn 16A.

CANDAN SM-04 loddejern er mer designet for sveising av rør med stort tverrsnitt polypropylen. Oppvarmingsdelen er laget i form av en disk, hvor det bare er ett hull for å feste det avtagbare paret. Modifikasjonen av SM-04 har en liten masse som øker ikke bare den enkle transporten, men øker også den enkle driften i forskjellige stillinger, men samtidig er det en ganske kraftig enhet med to varmeelementer på 1000W hver, noe som gjør at du kan spare strøm i ventetiden samtidig som verktøyet er varmt.
Temperaturområdet som er angitt av termostaten, kan variere fra 50 ° C til 320 ° C - dette gjør det mulig å arbeide i kalde kjellere og ute i blått vær. Pakken inneholder også 3 dyser for 50 mm, 63 mm og 75 mm, en metrisk målebånd, et nivå, en nøkkel for montering av dyser og en saks, og alt passer inn i et metallhus. Men om nødvendig kan instruksjonen i tillegg kjøpe par dyser for 20 mm, 25 mm, 32 mm, 40 mm, 90 mm og 110 mm - kraften til loddejernet vil være nok

Elektrisk utstyr for lodding av polypropylenrør Eral ER-01 (LUX) brukes til sveising av polypropylenrør og beslag med en diameter på 16 mm til 75 mm, har en total effekt på 1500 W, som leveres av to varmeelementer på 750 W hver. Oppvarmingsdelen har en flat form med tre hull for å fikse paret av utskiftbare dyser, og et spesielt stativ gjør det mulig å feste enheten, både i horisontal og vertikal stilling.
Temperaturområdet som er angitt av termostaten, kan variere fra 50 ° C til 320 ° C - dette gjør det mulig å arbeide i kalde kjellere og ute i blått vær. Pakken inneholder også 4 dyser for 20 mm, 25 mm, 32 mm og 40 mm, en metrisk målebånd, et nivå, en nøkkel for innstilling av dyser og saks, og alt dette passer inn i et metallhus. Men om nødvendig er det mulig å i tillegg kjøpe doble dyser for 50 mm, 63 mm og 75 mm - kraften til loddejernet vil være nok

Elektrisk maskin for lodding av polypropylenrør med stort tverrsnitt, oppvarmingsdelen er laget i form av en disk, hvor det bare er ett hull for å feste det avtagbare paret av foring. ER-03-modifikasjonen har en lav masse som øker ikke bare den enkle transporten, men øker også den enkle driften i forskjellige stillinger, men samtidig er det ganske kraftig enhet med to varmeelementer på 1000W hver, noe som gjør at du kan spare strøm i ventetiden samtidig som verktøyet er varmt.
Temperaturområdet som er angitt av termostaten, kan variere fra 50 ° C til 320 ° C - dette gjør det mulig å arbeide i kalde kjellere og ute i blått vær. Pakken inneholder også 3 dyser for 50 mm, 63 mm og 75 mm, en metrisk målebånd, et nivå, en nøkkel for montering av dyser og en saks, og alt passer inn i et metallhus. Men om nødvendig kan du også kjøpe et par dyser for 20 mm, 25 mm, 32 mm, 40 mm, 90 mm, 110 mm og 125 mm. Løftjernets kraft vil være nok

Den elektriske enheten for lodding av polypropylenrør STURM TW-7218 er noe forskjellig fra xiphoid loddejern i sin sylindriske form, selv om den har samme periodiske type oppvarming med en maksimal temperatur på 300 ° C. Strømmen til denne enheten er 1880W, som gjør det mulig å operere fra et husholdningsnettverk på 220V 50Hz, som er beskyttet av en automatisk 16A. uparmade dyser, som leveres fra produsenten, har et Teflon belegg, hvor prisen naturlig øker.
Oppvarmingstiden til den uparbeide pakningen på sylinderen er 10 minutter ved romtemperatur.. I tillegg til loddejernet med stativ, inneholder metallvesken også 3 unpaired vedlegg for 20 mm, 25 mm og 32 mm, en sekskantnøkkel og en skrutrekker.

Rør sveising

Ulike polypropylenrør brukes til forskjellige vannrørstemperaturer, hvor et helvannsrør brukes til kaldt vann, PPR med aluminiumforsterkning brukes til varmtvannsforsyning, og glassfiber brukes som et forsterkende lag for oppvarming.

Det antas at PPR med aluminium kan tåle vanntemperaturer opptil 90 ° C uten deformasjon, men PPR med glassfiber kan tåle opp til 150 ° C, men i varmt vann og oppvarming øker væsken vanligvis ikke over 80-85 ° C. Derfor brukes PPR vanligvis som et varmt alternativ. med aluminium. (Se også artikkelen Polypropylen kloakkrør: funksjoner.)

Det forsterkende laget kan ligge midt i polypropylenvegget, men det kan også ligge nær toppen - det viser seg at oppvarmingsdysen vil fjerne PPR, fjerne folien, og dette vil senke leddets kvalitet. For å unngå et slikt problem, brukes en trimmer som fjerner enden av aluminiumsfolie, men det er bedre å velge rør med sentral forsterkning - dette sparer tid.

Merk. De fleste håndverkere foretrekker å jobbe med aluminiumsrør, og bruker det også for kaldt vann, da den varme PPR har tykkere vegger.

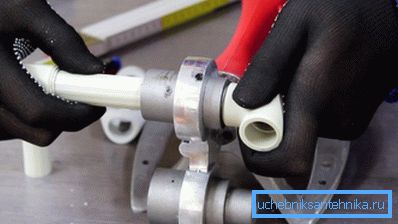

På toppbildet ser du stadier av sveising av et polypropylenrør med loddejern, men hver av øyeblikkene krever en viss tid. Så holdes røret og montering på den varme dysen, bør den vare 5-10 sekunder, og den samme tiden skal holdes i hendene på den tilkoblede noden slik at loddet kan avkjøles.

konklusjon

Det er ingen begrensninger på sammenkoblede og uparrede vedlegg, derfor er inngangsdybden til røret og montering regulert av egne hender og skal ikke være mer enn 15 mm. Ellers vil enden hvile mot partisjonen av beslaget, noe som vil gjøre rørledningen gjennomtrengelighet lavere.
