Hva er den termostatventil som brukes i husvarmesystemer

For tiden, mange eiere av private hus og boliger, for å varme opp sine hjem og få uavhengig varmtvannsforsyning, installerer autonome varmesystemer med egen varmekilde. Dette gjør det mulig å opprettholde en behagelig temperatur i huset gjennom året, og den ubestridelige fordelen ved en slik ordning er den konstante tilgjengeligheten av varmt vann i huset.

Utseendet til den blandende termostatregulatoren.

Oversikt over termostatisk blandeventil

Prinsippet for drift av et autonomt oppvarmingssystem er at et arbeidsfluid sirkulerer kontinuerlig rundt den lukkede kretsen av en gass-, væske- eller fastbrennstoffkoker, som overfører varmen fra kjelen til vannstrålerne og fordeler det jevnt i hele huset. Det samme prinsippet gjelder varmtvannsforsyningssystemet, men i dette tilfellet fungerer det ikke i henhold til en lukket krets, men i henhold til et gjennomstrømningsskjema, overfører det oppvarmede vannet fra kjelen til sanitære sanitære apparater.

For å konstant opprettholde temperaturen på vann eller annet kjølevæske i systemet på et gitt nivå, brukes en automatisk enhet, som kalles en termostatblandingsventil for varmtvannsforsyning og autonome varmesystemer.

Tilkoblingsskjema i varmtvannssystemet.

Hovedfunksjonene til termostatventilen

Hovedformålet med den treveis termostatiske blandingsanordningen er å stabile opprettholde den etablerte temperaturen til arbeidsfluidet (vann, frostvæske eller annet kjølemiddel) i autonome oppvarmings- og varmtvannssystemer.

Overholdelse av denne tilstanden når du installerer hjemmekommunikasjonskommunikasjon med egne hender bidrar til å løse et antall av følgende oppgaver:

  1. Vann i varmtvannsoppvarmingskretsen kan oppvarmes til en temperatur på +95 ° C, som kan føre til forbrenning når forbrukerens kraner åpnes, og i nærvær av en blandeventil, vil temperaturen ha en konstant verdi ikke høyere enn +60 ° C.
  2. Redusert temperatur i returvarmekretsen kan forårsake kondensdannelse., Ved å installere en treveisventil kan temperaturen på vannet i returrøret økes til anbefalt verdi.
  3. Tilførsel av kaldt vann til varmtvannsforsyningslinjen rett foran forbrukerne sparer opptil 25% av drivstoff eller elektrisitet, som brukes til oppvarming.
Bildet viser tilkoblingsskjemaet i varmesystemet.

Tips! I tillegg til de viktigste radiatoroppvarming og varmtvann til husholdningsbruk, er slike apparater også tilrådelig å bruke i husholdningssystemer med varmtvanns gulv.

Tekniske spesifikasjoner

I normal modus kan en termostatfordeler fungere feilfritt i flere år, og utfører sine funksjoner på riktig måte, mens det finnes flere modeller av disse enhetene, som avviger fra hverandre i deres parametere og type gjenget tilkobling for tilkobling til varme- eller vannforsyningskretsen.

I henhold til instruksjonshåndboken, avhengig av den spesifikke modellen, har moderne treveisblandende termostatventiler følgende tekniske egenskaper:

  1. Saken av enheten er laget av høy kvalitet messing eller bronse, som har en nikkel-krom beskyttende og dekorative galvanisering.
  2. Maksimum tillatt trykk i oppvarmings- eller varmtvannssystemet er 10 kg / cm?.
  3. Den maksimalt tillatte kjølevannstemperaturen er: for varmekjeler - 95 ° C; for solcellepaneler og vannoppvarming solstasjoner - 110 ° С.
  4. Utvalget av manuell innstilling av arbeidsfluidets temperatur, avhengig av den spesifikke modellen, kan være i følgende grenser fra 20 til 60 ° C.
  5. Typen av gjenget tilkobling, avhengig av modellen, kan være av følgende typer: Rp3 / 4 "; G3 / 4 "; G1; G1 1/2 ".
  6. Nominell gjennomstrømning i henholdsvis driftsmodus kan variere fra 1,6 til 2,5 m / time.

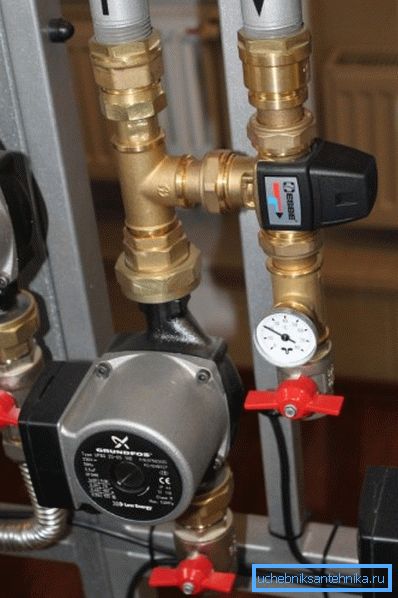

Kaldvannblandingsenhet i sanitetspanel.

Tips! Ved første øyekast kan prisen på denne enheten virke ganske høy, men ettersom besparelsene i drivstoff og forbrukes elektrisitet, kan kostnadene ved å kjøpe det lønne seg innen 1-2 år.

Intern struktur og prinsipp for drift

Strukturelt er termostatblandingsventilen en støpt metallkropp laget av messing eller bronse, som har tre gjengede ledninger for tilkobling til rørledningen. Innvendig er det et temperaturfølsomt element, en bevegelig stang og en fjærbelastet ventil som kan tett anbringe en av de to setene.

Enheten til treveisventilen i seksjonen.

Det generelle prinsipp for drift av en termostatisk blandeventil er at det temperaturfølsomme elementet øker i volum under påvirkning av varme og beveges av en bevegelig stang, på hvilken en avstengningsventil er installert.

  1. Når varmt vann kommer inn fra nedre dyse, kommer det fritt inn i høyre dyse til arbeidselementet er oppvarmet til en bestemt temperatur.
  2. Etter oppvarming av det termosensitive elementet over en forhåndsbestemt temperatur, begynner den å ekspandere og beveger ventilen ned, slik at varmtvannsforsyningen fra den nedre dysen slås av og åpner kaldt vannforsyning fra venstre dyse.
  3. Etter blanding i kaldt vann og utjevning av temperaturen komprimeres kroppen av arbeidselementet til riving, og ventilplaten under påvirkning av fjæren tar samme posisjon.
Generell enhet og forklarende bilde til beskrivelsen av operasjonsprinsippet.

Vær oppmerksom på! I varmekedlings retursystemet skjer installasjonen av blandeventilen i motsatt rekkefølge: Når kjølevæsken avkjøler, blir varmt vann fra direkte tilførselsrørledningen blandet inn i rørledningen.

konklusjon

Til slutt skal det bemerkes at den mekaniske blandeventilen er en ganske enkel og svært pålitelig enhet, hvis drift kan være umerkelig ved første øyekast, men bruken vil bidra til å unngå mange ubehagelige konsekvenser i fremtiden, slik at installasjonen ikke bør overses.

For å visuelt evaluere sitt arbeid i aksjon, kan du se videoen i denne artikkelen, samt utforske andre ordninger som viser prinsippet om sitt arbeid på dette nettstedet.
