Diameter og høyde på røret over taket for

18-02-2018
Miscellanea

Garantien for at et hyggelig mikroklima alltid skal oppbevares i et nytt hus, er arrangementet av et høyverdig luftsirkulasjonssystem. Men for at slik kommunikasjon skal fungere effektivt og effektivt, er det nødvendig å beregne den nødvendige lengden og diameteren til kanalen på riktig måte.

For å kunne beregne, må du være kjent med kravene til systemet, og bruke en av de utviklede metodene for beregning.

Utgangssteder på takflaten

Konsekvenser av dårlig ventilasjon

Svette vinduer

Konsekvensene av analfabetert kanalarbeid kan være følgende faktorer:

  • Mangel på oksygen i rommet;
  • Høy luftfuktighet;
  • Fremveksten av sot på kjøkkenets vegger;
  • Fogging vinduer i rommet;
  • Utseendet av sopp på overflaten av veggene.

For å kunne bygge et system med utstrømning av luftmasser med egne hender, kan produkter av to typer seksjoner brukes:

  1. kvadrat - installert i konstruksjon av en tvunget type ved hjelp av spesialiserte enheter;
  2. runde - brukes til montering av enkle systemer og er de mest holdbare, forseglede produktene med utmerket aerodynamisk ytelse.

Beregning av hovedparametrene

Hovedventilasjonsparametrene er tilførselsluftvolumet og rørets diameter (se også artikkelen Kabling i rør: installasjonsteknologi for maksimal sikkerhet).

Regulatory inflow volum

Bestemmelsen av tilførselsluftsvolumet er laget i henhold til kravene i reguleringsdokumentasjonen og valutakursindikatoren.

Også volumet bestemmes avhengig av romtypen og dens formål:

  1. Boligbygg - 20 cu. m / h (midlertidig opphold), 60 cu. m / h (permanent opphold);
  2. Utehus - 180 cu. m / h

Diameter av luftkanaler

I foto - produktene med forskjellig diameter

For å bestemme diametrene til elementene i systemet med naturlig tilstrømning uten å installere utstyr for tvungen sirkulasjon av strømmer, utføres beregninger basert på følgende indikatorer:

  1. Seksjon av et ventilasjonshull;
  2. Området på rommet.

Mer nøyaktige tall oppnås ved komplekse beregninger.

Funksjoner for å bestemme lengden

Den viktigste parameteren for en slik kommunikasjon er høyden på ventilasjonsrøret over taket. Det forener ventilasjonskanalene i hele huset og tjener som luftutløp til miljøet.

Tabellberegninger

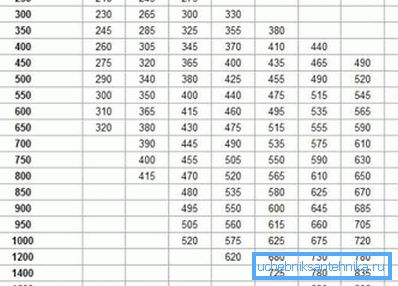

Luftkanalparametere (bredde, høyde, diameter)

Høyden på ventilasjonsrøret over taket i henhold til SNIP er direkte avhengig av diameteren, og det kan bestemmes ved bruk av bordet som presenteres.

Ved hjelp av denne tabellen er det nødvendig å vurdere følgende punkter:

  • Høyde på skorsteinen over taket og ventilen skal være den samme hvis de ligger nær hverandre.. Dette er nødvendig for å hindre at røyk kommer inn i boligen gjennom luftkanaler i oppvarmingsperioden;
  • Høyden på røret over takets tak skal overskride den med 0,5 meter i tilfelle at den ligger i en avstand på ikke mer enn 1,5 m;

Vær oppmerksom på! Samme regel gjelder hvis utgangen ligger i en avstand på ikke mer enn 1,5 m fra brystet.

  • Konklusjonen kan være lavere enn nivået på skøyten, hvis den ligger i en avstand på 1,5-3 m;

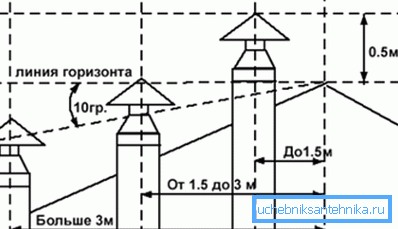

Plassering i forhold til åsen
  • Hvis installasjonen utføres på et flatt tak, skal minimumshøyden være 50 cm.

Council. Ved å velge både selve røret og utløpsstedet til overflaten av taket, er det nødvendig å sørge for et tilstrekkelig nivå av motstand mot luftstrømmen. Materialet må tåle en belastning på 40-60 kg per kvadratmeter. overflate, en slik last kan sammenlignes med en storm på 10 poeng.

Programvare applikasjon

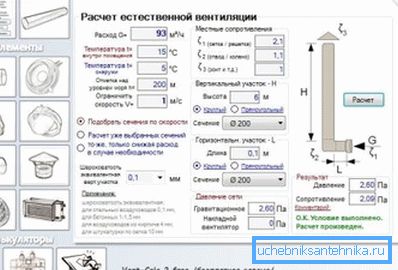

Bruk av programmer

Alle beregningene som kreves for riktig ventilasjon i hjemmet er ganske komplekse og tidkrevende, og derfor ble det utviklet spesialiserte programmer som vil beregne alt for deg.

For å begynne med, krever instruksjonen beregningen av det optimale innstrømningsvolumet, basert på formålet med rommet. Deretter beregnes parametrene til luftkanalen, avhengig av parametrene for den utformede kommunikasjonen og de mottatte tallene.

Programvaren utfører alle operasjoner, og baserer seg også på følgende parametere:

  • Indikasjoner av gjennomsnittstemperatur i og utenfor;
  • Geometriske parametere;
  • Roughness indeks i strukturen, som avhenger av typen materiale;
  • Motstand mot bevegelse av luftmasser.

Resultatet av programmet vil være nøyaktige estimater av kanalrørets diameter, som vil sirkulere luften i boligen.

Council. Ved beregning er det nødvendig å ikke miste en slik parameter som lokal sirkulasjonsmotstand. Slike motstand kan være forårsaket av tilstedeværelse av rister, rister, albuer og andre anordninger ved ventilasjonsåpningene.

Som konklusjon

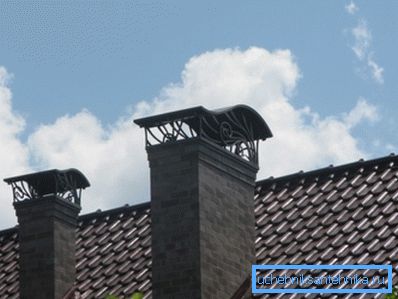

Metal pin

Den riktige beregningen vil tillate i enhver bolig å opprette et system for sirkulasjon av luftstrømmer som kan opprettholde behagelige levekår og opprettholde nødvendig luftfuktighet. Prisen på et slikt system vil være optimalt (se også artikkelen Fittings for rør: typer og design).

En video i denne artikkelen vil åpne enda mer finesser og nyanser av valg av diameter og høyde på ventilasjonsutgangen over taknivået.
