Hjemmelagde sleder til en snøscooter laget av plastrør: 10

19-07-2018
Miscellanea

Polymerrør - et allsidig materiale som er perfekt for å arrangere vannforsyning, kloakk og oppvarming i et hus eller en leilighet. Imidlertid, i hendene på en hjemmebrukmann som har en bemerkelsesverdig fantasi og et uopprettelig ønske om å gjøre noe alene, kan PVC-deler bli ganske intrikate, men ikke mindre nyttige produkter. For eksempel, i en slede for en snøscooter laget av plastrør, vil produksjonsprosessen bli diskutert nedenfor.

Sleder fra plastrør kan gjøres selvstendig

Varianter av slede trailere

Det bør bemerkes at du ikke finner en universell modell.

Hvilke sleder må brukes er påvirket av mange faktorer:

  • spesifisiteten til ruten som skal overvinnes;
  • høyde og tetthet av snødekke
  • terreng funksjoner og så videre.

Vurder de vanligste typene.

frakt

Utformingen av disse sledene er ganske komplisert. Skis brukes til glidning, som kan kobles til rammen med støtdempere. Det finnes varianter designet for å transportere tung og stor last.

Noen ganger er det plassert en spesialboks på lastsleden, som du kan ta på lange turistreiser.

Den største fordelen med lastlederen er en stor bæreevne og utmerket manøvrerbarhet. Disse parametrene avhenger av rammens størrelse (jo bredere, jo mer stabil er sleden) og området på glidebanen (hvilken type løpere som brukes).

Det er også ønskelig at plattformen ligger høyt på snønasten. Så lasten ble beskyttet mot å bli våt. Men gjør ikke sledene for høye, ellers vil de ofte svinge på svinger.

Bilder av lasteslede

skraper

En veldig vanlig type sleigh. Deres design er ekstremt enkelt. De selges i alle spesialiserte turistbutikker og er relativt billige.

Volokushi har en stor ulempe - på grunn av deres egenskaper, skader de ofte forkanten og hitchen.

Men fordelene er tydelige:

  • liten vekt;
  • lavt tyngdepunkt;
  • rask lasting og lossing av bagasjen;
  • mangel på frostskader
  • evnen til å transportere en liten last med vann.

Volokushi absolutt ikke ment å transportere folk. Hele overflaten av huset er i kontakt med snøen, og det er derfor ikke mulig å installere støtdempere. I tillegg, til forskjell fra modellene med ski, har disse sledene effekten av steiner, snødrift og uregelmessigheter i hele skroget, noe som utvilsomt påvirker komforten.

Sled Trail

passasjer

Få er vanlige i vårt land på grunn av mangel på egnet infrastruktur (utstyrt snøputer og parkeringsplasser). Ofte er disse sledene laget av elskere av vinterfiske selv.

De er et plast- eller kryssfinerhus montert på skid. Hytta kan utstyres med varmeapparat og belysningsutstyr.

Ulempen er mye vekt, fordi for transport må du bruke kraftige snøscootere utstyrt med et firetakts drivaggregat.

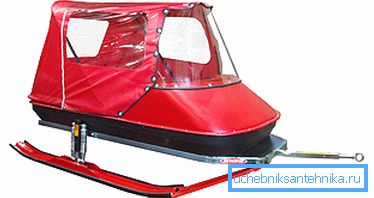

Passasjerslede for snøscooter

Sledens designegenskaper

Før du starter byggearbeid, er det nødvendig å finne ut hvilke grunnleggende elementer sleden består av. Faktum er at produksjonsprosessen omfatter flere stadier, hvor hver enkelt nodal del er laget.

Det er nødvendig at du forstår formålet med hver av dem:

  1. Hoveddelen av en hvilken som helst slei er rammen, som er det grunnleggende støtteelementet for hele strukturen. Det bør være like holdbart som det avhenger av:
    • Sikkerhet i drift av selvfremstillet slede;
    • varigheten av problemfri drift;
    • påliteligheten til enheten som helhet.

    Med tanke på at sledene til en snøscooter vil bli brukt under vanskelige forhold, må rammen tolereres godt av negative omgivelsestemperaturer, samt slag som sledene hele tiden gjennomgår mens de kjører gjennom en skog eller busk.

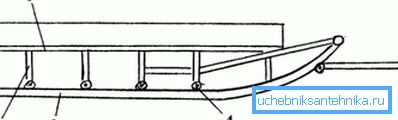

    Sledge design: 1 - ramme, 2 - løpere, 3 - stolper, 4 - sted for vedheft

    Ellers vil du bli ubehagelig overrasket når de lastede slærene faller fra hverandre under turen og dumper alle dine eiendeler på snøen midt i en skogsrengjøring.

    1. Det andre viktige elementet er løpene. Stabilitet er også veldig viktig her, men en annen viktig detalj er enkel drift. Avhenger av dette om sleden vil tippe over når du svinger eller ikke.

    Det siste punktet - størrelsen på strukturen. Denne parameteren er valgt individuelt basert på oppgavene som skal løses med hjelpen.

    Sleder kan være små, men manøvrerbare og lette. Eller det vil være en solid, robust design, designet for å bære betydelige belastninger. Du bestemmer deg.

    Sled making

    Verktøy og materialer

    Når du har bestemt deg for størrelsen, kan du begynne å jobbe.

    For å lage sleder til PVC snøscootere, trenger du følgende verktøy og materialer:

    • Polymerrør til slede (de kjøpes i butikken, men du kan også bruke gamle igjen fra reparasjon eller demontering av et brukt VVS-system);
    • hacksaw eller spesiell sakse for kutting av plastrør;
    • apparater for sveising av rør og beslag;
    • industriell hårføner, ved hjelp av hvilken plastrør vil bli oppvarmet og bøyd;
    • skarp metallverk kniv;
    • sliping papirfiler;
    • markør for merking av deler;
    • Bolter og muttere for feste deler;
    • metall hjørner, som vil styrke de viktigste punktene i forsamlingen.

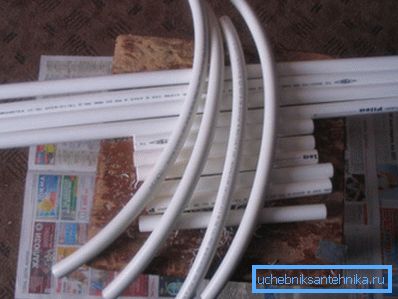

    Plastrør for å lage sleder

    Arbeidsordre

    Det er lett å lage slede fra plastrør med egne hender. Prisen på materialet er lavt, noe som vil spare en betydelig sum penger du ville ha tilbrakt ved å kjøpe ferdige modeller solgt i spesialforretninger.

    Instruksjonene for produksjon består av flere påfølgende trinn:

    1. Det første du må gjøre er å bruke linjene til rørene som vil bli brukt til å kutte dem.. Det er nødvendig å være spesielt oppmerksom på nøye overholdelse av dimensjoner, ellers vil sledene bli asymmetriske, og arbeidet må bli omgjort. Rørendene skal smeltes eller festes ved hjelp av beslag. Hvis du ikke skal gjøre dette, kan du kutte endene på delene i en vinkel på 45 grader og fest rammen med metallhjørner.

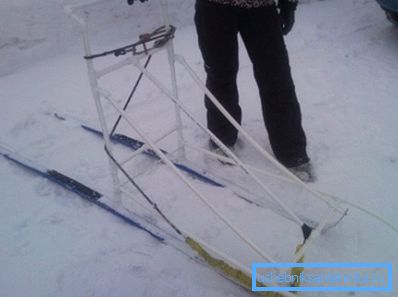

    En av alternativene for slederammen
    1. Gitt at sleden vanligvis er rektangulær, vil rammen trenge to lange og to korte deler.. Etter markering og kutting, må endene rengjøres grundig med et papir eller en fil.
    2. Deretter legges rammen på arbeidsbenke eller gulv og kontrolleres igjen for å overholde designdimensjonene.. Deretter utføres sveisingen. Hvis du ikke har et spesielt loddejern, kan du stryke med bolter og muttere. For å gi styrke i dette tilfellet, brukes metall hjørner.

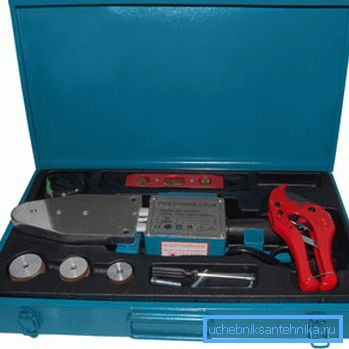

    Det anbefales å bruke et spesielt loddejern for sveising av polymerrør.

    Tips! Bruk av sveisemaskinen er å foretrekke. Med den får du en sterkere forbindelse, og tiden til jobb vil ta mindre. Hvis du ikke vil kjøpe et spesialisert verktøy, kan du leie det på en spesialisert maskinvarebutikk.

    1. For å gi styrke til rammen (spesielt når du lagerlast), må den styrkes med flere kryssbjelker.. Til dette formål må du kutte flere rør av passende lengde og bearbeide endene med en fil, noe som gir en oval form som svarer til rørets diameter. Videre er de satt inn i rammen i form av stivere og smeltet eller festet med metallhjørner. Husk at rammenhetens kvalitet og grundighet vil avhenge av sledens styrke.
    2. Det neste trinnet - produksjon av stativer. Høyden over sleden over snønivået vil avhenge av lengden. Det er tilrådelig å ta hensyn til følgende nyanser:
      • for høye sleder vil ofte rulle over når de svinger på grunn av et høyt tyngdepunkt;
      • plattformen på lave rack vil være dårlig for å passere gjennom dyp snø, og lasten som ligger på den, blir våt.

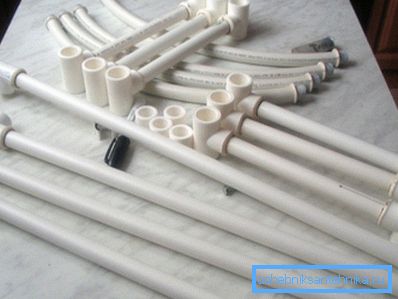

      Størrelsen på stativene er valgt ut fra sledens høyde

      Tips! Den optimale høyden på sleden er fra 20 til 30 cm. Det er denne lengden at stativene som forbinder rammen med løpene, skal være.

      1. Antall støtter avhenger av lengden på sleden, men for holdbarhet og pålitelighet må de gjøres mer.. Det er ønskelig at 6-8 stykker monteres på hver side. De skal også arkiveres (sirkulær seksjon) for å passe til rammen. I arbeidsprosessen, prøv hele tiden på den delen av sveiseplassen. Bunnen av rekkene kan være forskjellig:
        • flat - hvis du planlegger å bruke flate brede løpere (for eksempel fra kuttpolymerrør av stor størrelse);
        • halvcirkulær - hvis løpens løpere er runde (fra vanlige plastdeler med liten diameter).
        1. På slutten av passformen er størrelsene på stolpene festet til rammen ved hjelp av loddejern eller hjørner.. Pass på at alle ble satt glatt, uten forvrengninger.
        2. Nå kom løpene til løpene. For å gjøre dette skal du bestemme skjemaet. Den enkleste måten å lage runeskis fra vanlige rør. Imidlertid er dette alternativet mindre komfortabelt i drift, siden sleden vil ofte falle gjennom snøskorpen og svinge dårlig.

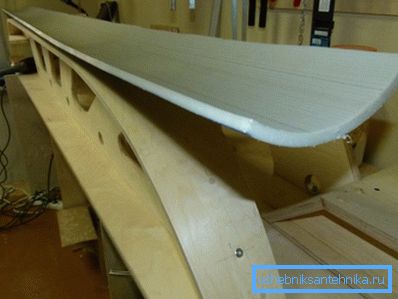

        For skids brukes PVC-rør stor, sådet sammen

        Hjemmelagde sleder fra plastrør med flate ski er mer stabile og manøvrerbare. Når du svinger i høy hastighet, vil snøscooteren ikke spisse over til siden.

        1. For å lage flate ski fra runde rør, må de kuttes i lengderetning og rettet.. For dette bruk en bygdørker. I ekstreme tilfeller kan delen også oppvarmes over en åpen ild, men dette bør gjøres forsiktig, siden plasten kan smelte. Varm opp røret med en hårføner, på toppen av det må du sette et brett med en last og la den avkjøles helt. Den fremre bøyningen er gjort på samme måte.
        2. For at sledene skal passere gjennom dyp snø, må skøytens bøyning gjøres stor og den øvre enden festes til rammen, og danner en halvcirkel. På toppen av rammen kan monteres sete, boks for transport av ting og annet tilbehør av ditt valg.
        På toppen av sleden kan installeres noe design

        Ikke glem å montere trekkstangen, som sleden skal monteres på påhengerenheten snøscooter.

        Tips! Det anbefales å montere og installere en enkel elektrisk krets med en lyspære, som er montert på instrumentbrettet. Når sleden er fjernet fra tilhengerhaken, åpnes kjeden, som signaliseres av lysene. Så, du vil ikke miste sleden mens du kjører gjennom skogen.

        konklusjon

        I tillegg til snøscootertraileren kan barnas slede på samme måte gjøres. Det er bare nødvendig å velge riktig størrelse. For mer informasjon, se videoen i denne artikkelen.
