Hvordan beregne skorsteinen: tekniske funksjoner

Effektiviteten til en oppvarmingskjele i kjelerom, som det er kjent, avhenger av trykk. I sin tur påvirker nivået av barometertrykk, uteluftstemperaturen, temperaturen på forbrenningsproduktene, samt parametrene til røykrøret, hvis dimensjoner utføres med særlig nøyaktighet, påvirkningskraften av kraften. I denne artikkelen vurderer vi kort hvordan metoden for beregning av skorsteinen utføres med et naturlig utkast.

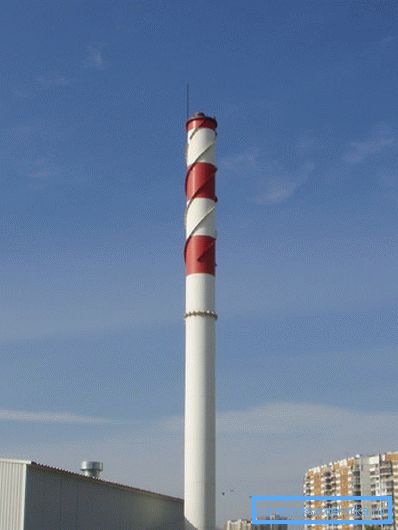

Kjele skorstein

Generell informasjon

Røykrør er bygget av en rekke materialer, det kan være:

  • murstein;
  • glassfiber;
  • Forsterket betong og så videre

Spesielt er modulære konstruksjoner laget av rustfritt stål, som er samlet fra separate deler, som designer, blitt populære i nyere tid. De er ganske sterke og holdbare, samtidig er prisen på materialer ganske akseptabelt. Imidlertid, uavhengig av byggematerialet, utføres installasjonen først etter utarbeidelsen av prosjektet, laget på grunnlag av flere flertrinns beregninger.

På bildet - rustfritt stål skorstein

Prosjektet er svært viktig, for eksempel med utilstrekkelig skorsteinhøyde, utkastet i systemet kan være for svakt for å opprettholde forbrenningsprosessen i forbrenningskammeret i kjelen. For å eliminere denne feilen, er det nødvendig å installere røykutslippere som gir kunstig trekkraft, noe som medfører tilleggskostnader.

I tillegg er en viktig parameter for skorsteinen miljøvennlighet - fjerning av gasser i atmosfæren og videre spredning skal utføres i en høyde som overskrider alle bygninger i området.

Beregningen av skorsteinen innebærer bestemmelse av flere parametere:

  • Aerodynamiske data;
  • Bestemmelse av høyde;
  • Styrkeberegning.

Ta en titt på funksjonene i alle disse beregningene.

Utforming av industrielle skorstene innebærer komplekse beregninger.

Peisberegning

Aerodynamisk beregning

Denne delen av designen lar deg kjenne gjennom strukturen. Denne parameteren skal sikre problemfri fjerning av forbrenningsprodukter når kjelehuset opererer med full kapasitet.

Feil beregnet skorstein gjennomstrømning kan forårsake røyk å bygge opp i kjelen eller kanalen. Derfor utføres ingeniørberegninger av diameteren av den fremtidige strukturen av spesialister som har riktig spesialutdanning.

Funksjonene bestemmer rørets høyde

Som nevnt ovenfor, når det utformes en røykavgassstruktur, er det nødvendig å begrunne sin størrelse fra et miljømessig synspunkt. Dette bør ta hensyn til beregningen av spredning av skadelige stoffer i miljøet, som dannes under forbrenning av drivstoffet.

Peis bør være over nærliggende bygninger.

Det skal også bemerkes at beregningen av høyden på skorsteinen til kjeleområdet må oppfylle sanitære standarder som gjelder for kommersielle og fabrikkforetak. Dessuten må bakgrunnskonsentrasjonen av farlige stoffer i atmosfæren som er oppnådd som følge av andre forurensningskilder, tas i betraktning.

I tillegg avhenger strukturen av en rekke andre faktorer, som for eksempel:

  • Meteorologisk regime av atmosfæren på kjeleområdet;
  • Eksosgass temperatur;
  • Gjennomsnittlig lufthastighet;
  • Termisk beregning;
  • Aerodynamisk beregning;
  • Terreng osv.
Utslipp av skadelige stoffer i atmosfæren bør være begrenset

Vær oppmerksom på! Basert på den tillatte mengden utslipp av forurensning, bestemmes og optimal høyde av strukturen. På grunn av det faktum at situasjonen i de fleste tettstedene er ugunstig, struktureres oftest over de beregnede dataene, som tilsvarer det lavest mulige nivået. Når det gjelder tynnbefolket bebyggelse, styres høyden av skorsteinen i høyden av andre kjelehus.

På dette designstrinnet bestemmes således ikke bare konstruksjonshøyde, men også den maksimalt tillatte mengden av utslipp i atmosfæren.

Termisk beregning

Termisk beregning utføres for å bestemme følgende parametere:

  • Temperaturutvidelse av materialet som strukturen vil bli bygget av;
  • Maksimal temperatur på ytterkapslingsdesignet;
  • Type og påkrevd tykkelse på isolasjonsmaterialet.

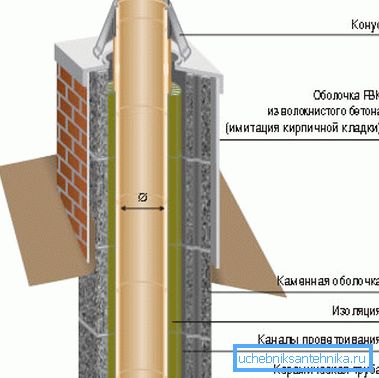

Beregningen er nødvendig for å bestemme utformingen av skorsteinen

Styrke og stabilitet

Så, i første omgang påvirker trekkraften:

  • Diameteren av strukturen;
  • Byggehøyde;
  • Mengden brensel brent i kjele rommet.

Dimensjonene til strukturen avhenger av alle disse parametrene, som i sin tur avhenger av fundamentet.

Men i tillegg til dimensjoner, for å beregne stabiliteten til strukturen, tas følgende faktorer i betraktning:

  • Jordadferd;
  • Seismisk aktivitet;
  • Snø og vindbelastning.

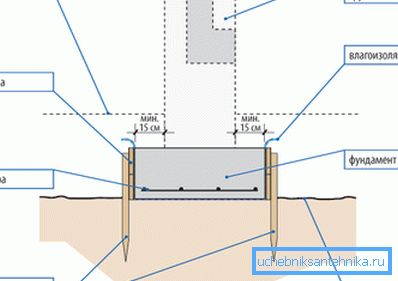

Enhetsstiftelsen skorstein

Basert på alle disse dataene, bestemmer du følgende parametere for fundamentet:

  • Dens design;
  • Eneste område;
  • Leggingsdybde, etc.

I tillegg tillater styrkeegenskapene ikke bare å utføre beregningen av fundamentet, men også for å bestemme den mest optimale formen og utformingen av stammen.

Beregning av husholdnings skorstein

For å bestemme parametrene til skorstenen til et husholdningsfyr med egne hender, er det ikke nødvendig å utføre seriøse ingeniørberegninger. For å gjøre dette kan du bruke en forenklet metode.

Vær oppmerksom på! For å utføre en slik beregning er det nødvendig å kjenne kjelenes kraft, dvs. Den maksimale mengden drivstoff som kan brenne i det i en time. Denne parameteren er inneholdt i passet til utstyret.

Faktum er at alle indikatorer på husholdningsstrukturer er omtrent det samme:

Gasshastighet i røret Minst 2 meter per sekund
Konstruksjonshøyde i henhold til SNiP Ikke mindre enn 5 meter fra risten
Naturgasstrykk per meter Ikke mindre enn 4 Pa
Innløpsgass temperatur 150-200 grader Celsius

Ved å utføre beregningen av strukturen, er det nødvendig å ta hensyn til at trykk er ingenting, men forskjellen i tetthet som utgående gass og luft har, multiplisert med konstruksjonshøyde. Fra dette følger at diameteren av strukturen avhenger av mengden brennstoff som kan brenne i en time, dvs. fra kjelekraft.

Som et resultat er instruksjonene for å utføre beregningen som følger:

  • Hvis kapasiteten til utstyret er kjent, vil volumet av gasser ved inngangen til systemet være som følger: Vg = B * V * (1 + t / 273) / 360, (i m / S).
  • Siden gasshastigheten er kjent, er det mulig å beregne tverrsnittsarealet til skorsteinen ved hjelp av formelen - (F =? * D? / 4) = S (i m?)
  • I henhold til formelen for å bestemme arealet av en sirkel, er det ikke vanskelig å finne en rørdiameter - dt = v4 * B * V * (1 + t / 273) /? *? * 360, i meter.

Tenk på et eksempel på å beregne en skorstein for husholdning. For eksempel kan på brennkammerets rist i en time brenne 10 kg tre med en fuktighet på 25 prosent. I slike tilfeller vil volumet av gasser under normale forhold være 10 mA / kg.

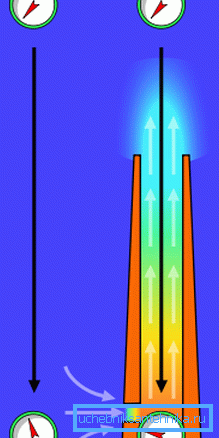

Skorstein utkast

Innløpsgass temperaturen er 150 grader Celsius.

Beregningen av diameteren er som følger:

  • Ved inngangen er volumet av gasser - (10 * 10 * 1,55) / 360 = 0,043 m / sek.
  • Nå kan du finne rørets tverrsnittsareal, til tross for at gassens hastighet er 2 m / s. For dette er det nødvendig å utføre en slik beregning - (4 * 0,043) / 3,14 * 2 = 0,027 m?.
  • Hvis vi erstatter alle de oppnådde tallene i formelen for å finne området i en sirkel, kan vi få den nødvendige diameteren - v4 * 0.34 * 0.043 * (1 + 150/273) / 3.14 * 10 * 360 = 0.165m.

Nå kan du beregne skorsteinens utkast:

  • Med tanke på at 10 kg drivstoff blir brent i timen, beregner vi effekten som følger: Q = 10 * 3300 * 1,16 = 38,28 kW.
  • Den termiske koeffisienten for røret som beregnes er 0,34. Herfra kan du beregne varmetapet per meter - 0,34: 0,196 = 1,73 grader.
  • Fra 5 meter trunk skal tas bort 2 meter av ovnen. Som et resultat vil innløpsgass temperaturen være - 150- (1,73 * 3) = 144,8 grader.
  • Nå kan du få verdien av trykk. For eksempel er lufttemperaturen 0 grader, i dette tilfellet må følgende beregning utføres: -3 * (1,2932-0,8452) = 1,34 mmH2O (naturgasstrykk). Denne verdien er ganske nok for normal drift av gassutblåsningssystemet.

Denne metoden for å beregne en skorstein er ikke så komplisert som det kan virke ved første øyekast, men samtidig er det nok å gjennomføre et effektivt skorsteinsystem for kjeler.

konklusjon

Riktig beregning er nødvendig for bygging av noen skorstein. Ellers kan systemet for fjerning av forbrenningsproduktene virke ineffektivt eller forurense miljøet betydelig, hvilket er uakseptabelt.

For husholdnings skorstein kan du selv gjøre denne beregningen, men fagfolk bør designe systemet for industrielt utstyr. Fra videoen i denne artikkelen kan du få mer informasjon om dette emnet.
