Hvordan bestemme rørets størrelse i inches: bli kjent med
Emnet i denne artikkelen er størrelsen på rør i tommer og millimeter. Vi må gjøre kjent med begrepet betinget passasje og lære å korrelere sine verdier i ulike måleverdier blant dem selv. Så la oss komme i gang.
Møt: VGP

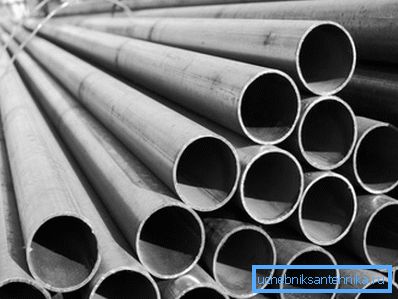

Produkter som vi må utforske, brukes i installasjon av vann- og gassledninger. Alle som noen gang har bodd i et sovjetisk hus, er kjent med dem: nesten til forrige århundreskift ble det bare brukt stålrør for rørleggerarbeid.
Forresten: i henhold til gjeldende regler, kan gass i huset og nå bare legges med stål. Til tross for nedgangen i det tradisjonelle materialets popularitet i byggingen av vannrør, gir han ikke opp sine stillinger helt.
standard
Tekniske krav til produksjon av AIV-rør finnes i GOST nr. 3262-75.
La oss markere hovedpunkter i dokumentet:
- Alle produkter som er produsert i henhold til dette regulatoriske dokumentet, er elektroweldet, det vil si, de blir oppnådd ved å rulle en flat billet i en valsemølle og koking en langsgående søm.
- Lengden på rette segmenter - fra 4 til 12 meter. Lengden kan ikke måles, dimensjonal og flerdimensjonal; I sistnevnte tilfelle er det laget en 5 mm lager for hvert kutt.
- Innenfor rammen av standarden produseres ikke bare svarte stålprodukter, men også produkter med et sink anti-korrosjonsbelegg..
Et viktig punkt: Ved montering av et rørlegger- eller varmesystem laget av galvanisert, brukes bare gjengede tilkoblinger. Instruksjonen er relatert til det faktum at sink brenner på sveisene. Som et resultat av dette, når vi bruker sveising, får vi faktisk en rørledning som ikke er beskyttet mot korrosjon, hvor løpemålerprisen er en og en halv ganger høyere enn for svart stål.
- Endene er kuttet i rette vinkler mot lengdeaksen. Burrs bør ikke overstige 0,5 mm.
Hva er maksimale toleranser?
| Betinget pass | Maksimalt tillatt avvik av ytre diameter | |
| Normal produksjonsnøyaktighet | Økt produksjonsnøyaktighet | |
| 40 eller mindre | +0,4; -0,5 mm | +0,4; -0,4 mm |
| Over 40 | +0,8; -1% | +0,8; -0,8% |
Stoppe. Hva er dette konseptet - betinget passasje? Tydeligvis er dette ikke det samme som ytre diameter, siden sistnevnte har noen toleranser for en fast betinget passasje.
sortiment
Denne enkle tanken fører oss til søket etter definisjonen av en fjernkontroll, eller betinget passasje, og samtidig til en rekke produkter for installasjon av vann og gassledninger.
Så, hovedparameteren, som er registrert i tabellen i sortimentet - betinget passasje, eller nominell diameter, tradisjonelt forkortet som DU. Denne parameteren tilsvarer omtrent rørledningens indre diameter og indikerer at den er kompatibel med en viss størrelse på beslag for rør og ventiler.
Det er ikke klart? La oss bruke eksemplene.
| Betinget pass | Ytre diameter | Rørveggtykkelse | ||
| lett | ordinære | styrket | ||
| 6 | 10.2 | 1.8 | 2.0 | 2.5 |
| 8 | 13.5 | 2.0 | 2.2 | 2.8 |
| 10 | 17,0 | 2.0 | 2.2 | 2.8 |
| 15 | 21.3 | 2.5 | 2.8 | 3.2 |
| 20 | 26.8 | 2.5 | 2.8 | 3.2 |
| 25 | 33.6 | 2.8 | 3.2 | 4.0 |
| 32 | 42.3 | 2.8 | 3.2 | 4.0 |
| 40 | 48,0 | 3.0 | 3,5 | 4.0 |
| 50 | 60,0 | 3.0 | 3,5 | 4.5 |
| 65 | 75.5 | 3.2 | 4.0 | 4.5 |
| 80 | 88.5 | 3,5 | 4.0 | 4.5 |
| 90 | 101,3 | 3,5 | 4.0 | 4.5 |
| 100 | 114,0 | 4.0 | 4.5 | 5.0 |
| 125 | 140,0 | 4.0 | 4.5 | 5.5 |
| 150 | 165,0 | 4.0 | 4.5 | 5.5 |
For eksempel er et rør DN 32 (den betingede passasjen angitt uten å kalle mengder, selv om millimeter er underforstått når den vurderes), har en ytre diameter på 42,3. Avhengig av versjonen kan den indre diameteren være 42,3-2,8x2 = 36,7; 42,3-3,2x2 = 35,9 og 42,3-4,0x2 = 34,3.
Til tross for spredningen av de indre seksjonene, er alle disse produktene kompatible med DN 32-ventilen. Hver av dem kan kuttes til en rørtråd av passende størrelse som passer perfekt inn i ventilens innvendige tråd, og etter spolen vil den sikre tilkoblingens tetthet.
Rørtråder
Marerittet er ikke over ennå, kjære leser.
Rørtråder måles tradisjonelt ikke i millimeter, men i britiske tommer. Årsaken er at tilsvarende standard (NPS, nominell rørstørrelse) er av nordamerikansk opprinnelse.
Henvisning: Den britiske tommelen er lik 2,54 cm. Derfor bør dimensjonene av rør i tommer og centimeter i teorien være relatert til 1: 2.54.
Sjekk ut våre teoretiske studier. Heldigvis er det ikke nødvendig å gå langt: Et bord med rørstørrelser i inches og millimeter finnes i teksten til samme NPS. Vi gir de mest populære verdiene som brukes i bygging av kommunikasjon innen private og leilighetsbygg.
| Rørtråd tommer | Betinget pass |
| 1/2 | 15 |
| 3/4 | 20 |
| 1 | 25 |
| 1 1/4 | 32 |
| 1 1/2 | 40 |
| 2 | 50 |
| 2 1/2 | 65 |
| 3 | 80 |
| 3 1/2 | 90 |
Sammenlign nå standardrørstørrelsen i tommer og mm.
- Dimensjoner på en halv tommer rør skal være lik 25,4 / 2 = 12,7 mm. Ifølge tabellen svarer den til DU 15. Neste - verre: de faktiske dimensjonene av røret er 1: 2 tommer (ytre diameter i henhold til GOST 3262-75) og er totalt 21,3.
- Rørmål 1 tommer er ikke 25,4, men DN 25 (ytre diameter 33,6).
- En annen størrelse - et rør 2 tommer (2 x 25,4 = 50,8) - tilsvarer DN 50 med en ytre diameter på 60.
konklusjon
Det er helt klart. Rørstørrelser i tommer og mm er korrelert ikke-lineært uten konstant proporsjon. Akk, tabellen over deres forhold kan bare huskes. Som vanlig vil videoen i denne artikkelen tilfredsstille leseren med ytterligere tematisk informasjon. Lykke til!
