Hvordan er beregningen av kloakk: tekniske poeng i en

Beregningen av kloakksystemet gjør det mulig å forhindre hyppige blokkeringer av husholdningsavløp, systemreparasjoner, overløp av avløpsvann og andre ubehagelige situasjoner. Den enkleste måten å beregne systemet i henhold til SNiPs normer, for ikke å dykke i komplekse matematiske formler.

I denne artikkelen vil vi se nærmere på hvordan kloakkberegninger utføres for en rekke parametere.

Typer av kloakkberegninger

Begrepet "beregning av kloakknett" inneholder vanligvis:

• Beregning av kloakkskråning til septiktank, cesspool eller sentral kloakk;
• Avstander av kloakkelementer til betydelige objekter (refererer til det eksterne systemet);
• Hydraulisk beregning;
• Bestemme mengden materialer.

Ta en nærmere titt på alle disse punktene.

Tiltvinkling

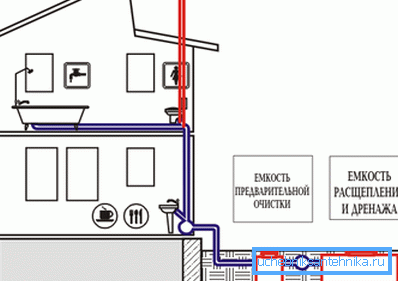

Interne systemer

Vinkelen på rørledningen er nødvendig for å sikre en strømningshastighet på ca. 70 cm pr. Sekund. Dette er den såkalte selvrensende hastigheten, der det er mindre sannsynlighet for at systemet vil bli tilstoppet.

Det er ganske mange metoder for å bestemme minimale hellingsvinkel på et avløpsrør. Det er imidlertid ikke fornuftig å utføre nye beregninger, siden resultatene er kjent på forhånd.

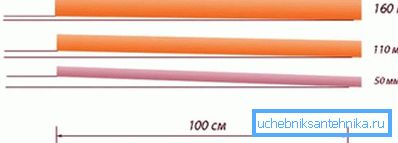

Det viktigste er å vite at hellingsvinkelen er avhengig av rørets diameter:

• Hvis rørdiameteren er 40-50 mm, må hellingen være minst 3 cm pr. Meter.
• Hvis diameteren er 85-100 mm, må hellingen være minst 2 cm pr. Meter.

Det må sies at mange hjemmestere er sikre på at jo større skråningen er, desto bedre avløpssystem vil fungere. Men denne oppfatningen er ikke sant.

Maksimal helling skal ikke være mer enn 15 cm pr. Meter. Faktum er at avløpene som går gjennom rørledningen er heterogene. Ved en stor skråning oppstår separering av suspensjonen i flytende og faste stoffer, noe som resulterer i fast substans avsatt på rørledningens vegger.

Unntakene er områder med en lengde på opptil en og en halv meter, som støter direkte til rørleggerarbeid. Hellingsvinkelen kan være ubegrenset.

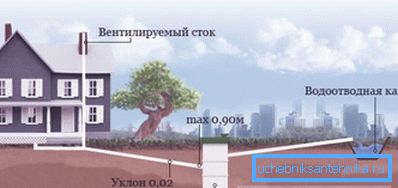

Utendørsanlegg

Ved installasjon av eksterne avløpsrørledninger er det nødvendig å observere følgende krav:

• For rør med en innvendig diameter på 150 mm må hellingen være minst 0,8 cm per meter;
• For rør med diameter 200 mm - ikke mindre enn 0,7 cm per meter.

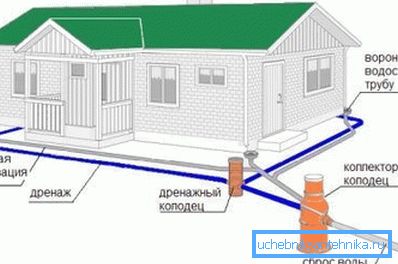

Storm kloakk

Det må sies at beregningen av stormavløp ofte krever bestemmelse av hellingsvinkelen, ikke bare for rørledningen, men også for dreneringsgraver. Deres minste helling avhenger av diameter og type grøftdeksel, men det er ikke mindre enn 3%, men grøfter med en skråning på 5-7% utføres oftest. Når det gjelder rørledningen, bør den minste skråningen være den samme som for de ovennevnte eksterne kloakkene.

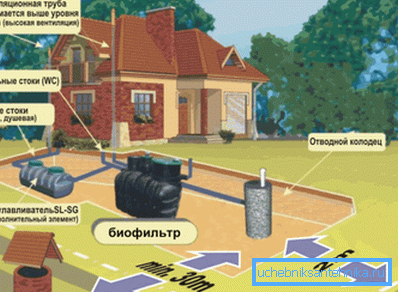

Avstand til betydelige objekter

Bestemmelse av avstanden til det eksterne avløpssystemet utføres under hensyn til det faktum at systemet ikke skal bryte miljøet selv i tilfelle en ulykke. Derfor, i henhold til eksisterende standarder fastsatt av SES og SNiP, bør minimum avstand til betydelige objekter være som følger:

Overholdelse av disse reglene overvåkes av ansatte i sanitære og epidemiologiske stasjoner og lokale myndigheter. For deres svikt avhenger en straff med obligatorisk overføring av kloakk.

Vær oppmerksom på! Dybden på septiktanken er ikke regulert, så du bør fokusere på røret, som nærmer seg kroppen under en viss forspenning. Når det gjelder dybden av frysing, spiller det ingen rolle, siden innebygd konstruksjon forblir den positive temperaturen alltid som følge av dekomponering av organisk materiale.

hydraulisk

Hydraulisk beregning av kloakknett krever definisjon av følgende ukjente:

• Rørledningens diameter;
• Systemets fyldegrad (h / d).

Det skal bemerkes at definisjonen av skråning også gjelder for den hydrauliske beregning, men som tidligere nevnt, blir de kjente verdier som er gitt ovenfor, vanligvis brukt.

Grad av fylde

Arbeid husholdningsavløpsnettet i et privat hus eller leilighet gir en ufullstendig fylling av rør. Dette er i hovedsak et visst reserve av systemkapasitet, som er nødvendig for å sikre ventilasjon i systemet, muligheten til å hoppe over alle slags store gjenstander, etc.

Avhengig av rørledningens diameter er følgende optimale fyllingsverdier opprettet:

Rørdiametre

For å utføre matematiske beregninger av rørets nødvendige diameter, er det heller ikke fornuftig, siden det er generelt aksepterte optimale verdier:

Vær oppmerksom på! Ved installering av avløpsnettverket, bør det være mulig, så langt som mulig, rørledningen. Det er nødvendig å unngå nivåforskjeller. Strømningshastigheten skal være konstant, noe som vil sikre de beste driftsegenskapene til systemet.

Tabellene for hydraulisk beregning av kloakknett gjør det mulig for selv uerfarne mestere å gjennomføre prosjektet på riktig måte, ifølge hvilken installasjonen av rørledningen.

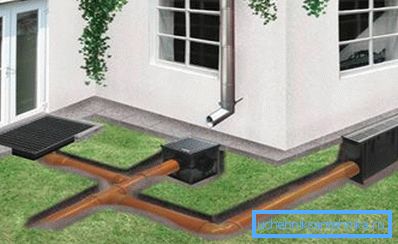

Storm system

Ved den hydrauliske beregningen av stormvannssystemet er situasjonen noe mer komplisert, da i dette tilfellet er det nødvendig å bruke formelen - V = q20xSxD, hvor:

• V - Den høyeste mengden vannforbruk under drenering.
• S er overflaten.
• q20 - den største intensiteten i nedbør. Denne indikatoren finnes i SNiP-referanseboken (avhenger av plasseringen).
• D er fuktabsorbsjonskoeffisienten til basematerialet.

Fuktaabsorpsjonskoeffisienten finnes i følgende tabell:

Se nå et eksempel på beregning av stormavløp. Anta at det er et tomt på 1500 m2, hvorav 300 m2 er dekket med blomsterbed og plener. Derfor vil plenen absorbere nedbør, så det er nødvendig å bestemme hvor mye vann som skal leveres til 1200 m2.

For eksempel er den høyeste intensiteten av nedbør 25 liter per kvadratmeter per time.

I dette tilfellet utføres beregningen som følger:

• På en tomt på 1200 kvadratmeter i timen, faller maksimum 30 000 l eller 30 m3 nedbør. Dette er mengden vann som må viderekobles.

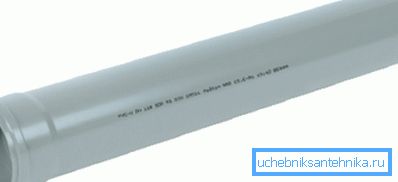

• Nå er det nødvendig å bestemme diameteren på røret som vil takle denne mengden nedbør.. Et rør med en diameter på 110 mm, lagt med bakker på 1 cm pr. Meter, pr. Sekund kan bære 6,19 liter, som vil være 2220 liter per time. I vårt tilfelle er dette for lite, så det beste alternativet vil være et rør med en diameter på 160 mm.
• Fra ovenstående tabell følger det at et slikt rør kan legges med en helling på minst 0,8 cm per meter.

For en mer nøyaktig beregning kan du imidlertid multiplisere volumet av innkommende vann med kokeffisienten for fuktighet, slik at bærekapasiteten har en liten margin, du kan ikke gjøre dette. Etter å ha fullført beregningene, bør du fortsette med installasjonen av selve systemet.

Telle materialer

Etter at alle de tekniske aspektene av avløpsvann er beregnet, kan du finne ut hvor mange rør og andre materialer som trengs for installasjonen. Det vil også gi deg beskjed om prisen på prosjektet.

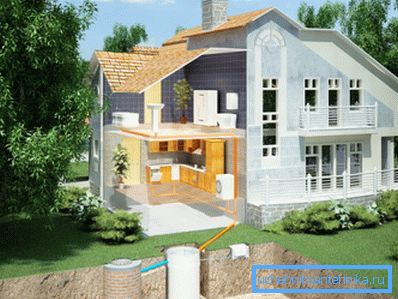

Det er veldig enkelt å utføre en slik beregning - det er nødvendig å tegne en plan for et hus eller et plott i skala, og deretter påfør alle elementene i kloakksystemet til det. Etter det vil det ikke være vanskelig å beregne rørets totale lengde. Her, kanskje, hele instruksjonen på beregning av kloakk.

konklusjon

Beregn husholdningsavløp under styrken til hver hjemmemester. For å gjøre dette, bruk dataene fra tabellene ovenfor og tekniske referanser. Resultatet av disse beregningene vil være pålitelig og holdbar drift av avløpssystemet. Fra videoen i denne artikkelen kan du få mer informasjon om dette emnet.
