Hvordan øke varmeutgangen til varmepipen - teoretisk og i

I dag er spørsmålet om energisparing svært akutt. Dette gjelder for nesten alle brukere. Derfor tenker varmejordingstjenester på egen hånd, å tenke på varmeanlegg og deres effektivitet.

Det er vanskeligere for de som utnytter de tidligere oppvarmede varmesystemene, siden de spør seg om å øke andelen av varmeoverføring i ferdige gjenstander.

Måter å øke varmeoverføringen

La oss starte artikkelen direkte med hvordan du kan øke varmeutgangen til et rør i et landsted (se også artikkelen Flaring Copper Pipes: gjennomgå tilgjengelige verktøy og metoder).

For tiden er det flere måter å øke varmeeffekten fra allerede opprettet og brukt, men ikke oppfyller dine forventninger, varmesystem:

• Montering av konvektorer. Denne konstruksjonen av et rør med metallplater spunnet på den er laget for hånd eller fabrikk.
• Fargen på hovedrørledningen i svart eller en annen mørk farge. Denne metoden, for all sin enkelhet, er ganske effektiv. I tillegg kan fargeskjemaet organisk passe inn i det moderne interiørdesignet, i motsetning til den siste tiden, da det ble ansett som et nødvendig mål.

MERK! Malingen er bare en ekstra metode, som er relevant i sjeldne tilfeller, da effektiviteten er for lav til å "beundre" de svarte stripene.

• Installasjon i varmesystemet av registre. Registeret består av flere rør med stor diameter sammenkoblet og med sveisede ender. Disse designene inkluderer oppvarmet håndklestativ i form av en spole med flere sløyfer.

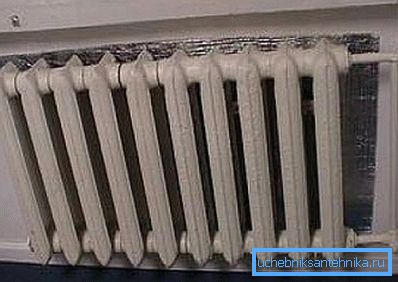

• Omstilling av radiatorer med tillegg av seksjoner. Dette alternativet er den dyreste, men når det gjelder effektivitet er det høyere enn de andre.

Anbefales! Ikke glem at installasjonen av ekstra isolasjonsmaterialer også gir deg mulighet til å øke varmeoverføringen, redusere varmetapet. Imidlertid er det kun mulig under bygging av en boligbygging fra stiftelsen, eller når demontering av fasaden.

Nybygging

Utformingen av varmesystemet til en ny bygning må utføres på grunnlag av prinsippene for energibesparelse. Grunnlaget for prosjektet er beregning av varmeoverføring, med andre ord, mengden varme som slippes ut fra overflaten av rør og andre elementer i varmesystemet i miljøet.

Denne beregningen er nødvendig for:

• Bestem de optimale parametrene til varmesystemet for å opprette en bestemt temperatur i hjemmet ditt.
• Beslutninger om varmeisolasjonstiltak under hensyntagen til varmetap gjennom bygningens hovedkonstruksjoner.

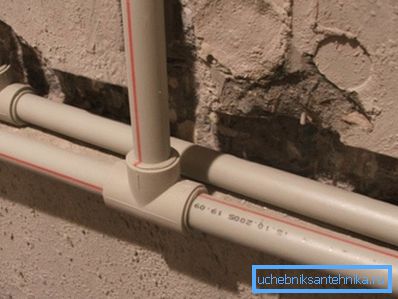

Tidligere ble oppvarmingsrørledningene hovedsakelig laget av stålprodukter, men i dag brukes mer praktiske og pålitelige materialer. For eksempel har polypropylenprodukter flere betydelige fordeler: lav vekt og lav elastisitet, noe som øker styrken.

Beregning av varmeoverføring

Før du begynner byggearbeid, må du gjøre de nødvendige beregningene for å maksimere fordelene ved oppvarmingsrør. Hvis du ikke vet hvilke formler du skal bruke og hvordan du skal beregne riktig, vil følgende instruksjoner hjelpe deg med dette.

Uavhengig beregning av rørets varmeoverføringsoverflate utføres med formelen Q = K x F x T, hvor:

• Q - Kreves varmeoverføring, Kcal / h.
• K - varmeoverføringskoeffisient av vann i røret, Kcal / (m2 x h x ⁰C).
• F - oppvarmet overflateareal, m2.
• ?t er termisk trykk, ⁰S.

Den termiske konduktivitetskoeffisienten (K) beregnes i sin tur ved hjelp av komplekse formler, så vi bruker den ferdige verdien fra tekniske kilder - fra 8 til 12,5 Kcal / (m2 x h x ⁰C) for stålrør.

Rørets overflate er beregnet ut fra den geometriske formelen kjent for alle fra skoleplanen for å bestemme sylinderens overflateareal F = P x d x l hvor:

• P = 3,14 matematisk konstant.
• d - diameter angitt i meter.
• Jeg er lengden på røret, også i teller i m.

For å beregne termisk trykk er det en formel? T = 0,5 x (t_n + t_omtrent) - t_i, der:

• t_n - innløps kjølevannstemperatur.
• t_omtrent - temperatur på varmebæreren ved utgangen.
• t_i - romtemperatur.

Den teoretiske varmeoverføringen av stålrøret beregnes under hensyntagen til de konvensjonelt fastsatte verdiene av kjølevannstemperaturen ved inngangsutgangen og rommet i henhold til SNiPene, som er:

  For din informasjon! For mer nøyaktig og enkel beregning av de nødvendige indikatorene, brukes spesielle dokumenter, for eksempel en varmeoverføringstabell på 1 m stålrør. Vær oppmerksom på at den bare er egnet for stålprodukter.

• t_n = 80 grader
• t_omtrent = 70 grader
• t_i = 20 grader

Som et resultat av enkle beregninger (0,5x (80 + 70) -20) får vi verdien av termisk trykk? T = 55 grader.

Beregningseksempel

Utfør en teoretisk beregning av varmeoverføring som mest kjører i varmesystemet av et stålrør med en diameter på 25 mm og en lengde på en meter.

Advarsel! For ikke å bli forvirret i måleenhetene i løpet av beregningen bruker vi en indikator - meter.

• Først og fremst, la oss beregne området av rørsegmentet F = 3,14 x 0,025 x 1 = 0,0785 m2.
• Se etterpå bordet over varmeoverføringskoeffisienter for stålrør med en diameter på 25 mm. Det er (for rør med en diameter på opptil 40 mm, lagt i en linje med et teoretisk termisk hode lik 55 grader) K = 11,5.
• La oss bruke grunnformelen og få varmeoverføringsverdien Q = 11.5х0.0785х55 = 49.65 Kcal / h.

Ved første øyekast er beregningen ganske enkel, men det er teoretisk.

For å skape et prosjekt av et ekte varmesystem, er det nødvendig med nøye beregninger under hensyntagen til parametrene for alle elementene som utgjør systemet, inkludert:

• Oppvarming apparater.
• Fittings og ventiler.
• Bypass linjer.
• Oppvarmede deler av motorveien, etc.

Tips! For å designe et komplekst varmesystem for et stort hus, er det bedre å snu til hjelp av profesjonelle varmingeniører. Prisen på deres tjenester er mye mindre enn kostnaden av mulige tap på grunn av feil i beregningene.

I analogi med beregningen av parametrene til et stålrør beregnes varmetransporten av et kobberrør eller noe annet, for dette har vi plassert i denne artikkelen flere nyttige og informative tegninger.

Utmerket varmeoverføring av metall-plastrøret og andre fordeler gjør det til det mest fordelaktige alternativet når man lager moderne varmesystemer, inkludert alternative. Derfor, hvis du bare begynner å bygge et landsted, bør du velge dette materialet.

konklusjon

Som du kan se, er det ikke noe komplisert i riktig beregning og økning i effektiviteten til systemet i de forhandlede systemene. Det viktigste å huske er at i noen tilfeller kan høy varmeutbytte av varmeledninger føre til store årlige kostnader, så du bør ikke bli involvert i denne prosessen heller (se også artikkelen Behov for ytterligere rørledning: Slik installerer du en rørledning).

I den presenterte videoen i denne artikkelen finner du ytterligere informasjon om dette emnet.
