Profilrør: effektive systemer som krever nøyaktige

Taket skal ha en meget pålitelig og holdbar konstruksjon med et stort område av konstruksjon, lokaler, anlegg. Det beste alternativet er å bruke i dette tilfellet sperre laget av rørmetall. De vil bli en solid, holdbar, økonomisk design som kan spenne et lengde av lengden. Beregningen av trussen fra profilrøret er den viktigste betingelsen for riktig installasjon.

Design funksjoner

Rør av denne kategorien produseres ved å rulle, og deretter bearbeide metallet ved hjelp av spesielle maskiner.

I henhold til typen av seksjon er profilproduktene delt inn i:

• oval;
• rektangulær;
• kvadrat.

I utgangspunktet er profilproduktene runde. Når det behandles med varme eller kaldvalsede produkter, får rørene den nødvendige formen.

Metallprofilerte produkter har forskjellige størrelser. Tverrsnittet, minimum 15? 15 mm, maksimum - 45? 5 cm. Tykkelsen på veggene - 1,12 mm, gjennomsnittlig lengde er 6,12 m.

Hovedelementene i stålstammen:

• belter som spiller konturens rolle
• ramme;
• bukseseler;
• hovedstøtten
• Festemidler: tøy, sveising, nitring, bolter etc.

Typer gårder

Instruksjonen rapporterer at kappene montert fra profilerte rør er delt inn i to typer.

1. Den første er systemer hvor alle deler er koblet i ett plan.
2. I bygninger av den andre typen er trussen suspendert og inkluderer nedre og øvre belter.

Valget av en eller annen type trussystemer er avhengig av følgende:

• laster på produktet;
• vippe strukturer;
• overlappingspunkter;
• span lengde

Tiltvinkling

Basert på skråningsvinkelen er det følgende typiske trusser.

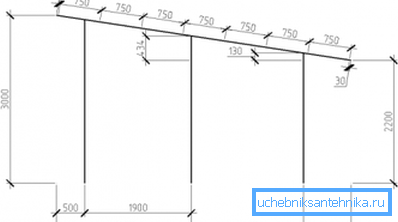

1. Konstruksjon med en skråningsvinkel på 22/30 °. Det beste alternativet for bygging av en liten overlapping. Det er best å bruke en triangulær konfigurasjon i dette tilfellet. For å bestemme høyden er det nødvendig å dele lengden på spenningen med 5. Hovedfordelen ved en slik analog er en liten masse.

Vær oppmerksom på! Når spanlengden er over 14 m, er det bedre å gi preferanse til trusset med bøyler plassert på toppen / ned. Et panel, 1,5 / 2,5 m lang, er montert på toppen av konstruksjonen. Et lignende trussystem inneholder to belter med et jevnt antall paneler.

Når produksjonen av kapper fra et profilrør, hvis lengde overstiger 20 m, utføres, installeres de ved hjelp av subrafterstrukturer. Bind deres støttende kolonner.

1. Hvis taket har en skråning på 15/22 °, bestemmes høyden på tøylen ved å dividere spanlengden med 7. Lengden på slike systemer skal ikke være mer enn 20 m. Hvis du trenger å øke strukturenes høyde, er det nedre belte ødelagt.
2. Når takets helling, mindre enn 15 °, monterte trapesformet produkt. Dens høyde bestemmes ved å dividere lengden på spenningen med tallet 7/9. Den eksakte verdien avhenger av den spesifikke verdien av skråningen.

Konstruksjonsform

Ved konfigurasjonen av trussystemet av profilerte rør er delt inn i følgende typer:

• enkelt bakker, prisen er den laveste;
• dvukhskatny design;
• rett gårder;
• buede strukturer.

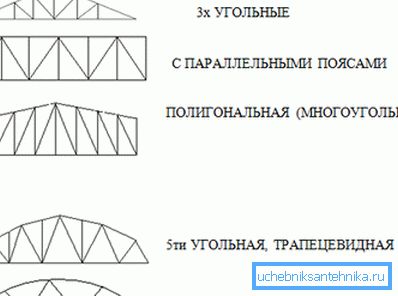

Beltens oversikt

Gård med parallelt belte har følgende fordeler:

• Enkel installasjon, på grunn av at de fleste elementene er de samme;
• lengden på røret belter og obreshetki det samme;
• antall ledd er minimal;
• designet er standard (enhetlig);
• kan brukes til mykt taktekking.

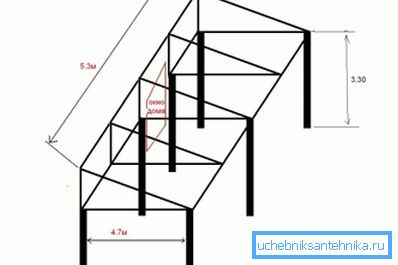

Når du gjør en enkelt sledebøyle fra rør med egne hender, får du følgende fordeler:

• harde og holdbare knuter;
• fravær av altfor lange elementer i sentrum av strukturen;
• kostnaden for bygging.

Polygonale strukturer har sine egne egenskaper:

• de brukes til bygninger med stor masse;
• Under konstruksjonen av kapper brukes rør økonomisk;
• ulemper ved denne typen gård - kompleksiteten og kompleksiteten av installasjonen.

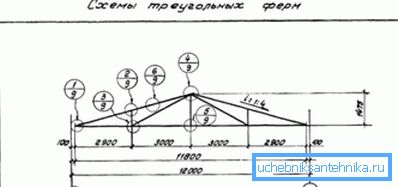

Trekantige strukturer er enkle å installere. De brukes til tak med bratt skråning. Av minusene kan man se på kompleksiteten av produksjonsstøttenheter og høye materialkostnader.

Crate gårder er delt inn i følgende varianter.

1. Trekantet gitter. Den brukes vanligvis i strukturer med parallelle sider, mindre ofte i analoger med trekantet eller trapesformet form.
2. Diagonal type kasser for å produsere arbeidsomme og dyre, på grunn av den høye prisen på materialer.
3. Gitterene i de opprinnelige skjemaene er utstyrt, med tanke på egenskapene og størrelsene på gårdene.

Farm beregning

1. Før du beregner gården til profilrøret, bestemmer du skjemaet. Spesifiser i den avhengigheten av lengden på konstruksjonen på takets hellingsvinkel.
2. Lag ordningen, velg konturene til båndene. De er avhengige av formålet med gården, typen av tak og skråningen.
3. Deretter bestemme dimensjonene til strukturen. Velge lengden, vurder fremtidens takvinkel. Høyden avhenger av type gulv, muligheten for levering av gården og dens masse.
4. Hvis lengden på konstruksjonen er over 36 m, beregne byggeløftet.
5. Bestem på panelets dimensjoner. Gjør dette basert på belastningene som vil påvirke produktet. Ved utforming av truss triangulær form bør hellingsvinkelen være 45 °.

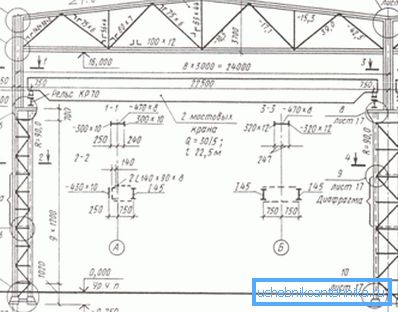

6. Det siste stadiet er bestemmelsen av avstandene mellom knutepunktene. Neste er konstruksjons tegningen.

Noen tips

Resultatene av designet er avhengig av takets hellingsvinkel.

1. Hvis det er 6/15 °, bør man velge en trapezformet truss. Høyden skal være relatert som 1: 7 eller 1: 9 til spanlengden. Hvis, ifølge prosjektet, høyden på takene (loftet, loftet) skal være større, blir polygonale strukturer bygget.
2. For skrånende konstruksjoner med en skråningsvinkel på 6/10 °, er det bedre å foretrekke sin asymmetriske form.
3. Når taket på taket er 15/22 °, bør høyden på stolpen refereres til som 1: 7 til spentelengden. Hvis du trenger å øke takets høyde, er et brutt nedre belte montert.
4. Hvis takets helling er 22/30 °, er trekantede kasser konstruert. Deres høyde må ikke overstige en femtedel av spennings lengden. (Se også artikkelen Arbor fra et profilrør: funksjoner.)

Vær oppmerksom på! For å designe en struktur og før sveising av et tau fra et formet rør, les SNiP No II / 23/81, koden beskriver reglene for metallkonstruksjoner. SNiP nr. 2.01.07 / 85 bør også studeres, dokumentet dekker temaet belastninger og effekter.

produksjons~~POS=TRUNC konstruksjoner

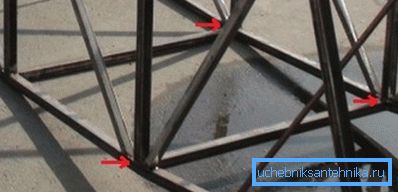

1. For å montere eller fikse deler, bruk parede vinkler eller takker.
2. Når du monterer båndets topp, ta 2 T-hjørner med forskjellige lengder av sider. Fest dem sammen med mindre planker.
3. For å koble det nederste av belter, bruk vinkler som har samme side.
4. Ved produksjon av lang- og bulkbøyle, bruk klemmer som holdere. For å distribuere lasten jevnt, bruk et par kanalstenger.

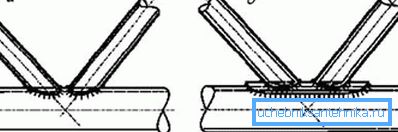

1. Bracing diagonalt montert i en vinkel på 45 °, rack - ved 90 °. For å bygge dem, bruk de tverrformede eller T-formede hjørnene med de samme sidene. Fest dem med plater.
2. For installasjon av holistiske sveisede trusser er engasjert merkevarer.
3. For å lette konstruksjonen med en minimert skråning, bruk ytterligere grill.
4. Ved arrangement av en lang konstruksjon er det nødvendig å sette bare et jevnt antall paneler.
5. Gapet mellom de to gårdene bør ikke være mer enn 1,75 m.

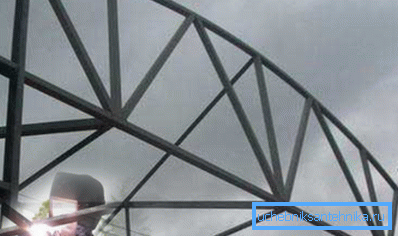

1. Når montering av forsamlinger med hjelp av å klare ender, begynner sveisingen av kapper fra et formet rør. Du kan gjøre det automatisk eller manuelt. Ved sveising er alle sømmer rengjort. (Se også artikkelen Butt-Weld Pipe: Funksjoner.)
2. På sluttstadiet er produktet belagt med en anti-korrosjonsforbindelse og deretter med maling.

konklusjon

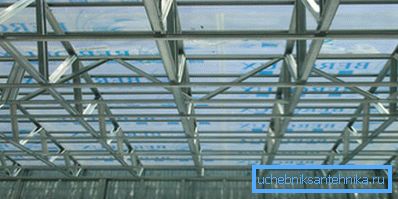

Systemer montert fra profilrør er det optimale grunnlaget for taktekking for store og lange gjenstander. De er komplekse og krever nøye beregninger før installasjon. Videoen i denne artikkelen inneholder tilleggsinformasjon om det stemte emnet.
