Rørledninger: installasjonsteknologi for maksimal sikkerhet

I trehus, så vel som i bygninger, i konstruksjon eller dekorasjon av hvilke brennbare materialer som ble brukt, anbefaler eksperter å installere elektriske ledninger i rør.

Imidlertid er denne teknologien gjeldende når du reparerer murstein og betongbygninger, fordi studien vil være nyttig å mestere i alle fall.

Funksjoner av teknikken

Fordelene ved installasjon i rør

Som vi nevnte i innledningen, legges de elektriske ledningene i rørene når det er nødvendig å beskytte konstruksjoner mot mulig tenning.

Denne situasjonen er imidlertid langt fra den eneste, fordi denne løsningen har andre fordeler:

• Først, det rørformede huset (selv den enkleste plasten, ikke minst stål eller kobber) beskytter ledere mot mekanisk skade.. Dette gjelder både ledninger som ligger i tykkelsen på veggen og kablene under gulvet, taket og bak falske partisjoner.

Vær oppmerksom på! Kabler legges ofte i rør utenfor huset, som av en eller annen grunn ikke kan fjernes fra overflaten under bakken.

• For det andre opplever lederens isolasjon i røret ikke driftsbelastninger og blir ikke utsatt for aggressive eksterne faktorer, først og fremst fuktighet.. Ja, og fra rotter, som ganske ofte "organiserer" nedleggelser, beskytter slike installasjoner godt.

• Til slutt, bruk av hule rørformede kanaler gjør det enkelt å demontere og erstatte skadede ledere.. Samtidig er det ikke nødvendig å fjerne overflaten og åpne veggtykkelsen: bare åpne nærmeste kryssboks.

Naturligvis kan alle disse fordelene bare realiseres med betingelse av riktig valg av rør og høy kvalitet installasjon av hele systemet.

Materialvalg

For å legge skjulte ledninger inne i de rørformede kanalene, kan man bruke en rekke materialer. Hver av dem har både fordeler og ulemper, og vi har forsøkt å analysere de viktigste i tabellen nedenfor:

Det skal bemerkes at all informasjon ovenfor er gyldig primært for vanlige rør.

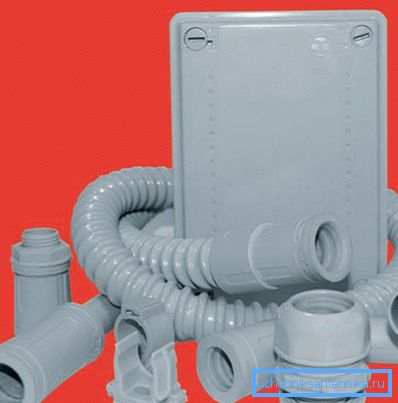

Samtidig brukes i dag korrugerte modeller aktivt for skjulte og halvskjulte pakninger:

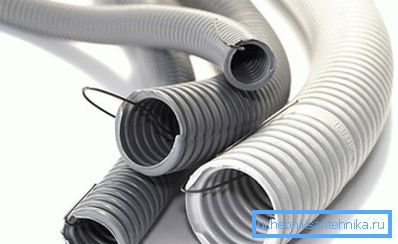

• For plastvarianter gir den bølgede formen en signifikant økning i mekanisk styrke. Dette skyldes endringen i geometri av tverrsnittet - kantene på de bølgede delene virker som stivere.

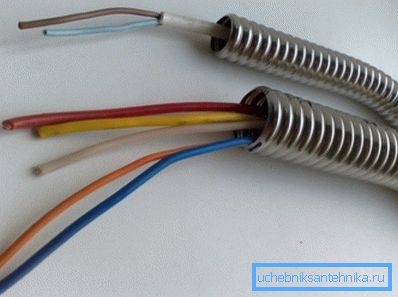

• Stålgomoforokanal har også fordelen over solide rør: Bruken av vegger med en spesiell form gjør at du letter konstruksjonen uten å gå på kompromiss med de mekaniske egenskapene ved å redusere metallets tykkelse.

Vær oppmerksom på! Også disse husene bøyes enkelt ved hjelp av et minimumsverktøy, noe som forenkler installasjonen. Ja, og prisen på distribusjon vil redusere, fordi du ikke trenger å kjøpe spesielle beslag for sving.

• Den ideelle løsningen når det gjelder pålitelighet, enkelhet og kostnadsbesparelser er stålbølgede rør i en beskyttende plastkappe. Deres bruk gjør det mulig å montere ledninger på kortest mulig tid, mens ledningene i kanalene blir pålitelig beskyttet både mot skade og fuktighet.

 Strip sekvens

Forberedende arbeid

Så, alt materiale som er kjøpt, kan du fortsette til installasjonen. Og her er det verdt å begynne med å lage en plan.

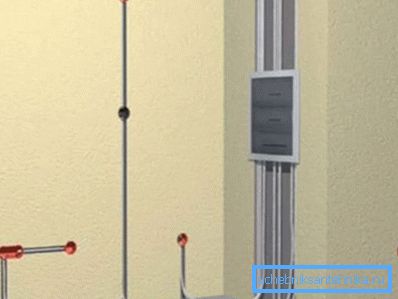

Til å begynne med bruker vi markeringene på veggene, som legger seg.

Det bør overholde en rekke regler:

• Først av alt, jo færre svinger ruten vil ha, desto lettere blir det å bytte ledere om nødvendig.
• For det andre skal seksjoner med to eller flere rørbøyninger gjøres ikke lenger enn 5 meter - av samme grunner.
• Maksimal rotasjonsvinkel - 90⁰. Hvis du lager mer skarpe bøyder, når du prøver å trekke, vil nesten hvilken som helst kabel bli sittende fast.

Tips! Bøyning er bare tynnvegget metall og korrugerte hus. Det er bedre å koble tykke vegger av stålrør og plastrør ved hjelp av beslag. Pass på at det ikke dannes hull på innsiden, noe som kan føre til skade på isolasjonen.

• Så under reparasjonen trenger vi ikke å lete etter ledninger hver gang ved å bore flere hull i veggene, det er bedre å legge alle de horisontale delene på samme nivå. Ellers er det enda enklere å gjøre dette ved å plassere dem i tykkelsen på gulvet.
• Det er også ønskelig å ordne kabelkanalene på avstand fra varmeledningene, ellers vil ledningen i kobberrøret og kablene i tynnvegget stål eller messingrør varme opp.

Wall chipping

Etter å ha trukket hovedlinjene på overflatene og merket installasjonsstedene til bryterne / stikkontaktene, fortsetter vi å arbeide.

I tilfelle av en trebygging, vil arbeidskraften være liten (du kan bare skjule dekslene under huden), men i murstein eller betongvegger må du kutte gjennom sporene:

• Til å begynne med lager vi utsparinger for montering av kryssbokser, stikkontakter og brytere. De må være av tilstrekkelig størrelse for å montere disse delene flush med veggoverflaten.

Vær oppmerksom på! Instruksjonen forbyr å gjemme dekslene på fordelingsblokker under gips eller fôr.

• Ved hjelp av en perforator med en meisel eller en spesiell veggjeger danner vi kanaler i veggene for legging av rør.
• I det siste stadiet driller vi hull gjennom hvilke kommunikasjon vil passere fra ett rom til et annet.

Tips! Når du arbeider med en perforator eller vegger, må du følge sikkerhets- og arbeidsbestemmelsene. Så tilstedeværelsen av plastbriller og en åndedrettsvern for beskyttelse mot støv er obligatorisk, og lydisolasjon hodetelefoner vil ikke være overflødig.

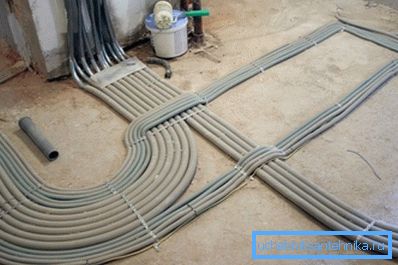

• Når du legger kabler i tykkelsen på gulvet på logger, gir vi spor i støttestrukturene, hvoretter rør med ledere legges.
• Ved å velge plassering av slike spor, sørger vi for at elementene ikke påvirkes av overdreven trykk, dvs. Vi legger dem under gulvnivå med minst 10-15 mm.

Utstyrsinstallasjon

Deretter går du videre til installasjonen av alle deler av strømforsyningen:

• Først installer kryssbokser. Det er ønskelig å ta metall, men i noen tilfeller er det nok og billigere plast - hvis det bare er mulig å plassere dem i alle leddforbindelser.

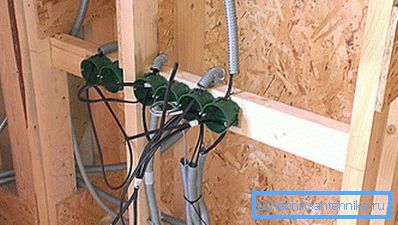

• På samme måte monterer vi podrozetniki og plast "briller" for montering av brytere.

Tips! I alle disse enhetene må du først fjerne dekselet fra de spesielle hullene for etablering av ledninger.

Deretter går til leggingen av rørene selv. Som vi nevnte ovenfor, kan du bruke forskjellige materialer, men de må gi tilstrekkelig mekanisk beskyttelse og varmebestandighet. For stålrør bør veggtykkelsen velges i henhold til slike krav:

Når du legger rør, kan du bruke to teknologier:

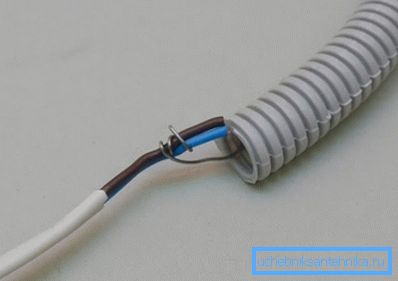

• I det første tilfellet er den såkalte broachen satt inn i foringsrøret - plastledning eller tynn ståltråd med høy elastisitet. Ved hjelp av disse elementene kan vi stramme ledere vi trenger i røret.

• I andre tilfelle legges ledningen umiddelbart i røret, og gir en liten margin på forbindelsen i kryssboksen.

Begge teknikkene er ganske enkle å implementere med egne hender, fordi valget i stor grad er bestemt av dine personlige preferanser, så vel som den spesifikke arbeidssituasjonen. Imidlertid er den første metoden fortsatt å foretrekke, spesielt hvis vi planlegger å gjennomføre flere ledninger av forskjellige tverrsnitt.

• Rør med løpende brokker eller kabler legges i sporene eller plasseres mellom stolpene obreshetki.
• Vi fikser alle delene med enten klemmer på ankre (for murstein og betongkonstruksjoner) eller spesielle metallklemmer (for tre).
• Vi fester rørets ender til fordelingsboksene, så vel som til underplattformene og basene for bryterne.

Tips! Hvis ledningene er montert i et fuktig rom, bør alle skjøtene og forbindelsene forsegles for å unngå fuktighet og kortslutning av ledningene.

• Vi legger et eget rør for tilkobling til panelet og apparatet.

Legge og tilkobling

Den mest tidkrevende delen av arbeidet slutter der.

Men du bør ikke slappe av - vi må koble ledninger så nøye som mulig til husene:

• Ved hjelp av broach legger vi kablene i rørene, og leder endene til kryssbokser og podozetniki.

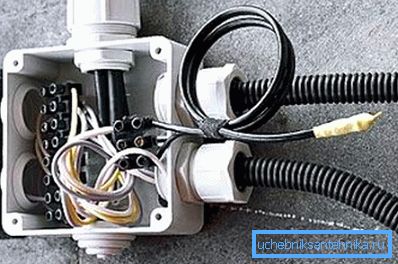

• Om nødvendig kobler vi lederne med vri eller (som er sikrere og mer praktiske) spesielle klemmer. Alle leddene er nøye isolert.

Vær oppmerksom på! Tilkobling av to ledninger inne i røret er strengt forbudt. Alle kontakter skal kun organiseres i områder som er tilgjengelige.

• De tilkoblede ledningene er koblet til klemmene på bryterne og stikkontaktene.
• Etter at arbeidet er ferdig, kontrollerer vi isolasjonsmotstanden. Dette er gjort for å finne ut om integriteten ikke ble krenket under installasjonen av systemet.

Hvis metallelementer ble brukt i dannelsen av kanaler, så er det også verdt å koble til jordingskretsen for å sikre elektrisk sikkerhet ved isolasjonsnedbrytning.

Ferdigstillelse av arbeid

Fullført arbeid på en ganske enkel ordning:

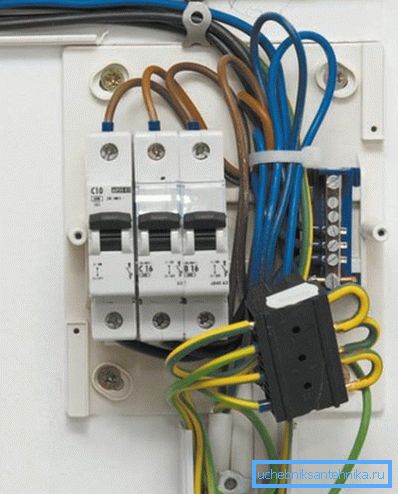

• Ledningene er koblet til distribusjonspanelet gjennom beskyttelsesutskæringen (RCD).
• Ved hjelp av et multimeter kontrollerer vi parametrene for de liggende kablene på jakt etter mulige pauser, kortslutninger og andre problemer.
• Vi utfører en testforbindelse av elektriske enheter til stikkontaktene, kontroller bryterne.

Hvis alt er i orden, fortsett til sluttverkene:

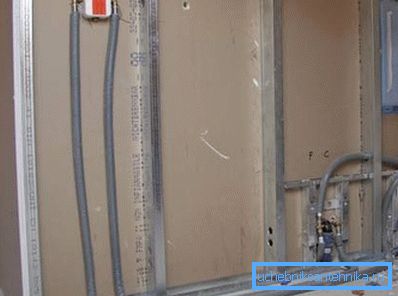

• Ramme med latte rør, skjærebrett eller giprokom.
• Sporene er pusset med sementmørtel, hvorpå det tørkes, veggene er pusset.

Vær oppmerksom på! I begge tilfeller bør kryssboksene stå fri for tilgang til revisjon og reparasjon.

• Vi setter dekorative plater på stikkontakter og brytere.
• Fyll gulvet med polstret hylster med sement-sandskrape.

Det er mulig å begynne å bruke et slikt system selv før ferdigstillingen er ferdig, da rørene på en pålitelig måte vil beskytte de elektriske ledningene fra eventuelle påvirkninger.

konklusjon

Installasjon av elektriske ledninger i stålrør, samt bruk av korrugerte hylster laget av teknopolymerer for å ordne kommunikasjon, tillater oss å løse det bredeste spekteret av oppgaver. Ved hjelp av denne teknikken vil vi ikke bare beskytte ledere mot mekanisk skade, og strukturens vegger fra mulig brann, men også forenkle livene våre betydelig under reparasjon eller endring av ledninger.

Videoen i denne artikkelen vil hjelpe deg med å lære grunnleggende om å installere slike systemer, slik at nybegynnere bør studere det nøye.
