Rørledningskapasitet

Før vi snakker om hva kapasiteten til røret, avhengig av diameter og andre parametre, la oss forstå hva dette konseptet betyr generelt. Når det gjelder tørre definisjoner, er det evnen til å hoppe over en viss mengde væske i en bestemt tidsperiode. I vårt tilfelle er dette hvor mange liter vann som kan passere gjennom systemet på 1 minutt.

Hvordan kan jeg beregne

Alternativer for hvordan du beregner rørets kapasitet, for øyeblikket er det flere. Bruke matematiske formler, ta data fra spesialiserte tabeller og ta til hjelp av Internett-programmer (les også artikkelen Populære metoder for tilkobling av rør - en detaljert gjennomgang).

Men i alle fall trenger du de opprinnelige dataene.

• I det minste må du vite minst omtrent linjens lengde, jo lengre spor, jo større diameter er det på systemet.

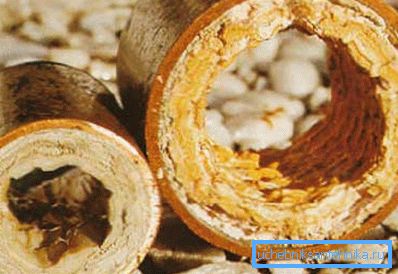

• Like viktig nå er materialet som systemet er laget av. Stålrørledninger som var vanlige tidligere har stor motstand, pluss slike systemer er tilbøyelige til overgrowing, som et resultat av hvilken diameteren vil avta med tiden. Polymermaterialene er mer progressive og praktiske, plasten forblir ikke på plast og den glatte overflaten gir ikke forstyrrelser.

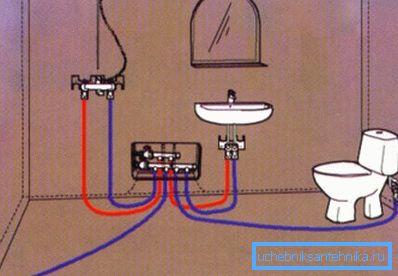

• Ved beregning av rørets kapasitet er det viktig å vite antall vannforbrukspunkter, og du må vurdere hvor mange av dem teoretisk sett kan inkluderes samtidig. Tross alt kan svært få mennesker like situasjonen når man slår på vannet på kjøkkenet, forsvinner det automatisk på andre steder.
• Du kan også legge til gjennomsnittstrykket i vannforsyningssystemet til den obligatoriske listen over data.

Viktig: Ikke mindre viktig er samsvar med installasjonssystemet. Tross alt, hvis hellingsvinkelen ikke blir observert eller antall sving og låsemekanismer er overdrevne, øker energikostnadene og gjennomstrømningen reduseres.

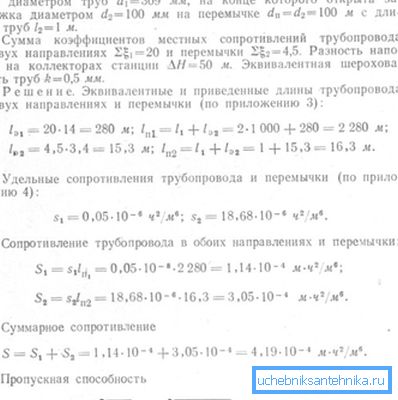

På en gang vil vi si at beregningen av gjennomstrømningen av et vannrør ved hjelp av matematiske formler er en ganske komplisert oppgave. For å oppnå nøyaktige verdier er det nødvendig å ha dyp faglig kunnskap, i tillegg må dataene for å utføre beregningen under alle omstendigheter bli tatt fra spesielle tabeller. For klarhet, i bildet nedenfor gir vi et eksempel på å løse et lignende problem.

En hel serie bord er nå utviklet, som inneholder tilstrekkelig nøyaktige data om volumet av væske som kan passere per tidsenhet, for eksempel Shevelev-tabeller. I disse materialene er det mulig å finne data ikke bare på stålsystemer, men også beregninger på alle eksisterende materialer hvorfra vanntilførselen kan monteres.

Først av alt, disse er alle typer polymerer, ikke-jernholdige metaller, glass og jevn asbestcement. Bildet nedenfor viser et eksempel på et slikt bord.

Men i vårt progressive århundre er de mest tilgjengelige de mest tilgjengelige spesialprogrammene på Internett, disse er de såkalte nettkalkulatorene. De er sammensatt på en slik måte at enhver person kunne, uten å anstrengte seg for raskt å få informasjonen av interesse. Instruksjonen krever bare hendene for å gjøre de angitte egenskapene, og du vil umiddelbart få det nøyaktige resultatet.

Tips: Du kan gjøre det enda enklere, nå i nesten hvilken som helst vanlig maskinvarebutikk, forutsatt at du kjøper materialer fra dem, vil du gjerne gjøre en beregning av bærekapasiteten til rørledningen.

Hvordan velge riktig diameter

Vannforsyningens diameter betraktes som en av hovedtrekkene, siden det er umulig å beregne rørets kapasitet for å sikre normal drift av systemet uten disse dataene. Du kan montere systemet fra noe materiale, men hovedindikatoren vil fortsatt være diameteren.

Hvis du forsøker å spare penger, tar du rør med mindre diameter, og når de passerer gjennom dem, vil væsken forårsake turbulens, på språket av fagfolkens turbulens. Dette fenomenet er preget av liten vibrasjon og høy støy. Som et resultat av dette vil systemets sammenkoblingselementer og rørene raskt mislykkes.

Gjennomsnittlig verdi av vannets hastighet i systemet, som tas i betraktning ved beregning, er ca. 2 meter i 1 sekund. Men i tillegg til dette, som nevnt tidligere, er lengden på rørleggerarbeidet av stor betydning.

Avhengigheten av diameteren av lengden

• Under betingelse av stabilt trykk i kommunalt vannforsyning, for installasjon av ruten, hvis lengde er i området 10m, er en diameter på 20 mm ganske nok. Videre, i privat konstruksjon, med et rimelig antall vannpunkter, anses denne delen som optimal.
• For sporet, hvis størrelse kan nå tjue meter, anbefales det allerede å bruke et tverrsnitt på 25 mm.
• Systemer i lengde fra 30 til 50 m krever bruk av rør med et tverrsnitt på 32 mm.

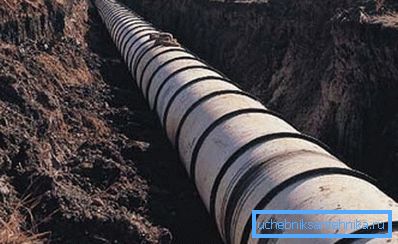

• Systemer med innvendig tverrsnitt på 50 mm brukes til vannrør fra 50 til 200 m.
• Rør med et tverrsnitt på 100 mm brukes til å legge veier i privat sektor eller til å mate distribusjonsanlegget i flerfasede bygninger.

Det er også viktig å ta hensyn til antall samtidige arbeidspunkter, men det anses at opptil 5 liter vann per minutt kan passere gjennom en trykk i huset. Fra denne verdien skal forbruksratene for et hus eller en leilighet beregnes.

Det er mange forskjellige punkter i vannforespørselen i huset, men hvis antall innbyggere er små, kan beregningen av vannforbruk i stor grad forenkles.

Noen ord om dimensjonen

Diameteren av rørleggerstrukturer kan angis med forskjellige verdier. Folk langt fra sanitære forhold brukes til å måle alt med det tradisjonelle metriske systemet, i millimeter, centimeter eller meter. Men eksperter karakteriserer ofte rørseksjonen i inches, bare kobber og aluminiumsprodukter blir alltid målt i millimeter.

Vi vil ikke gå inn i opprinnelsen til denne klassifiseringen, vi sier bare at 1 tommer anses å være lik 25,4 mm. I dokumentasjonen kan de angis med anførselstegn, så 1 = 25,4 mm. Mellomliggende seksjoner er tradisjonelt betegnet med fraksjoner, for eksempel 1/2 mm (12,7 mm) eller 3/4 - tre fjerdedeler av en tomme (19 mm).

Videoen i denne artikkelen viser eksempler på beregninger.

konklusjon

Prisen på enkelte typer rør kan være ganske høy, men ikke nødvendigvis spare på kvalitet. Hvis du korrekt utfører beregningen av rørledningens kapasitet, kan du montere systemet med et gyldig tverrsnitt for rimelige penger (se også artikkelen Tilkobling av rør: rørledninger og stålkonstruksjoner).
