Rørsnittsareal: beregninger og formler

06-08-2018

Miscellanea

Ved fremstilling av rørledninger til forskjellige formål er det svært viktig å velge riktig kapasitet i strukturen i samsvar med trykket i rørledningen. Samtidig avhenger denne parameteren ofte av diameteren på materialene som brukes, men nesten alle tabellene bruker en helt annen verdi. Det er derfor spørsmålet om hvordan man skal kalkulere tverrsnittsarealet på et rør, er veldig interessant for moderne designere.

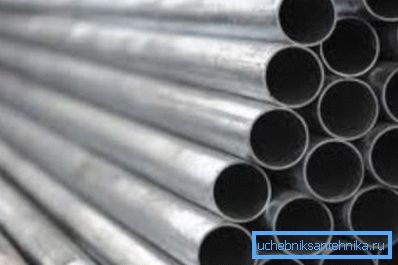

Amatørfoto, materiale fra forsiden, der du vil gjøre målinger

Innledende data og beregninger

Til å begynne med må det sies at utformingen av produkter av denne typen faktisk er en sylinder. Gitt dette, og bør velge spesielle formler som er kjent fra det første kurset i geometri.

Det er imidlertid verdt å merke seg at måleren på runde rør i henhold til GOST er ganske variert, og dette bør tas i betraktning når man arbeider med data.

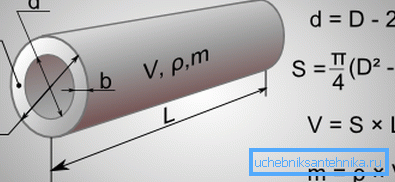

Grafisk bilde av produktet med en indikasjon på alle nødvendige dimensjoner og en variant av formlene som må brukes i beregningene

formel

Vanligvis er området for en sirkel funnet ved hjelp av formelen S =? • R².

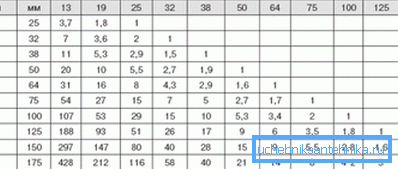

Korrespondanse tabell av rør av forskjellig diameter

I dette tilfellet betyr bokstaven R radius av røret selv og brevet? er en konstant lik tallet 3.14.
En slik formel for rørets tverrsnittsareal gjør det imidlertid mulig å oppnå data med hensyn til veggene selv, noe som bare kan være nyttig for nedbrytning av passasjehull. For å estimere gjennomstrømningen trenger vi helt forskjellige beregninger.

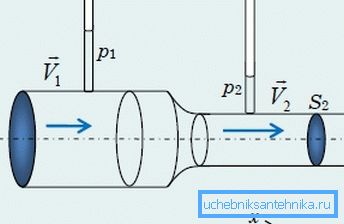

Å kjenne disse parametrene er noen ganger svært viktig, fordi i henhold til Bernoullis lov, er strømningshastigheten til en væske eller gass gjennom et rør avhengig av dem.

Med tanke på alle egenskapene til materialene som brukes, bør man oppnå området til rørets levende del, hvor også veggtykkelsen tas i betraktning. Denne formelen ser slik ut: S =? • (D / 2-N) 2
I denne situasjonen angir bokstaven D den ytre diameteren til produktet, som er lett å måle med en linjal eller ser på spesifikasjonen. Bokstaven N betyr rørets veggtykkelse. Dette bestemmes ofte av rekkevidde av stålrør med sirkulært tverrsnitt, og denne verdien kan også hentes fra spesifikasjonen eller med en linjal.

Tips! Noen designere bruker tall for å få mer nøyaktige data? med et stort antall desimaler. Men selv for spesielt kritiske systemer brukes en verdi på 3.1415926 som den.

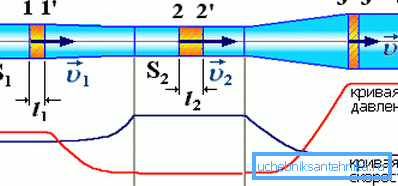

Indikatorer for hastigheten og trykket av væsken eller gassen i systemet er direkte avhengig av denne parameteren, noe som betyr at det i designen skal gis spesiell oppmerksomhet

programmer

I moderne konstruksjon utføres beregningen av arealet av et rundrør ved hjelp av spesiell programvare. Vanligvis bruker mestere fullverdige kalkulatorer, slik at de får de mest varierte dataene, hvor hele systemet er tildelt rør. Det er imidlertid også programmer utviklet bare for å skaffe seg disse dataene.

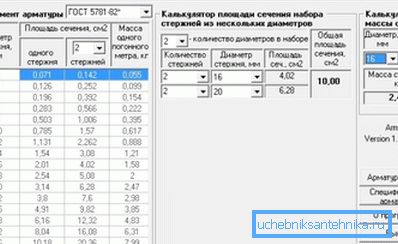

Programgrensesnittet, som er beregnet for å beregne tverrsnittet av forsterkning, men det kan også brukes til rør

De fleste av disse kalkulatorene er designet for bruk på alle plattformer, slik at de også kan installeres på en mobiltelefon for å få muligheten til å finne ut av rørets tverrsnitt for oppvarming direkte på arbeidsstedet uten å benytte seg av selvberegning.

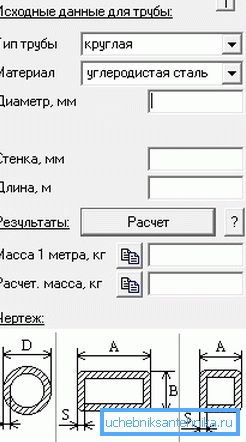

Kalkulatorgrensesnitt designet for rørrelaterte beregninger

Det bør bemerkes at denne typen programvare kan utvikles av ulike selskaper. Derfor, før du begynner å bruke den, bør du sørge for at den bruker et metrisk målesystem. Ellers kan du få øyeblikk av motstand av tverrsnittet av røret eller andre data i enheter som må behandles videre.

Tips! Før du bruker slike kalkulatorer, må du teste dem for å sikre at beregningene blir gjort riktig. Noen programvareprodukter av denne type samles raskt og oppfyller ikke alle nødvendige krav.

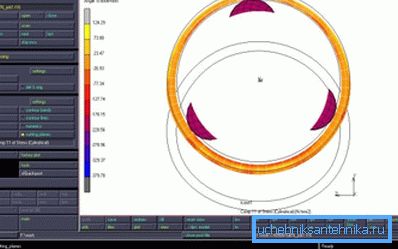

Noen programmer av denne typen er utformet for å løse mer globale problemer, og de har en lignende funksjon som et tillegg.

Anvendelsesområde

Først og fremst blir de oppnådde parametre benyttet for å etablere strømningshastigheten av vann i et sirkulært rør.. Dette er svært viktig når du arbeider med dyre væsker eller gasser, som rørledningen skal til.

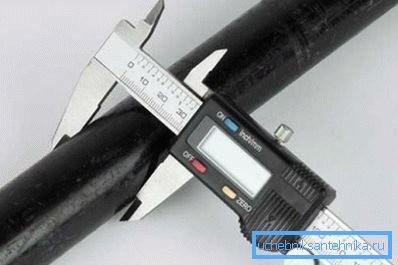

For å oppnå nøyaktige data må du bruke et kvalitets og nøyaktig måleverktøy.

Det antas at beregningen av mengden vann over rørets tverrsnitt er den mest nøyaktige og med en kjent trykkverdi kan alle de mest nødvendige data om systemet oppnås.. Det brukes ofte i produksjon og i opprettelsen av kjølesystemer.
Hvis systemet er opprettet av egne hender til hjemmebruk, er det ikke nødvendig å kjenne slike parametere.. Men med en forgrenet rørlegger kan slike beregninger være nyttige. (Se også Rørlayout: Funksjoner.)

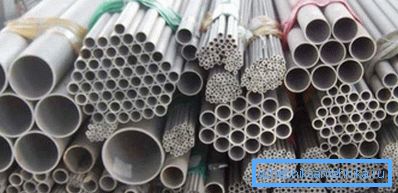

Det er ganske enkelt en stor mengde slike materialer med forskjellig diameter og veggtykkelse, noe som umiddelbart kompliserer opprettelsen av fulle oppsummeringstabeller.

Det er verdt å merke seg at det ikke er nok å kjenne alle nødvendige data, men du må også kunne bruke dem.. Derfor er det for komplekse prosjekter verdt å ansette spesialister, selv om prisen er noen ganger ganske høy.
Det må sies at det i enkelte tilfeller er nødvendig å bruke materialer med et strengt definert tverrsnittsareal.. Dette kreves av installasjonshåndboken, basert på egenskapene til forbruksstedene eller de nødvendige endelige egenskapene til hele systemet. (Se også artikkelen Renseanlegg: funksjoner.)

Tips! De fleste arbeidene som involverer bruk av rør er basert på visse standarder og GOST. Derfor, før du starter designen, er det nødvendig å undersøke i detalj alle nødvendige parametere og velge riktig utstyr.

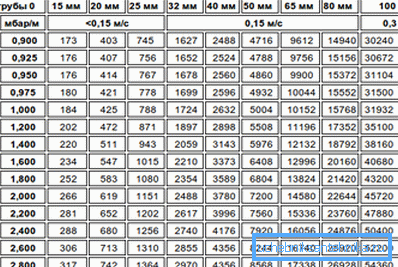

Ved å bruke dataene som er oppnådd, kan du bestemme båndbredden og belastningen som faller på systemet.

konklusjon

Etter å ha studert detaljert videoen i denne artikkelen, kan du få mer informasjon om dette materialet og metoden for å bestemme dens dimensjoner. Også, med tanke på artikkelen ovenfor, er det verdt å konkludere at det er bedre å umiddelbart legge opp på riktig programvare enn å gjøre alle beregningene selv.
