Ved beregning av varmesystemer er det ofte nødvendig å beregne volumet av kjølevæske og varmevekslingsoverflate. Hvordan gjør du dette, har du bare den informasjonen som er til stede på prislappen i butikken?

La oss prøve å finne ut det.

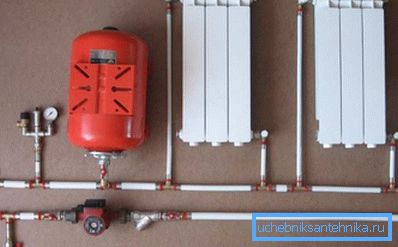

Størrelsen på ekspansjonstanken er knyttet til mengden kjølevæske i varmesystemet.

volum

La oss finne ut hvordan du bestemmer rørets volum.

Åpenbart må du vite to parametere:

  1. Lengden på rørledningen.
  2. Innersnitt.

Lengden på rørledningen i det allerede bygget varmesystemet er enkelt å måle ved hjelp av en vanlig målebånd. Metoden for å beregne tverrsnittet avhenger hovedsakelig av formen - rund, kvadratisk eller rektangulær. La oss undersøke alle tre sakene.

For å klargjøre: rørledningene er praktisk talt ikke brukt når du distribuerer vann eller oppvarming. VVS eller eieren av hytta beregning av rørets kubiske kapasitet kan være nødvendig, med mindre det gjelder bruk av varmelegemet for eksotisk form.

runde

Området av en sirkel, som kjent, beregnes som produktet av tallet pi ved plassen av radiusen. Radien er halve diameteren. I teorien er alt enkelt, men det er uheldig, for vann- og gassrør, selgere og produsenter angir bare fjernkontrollen (betinget passasje) og typen er lett, vanlig eller forsterket.

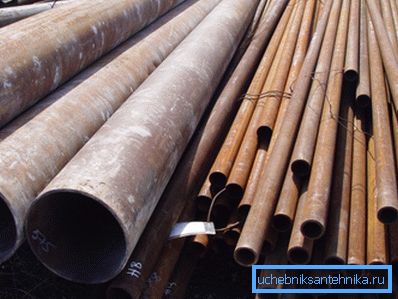

Vann- og gassrør på lager.

Hvordan beregner du rørets volum basert på disse dataene?

GOST 3262-75, som regulerer produksjonen av de tilsvarende produktene, vil komme til redning.

Betinget pass Ytre diameter Rørveggtykkelse
lett ordinære styrket
15 21.3 2.5 2.8 3.2
20 26.8 2.5 2.8 3.2
25 33.6 2.8 3.2 4.0
32 42.3 2.8 3.2 4.0
40 48,0 3.0 3,5 4.0
50 60,0 3.0 3,5 4.5
65 75.5 3.2 4.0 4.5
80 88.5 3,5 4.0 4.5
90 101,3 3,5 4.0 4.5
100 114,0 4.0 4.5 5.0
125 140,0 4.0 4.5 5.5
150 165,0 4.0 4.5 5.5

Beregningsalgoritmen er som følger:

  1. Vi finner den ønskede fjernkontrollen (betinget passasje, eller nominell diameter) i den venstre kolonnen på bordet.
  2. Trekk fra den tilsvarende ytre diameteren to ganger veggtykkelsen som svarer til din type rør (lys, vanlig eller forsterket).
  3. Den resulterende indre diameter er delt med to og vi får radius av den indre delen.
  4. Vi beregner denne delen med formelen S = Pi * R ^ 2.
  5. Multipliser verdien som er oppnådd av rørledningens lengde. Resultatet er hans kubiske kapasitet.

Informasjon blir bedre oppfattet når instruksjonene er ledsaget av et eksempel.

La oss beregne det indre volumet på en 40 millimeter fylling av 50 meter oppvarming, laget av forsterkede rør.

  1. Ytre diameter i henhold til tabell - 48.
  2. Trekk fra den dobbelte veggtykkelsen: 48 - (2 x 4) = 40.

Merk: Den nøyaktige kampen til fjernkontrollen med den faktiske indre diameteren er unntaket i stedet for regelen.

  1. Dermed vil radiusen være lik 20 millimeter, eller (for å gjøre det lettere for ytterligere beregninger) 0,02 m.
  2. Seksjon - 3.14159265 x 0.02: 2 = 0.00126 (med avrunding) m2.
  3. Volumet på fylling beregnes som produktet av seksjonen over lengden: 0,00126 x 50 = 0,063 m3. For å få resultatet av beregningen i liter, er det nok å multiplisere det med 1000; I vårt tilfelle vil fylling av fylling kreve 63 liter kjølevæske.
Denne informasjonen vil være nyttig blant annet ved fylling av varmesystemet med frostvæske.

kvadrat

Hvordan beregne rørets volum med sin firkantede profil? Arealet på torget er lik, beklager det ufrivillige ordspillet, firkanten av hans side. Siden i vårt tilfelle tilsvarer resultatet av å trekke den doble veggtykkelsen fra størrelsen på et kvadratrør.

Så, med en størrelse på 100 og en veggtykkelse på 5 mm, vil siden av det indre torget være 100 - (5 x 2) = 90 mm.

Beregn i meter og øk til annen grad:

  1. 90 mm = 0,09 m.
  2. 0,09 ^ 2 = 0,081 m2.
  3. For å beregne ønsket volum med egne hender, er det bare å multiplisere dette resultatet med lengden på rørledningen.

rektangulære

Dette er forskjellig fra det ovenfor beskrevne scenario bare ved at for å oppnå et tverrsnitt må størrelsen på siden av røret multipliseres ikke av seg selv, men av størrelsen på den andre siden. Formelen vil derfor være S = (A - n) x (B - n), hvor S = ønsket verdi, A og B er sidene av røret, og n er tykkelsen på veggen.

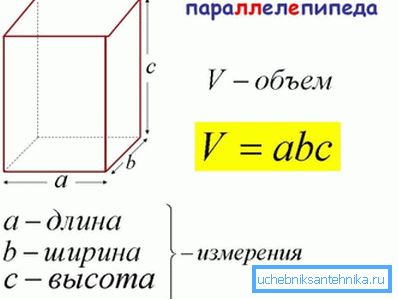

Fra geometrisk synspunkt er et rektangulært rørsystem en rektangulær parallellpiped.

Et eksempel ville være et produkt med en størrelse på 150 x 180 og vegger med en tykkelse på 4 mm. S = (150-4) x (180-4) = 25696 mm2. For å konvertere resultatet til kvadratmeter, blir det multiplisert med 1.000.000.

overflaten

Ved fremstilling av et varmelegeme er det viktig å estimere ikke bare kubikkkapasiteten, men også overflaten av varmeoverføring. Kostnaden for feilberegning er lav, eller tvert imot, varmenes overflødige effektivitet.

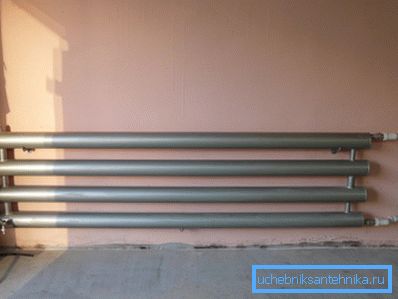

På bildet - hjemmelaget register over oppvarming.

Overflaten er beregnet som produktet av rørledningens lengde på sin omkrets - omkretsen av en sirkel med et sirkelformet tverrsnitt og omkretsen med en firkant eller rektangulær.

Omkretsen er lik, som kjent, med produktet av diameter og pi. Omkretsen av en firkant og et rektangel er summen av deres sider.

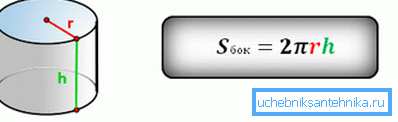

Formelen for beregning av overflaten på sylinderens sider.

La oss gi noen eksempler.

  • Overflaten på rundrørledningen DN 100 med en lengde på 10 meter er 3,14 x 0,114 (ytre diameter i meter i samsvar med tabellen ovenfor) x 10 = 3.5796 m2.
  • For et firkantet rør med en størrelse på 100 mm og en 10 meter lengde, er resultatet 0,1 x 4 x 10 = 4 m2.
  • For en rektangulær del med en størrelse på 80x120 og en 10 meter lengde, beregnes området som (0,08 x 2 + 0,12 x 2) x 10 = 4 m2.

konklusjon

Vi håper at de ovennevnte beregningsmetodene vil være nyttige for leseren. I hovedsak går ikke materialet til hans disposisjon utover omfanget av skolegeometriets kurs (se også artikkelen Hva er det beste rør for oppvarming: en analyse av de fire vanligste alternativene).

Som vanlig kan du finne flere tematiske opplysninger i videoen i denne artikkelen. Lykke til!
