Utvalg av profilrør: vi velger materiale i parametere

12-02-2018
Miscellanea

Ved utforming av rammebygger, småformede arkitektoniske former og andre strukturer, er det svært viktig for mesteren å grundig studere produktblandingen for et profilrør. Fluency i denne informasjonen lar deg velge nøyaktig de elementene som i deres dimensjoner passer best til oppgaven.

Nedenfor vil vi fortelle deg hva du skal se etter når du kjøper en stålprofil, og gi også eksempler på de mest brukte artene.

For å løse forskjellige problemer brukes produkter med forskjellige dimensjoner.

Produksjonsteknologi

Sømløs teknikk

Før du studerer det profilerte rør-sortimentet i henhold til GOST, som stort sett er et referansedokument, er det verdt å analysere varianter av dette materialet som er tilgjengelig på markedet. Og hvis du fokuserer på produksjonsteknologi, må du allokere bare to klasser: sømløse og sveisede rør.

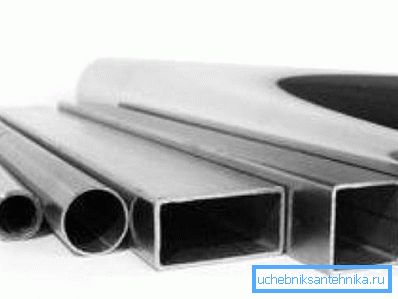

Foto av sømløse varianter

Produkter produsert ved hjelp av sømløs teknologi er preget av en monolitisk veggstruktur, som gir røret mye større styrke ved samme metalltykkelse. I dette tilfellet vil selvfølgelig prisen på materialet være noe høyere.

Produksjonsprosessen selv bestemmer i stor grad både de tillatte dimensjonene og driftsegenskapene:

  • Som en blank, kvadratisk eller rektangulær stålstang brukes. Som regel brukes høylegerte og rustfrie stål for produksjon av profilvalsede produkter.
  • Baren oppvarmes i en ovn til en temperatur over nivået av omkrystallisering av metall, hvoretter et indre hull blir gjort i det. For å danne dette hullet brukes enten en piercing maskin eller en hydraulisk presse.
  • Deretter går den tykke veggen inn i valsverket, hvor ved hjelp av ruller blir veggene tynnet, og den indre delen reduseres til nominell. Under rullingsprosessen kan delen også varme opp (varm deformasjon) eller avkjøles gradvis (kald deformasjon).

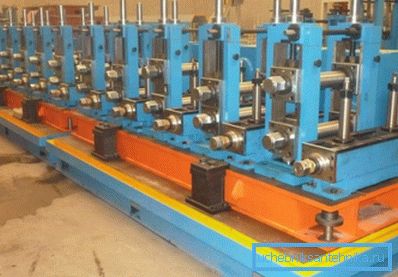

Rolling Mill Forming
  • Etter ferdiggjøring av støpingen utføres etterbehandling: herding, quenching og påføring av et anti-korrosjonsbelegg, etc. Deretter kuttes rørene i separate stykker i henhold til måleren.

Kvalitetskontroll er også et obligatorisk trinn: Overholdelse av viktige parametere (seksjon, veggtykkelse, etc.) med standardverdiene er sjekket. I dette tilfellet brukes basisrommet til profilrøret i henhold til GOST 30245 2003, samt den godkjente listen over toleranser som grunnleggende dokument.

Sveiset teknikk

Ifølge sveiseteknologi er røret gjort forskjellig:

  • Stålplater blir først kuttet i strimler. GOST 30245-2003 anbefaler bruk av generelle formålsmaterialer, høylegerte og høykarboner med en tykkelse som svarer til konstruksjonens veggtykkelse.
  • Deretter kommer strimlene til foldeseksjonen, hvor en eske med spesifiserte størrelser er dannet fra en spesiell enhet.
  • Deretter sveises kantene på esken for å få en lukket profil. Sveisen er utsatt for stripping til et fremspring som ikke overskrider 0,5 mm.

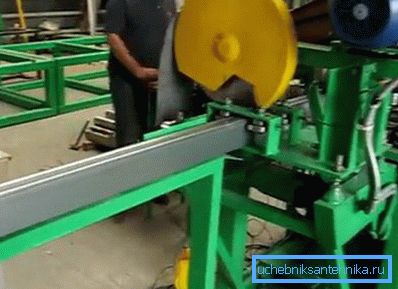

Trimmingsprodukt
  • Alle følgende trinn utføres på samme måte som ved produksjon av et sømløst formet rør: produktene behandles, kuttes i fragmenter og gjennomgår kvalitetskontroll.

Vær oppmerksom på! Ovennevnte instruksjoner er typiske. I noen tilfeller, for eksempel når du produserer en stor profil, eller ved bruk av spesifikke materialer, kan det bli innført flere operasjoner i prosessen.

Hovedmål

Typisk sortiment

En av fordelene ved profilrøret, som forklarer det høyeste nivået av etterspørselen som byggemateriale, er et bredt spekter av produkter. Snarere enkel produksjonsteknologi gjør det mulig å skaffe seg deler av de mest forskjellige delene, noe som letter valg av elementer for konstruksjoner.

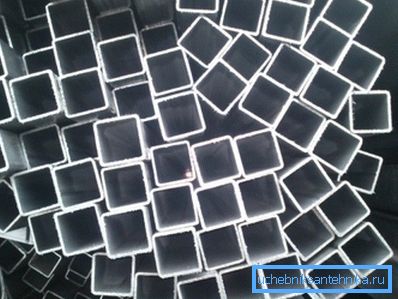

Vanligvis produsert en stor batch av samme størrelse.

Hovedparametrene er:

  • Seksjon eller størrelse - forholdet mellom lengden på produktets sider.
  • Veggtykkelse
  • Spesifikk vekt er massen av en løpende rørmåler.

Vær oppmerksom på! Vekt og veggtykkelse er direkte proporsjonal: med samme lengde på produktet og samme tverrsnitt, på grunn av denne parameteren, kan massen avvike flere ganger.

Når det gjelder lengden, vil de vanligste størrelsene være 6 og 9,5 m. Ved bestilling av et stort antall produkter er det imidlertid mulig å produsere emner i henhold til nøyaktig størrelse. På denne måten trenger vi ikke å bruke tid og krefter på å justere størrelsen med egne hender.

Nedenfor er en tabell over sortimentet av formede rør av forskjellige seksjoner, ved hjelp av dataene som du ikke bare kan velge riktig materiale, men også omtrent beregne massen av strukturen:

Standard størrelse, mm Rørveggen, mm Masse på en løpende meter, kg
kvadrat
15x15 1 0,48
15x15 1.5 0.7
15x15 2 0,93
20x20 1 0.6
20x20 1.5 0.9
20x20 2 1.3
30x30 1 0.9
30x30 1.5 1.4
30x30 2.5 2.3
50x50 1.5 2.3
50x50 2 3.1
50x50 2.5 3.9
60h60 2 3.7
80x80 3 7.1
100x100 4 12.05
rektangulære
20x15 1.5 0.8
20x15 2 1.1
20x30 1.5 1.2
20x30 2 1.6
30x50 1.5 1.8
30x50 2 2.5
30x60 1.5 2.1
30x60 2 2.8
40h70 2.5 4.2
30h80 2.5 4.2
40x80 4 4.9
50x100 4 8.7
60x120 4 10.6

Vær oppmerksom på! Tabellen viser egenskapene til bare de produktene som brukes oftest. Ved bruk av andre standardstørrelser er det nødvendig å bli styrt av tallene angitt i GOST.

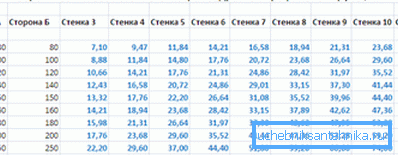

Kjennetegn på produkter med stort tverrsnitt

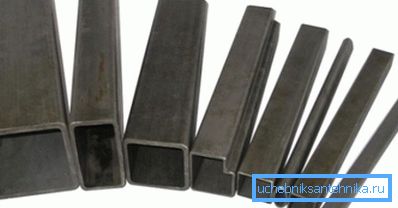

Bruken av rør av forskjellige dimensjoner

Hvis vi snakker om bruken av profilrør i konstruksjon og produksjon av rammestrukturer på en metallbase, bør det bemerkes at oppgavene er svært store.

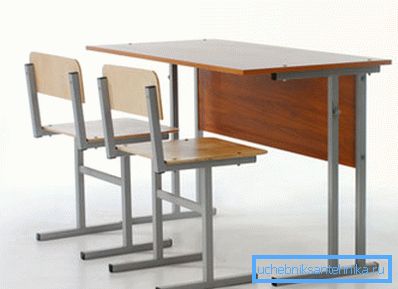

Enkle og praktiske møbler
  • Små deler, som rør 15x15, 20x15 eller 20x20 mm, brukes oftest enten for å lage møbler (husker vi alle skolestoler?) Eller for å montere gjerder. Den relativt små størrelsen på delene, kombinert med tilstrekkelig høy styrke, gjør det mulig å skape strukturer som er lette nok og motstandsdyktige mot belastninger.

Vær oppmerksom på! En annen fordel er profilens lille bredde: Bruken av slike elementer ved montering av påfylling av hekker, rekkverk og andre lignende konstruksjoner gjør det mulig å minimere tap av lysstrøm.

  • De vanligste er rør med mellomrør: kvadrat 30x30, 40x40 og 60x60 mm, og også rektangulær - 20x30, 20x40 mm etc.. De er kjøpt for bygging av lyse rammestrukturer (drivhus, markiser, gazebos), for bygging av lettbelastede lagerelementer (gjerdestolper, støtter, lyskolonner). Også ofte benyttes liknende deler som et internt grunnlag for mursteinstolper.
  • "Flat" varianter (fra 20x40 til 30x80 mm) brukes ofte i maskinteknikk. Slike rør er preget av et optimalt forhold mellom masse og mekanisk styrke.

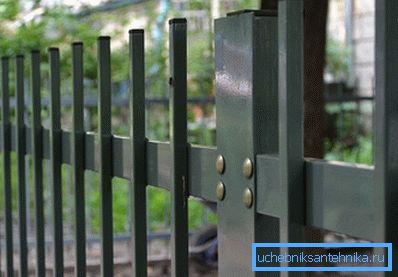

Søknader i produksjon av gjerder
  • Ved bygging av hovedbygninger er det økte krav til driftsparametrene for alle deler, så elementer fra 60x60 mm og større blir tatt for bærende konstruksjoner. Selvfølgelig er de preget av en ganske stor masse, og de koster mye, men i alle fall gir gevinsten i styrke slike investeringer fullt ut begrunnet.

Som du kan se, gjør et bredt utvalg av rullede produkter det svært allsidig - det er vanskelig å finne en byggeprosjekt, for en løsning som ikke kunne brukes slike produkter.

konklusjon

Etter å ha undersøkt alle tilgjengelige størrelser og å vite vekten av profilenes rørområde, vil vi få nøyaktig den informasjonen vi trenger i konstruksjonsfasen av konstruksjonen som skal bygges (les også artikkelen Rør i rustfritt stål - styrke og skjønnhet).

Derfor bør du lese GOST før du starter arbeid, og for mer informasjon, se videoen i denne artikkelen.
