Vannvolumet i røret og i varmesystemet som helhet: nåværende

Spørsmålet om hvordan man beregner volumet av vann i et rør oppstår ved utforming av ulike systemer basert på en rørledning. For eksempel, beregne omtrentlig vanninnhold som kreves ved planlegging av et autonomt varmesystem.

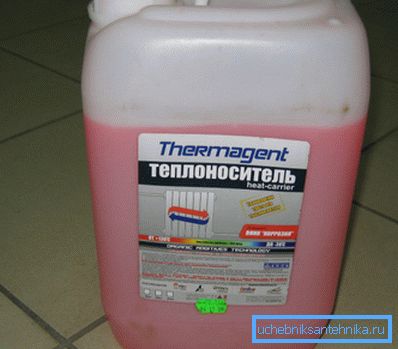

Når autonom oppvarming i et hus er nesten klar, må du starte beregningene for å få de nøyaktige dataene som er nødvendige for valg av diameter av rør og tilhørende modell av akkumulatoren. Igjen er det umulig å gjøre uten riktig beregning av volumet av væske i røret hvis du trenger å legge til frostvæske til kjølevæsken eller helt fylle systemet med frostvæske.

Behovet for riktig telling av vann i varmesystemet

Spørsmålet er, er volumet av vann i rørets måler så viktig hvis det er mulig å hente væske inn i systemet til den er fylt opp til halsen?

Det viser seg at behovet for nøyaktige beregninger er åpenbart. Videre må volumet i enkelte tilfeller ikke bare vurderes i rørene, men også i radiatorene. For eksempel, når du designer et varmesystem, må du ha nøyaktig informasjon om mengden kjølevæske for å velge en kjele med de aktuelle effektparametrene.

En annen grunn til de riktige beregningene er bruken av pumpeutstyr. I dette tilfellet er det nødvendig å kjenne mengden av det transporterte medium med en hastighet på så mange kubikkmeter per en bestemt tidsenhet.

Å vite riktig mengde vann i forskjellige rør, kan du velge ikke bare de riktige rørstørrelsene, men også den nødvendige pumpekapasiteten.

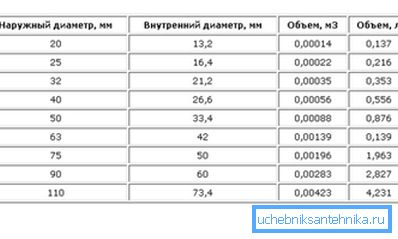

Beregning av kjølevæskeinnholdet i røret

Til tross for at du kan bruke kalkulatoren av volumet av vann i røret, er det bedre å gjøre slike beregninger selv (les også artikkelen Diameter av polypropylenrør: alt som nybegynnere må vite).

Faktum er at automatisert kosting utføres ved hjelp av gjennomsnittlige algoritmer, mens hvis du teller deg selv, kan du ta hensyn til konfigurasjonsfunksjonene til rørledningen og andre nyanser som nettkalkulatoren ikke kan ta hensyn til.

• Før du beregner volumet av vann i røret må du forstå at det indre rommet i rørleggerarbeidet er en sylinder med stor lengde.
• Å vite at vi må beregne hvor kapasitet en sylinder er, bruker vi formelen kjent fra fysikklæringene: V =? * R? * H, hvor:

V er volumet av sylinderen;

? - 3,14 (pi nummer);

R er radiusen;

H - høyde.

• En annen formel vil være nyttig hvis du kjenner området på sylinderens fundament: V = S * H, hvor S er området av basen, og H er høyden.

Viktig: Representerer rørledningen i form av en utvidet sylinder, må du forstå at H ikke vil være høyde, men lengden på røret, hvis kapasitet i liter skal beregnes.

Beregning av kjølevæskeinnholdet ikke bare i rørledningen, men også i systemet som helhet

Spørsmålet om hvordan man beregner det indre volumet av rør separat fra varmesystemet, er sjelden verdt det. Oftere er det nødvendig å utføre en beregning som tar hensyn til oppvarmingsbatteriene til kjelen og ekspansjonstanken, dersom dette er angitt i systemet som brukes.

Instruksjonen for beregningen i dette tilfellet er som følger:

• Ved første fase måler vi rørledningenes lengde uten å ta hensyn til hydroakkumulatoren (batterier). Etter å ha bestemt seg for lengden, vurderer vi volumet i henhold til formelen V =? * R? * H, hvor "H" vil være lengden som vi tidligere har målt.

Selvfølgelig vil det resulterende tallet være omtrentlig, men forskjellen i systemets nominelle og arbeidsvolum kan kompenseres for når det er fylt med kjølevæske.

• I neste fase vurderer vi hvor kapasitet varme radiatoren er.

Det er ingen hemmelighet at batterier av forskjellige størrelser kan brukes på ett byggeplass, som forklares av forskjellige parametere av lokalene. Det er derfor beregningen utføres ikke for radiatoren som helhet, men for hver enkelt del.

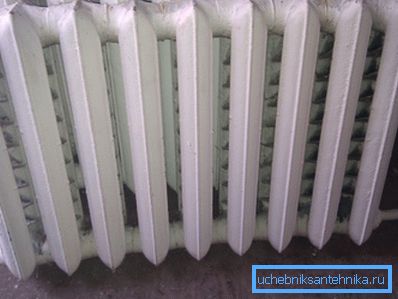

Denne metoden er relevant for støpejern og aluminium radiatorer, som vanligvis er delt inn i seksjoner. Som regel, for å fylle hver seksjon trenger du minst 1,5 og ikke mer enn 2 liter.

Hvis du planlegger å installere bimetall- eller stålbatterier med egne hender, ser vi på emballasjeparametrene eller på selve produktet.

• Kapasiteten til annet utstyr, inkludert varmekjelen og grønnsakstanken, bestemmes i henhold til passdataene eller betegnelsene som er trykt på saken.

Hvis det ikke er vedlagt dokumentasjon for ekspansjonstanken, kan du fylle denne beholderen med vann og drenne hele innholdet i målebeholderen og bestemme volumet.

Viktig: Når du beregner mengden kjølevæske i varmesystemet, må du ta hensyn til hvilket materiale rørene er laget av. For eksempel er veggene av stålprodukter en størrelsesorden tynnere enn veggene av polypropylenanaloger med tilsynelatende samme diameter.

Designfunksjoner av lukkede varmesystemer

Vi merker umiddelbart at instruksjonene som er gitt for utførelse av beregninger, bare er relevante for oppvarmingsinstallasjoner av lukket type. Tross alt, i lukkede systemer, er mengden kjølevæske preget av konsistens.

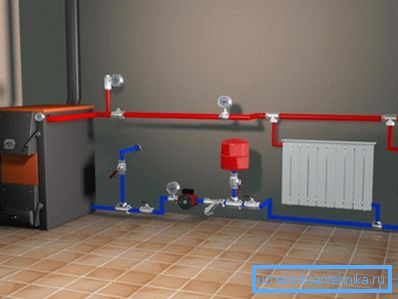

For å forstå hvordan vannet oppfører seg i lukkede konstruksjoner og hvorfor de tidligere foreslåtte beregningene var nødvendige, bør du vurdere enheten av de vanligste modifikasjonene av autonom oppvarming.

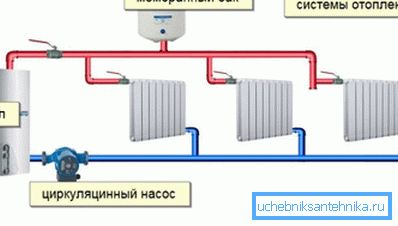

Et autonomt varmesystem anses å være lukket hvis mengden kjølevæske forblir uendret, og den drives av en sirkulasjonspumpe. En slik modifikasjon av oppvarming er som regel absolutt stram og kjølevæsken er ikke i kontakt med miljøet. Vanntrykket i blanderen varierer på grunn av termisk ekspansjon, men kompenseres av ekspansjonstanken, som installeres separat.

Imidlertid er de fleste moderne gassvarmekjeler utstyrt med integrerte ekspansjonstanker, noe som forenkler design og montering av systemet som en helhet. I dette tilfellet er det ikke fornuftig å telle volumet på tanken separat, siden den nødvendige mengden kjølevæske er angitt i passasjedokumentasjonen til varmekjelen.

konklusjon

Nå vet vi hvordan du beregner mengden kjølevæske i varmesystemet riktig og gjør det slik at driftskostnaden for dette systemet er akseptabelt. Det er noen spørsmål som trenger avklaring (se også artikkelen Beregning av diameteren til et rør for oppvarming er et viktig stadium i utformingen av varmesystemet).

I dette tilfellet, se videoen i denne artikkelen.
