Avløpsrør: bruk, regulatoriske krav, alternativer

Hva er det - et kloakkrør? Hvorfor er det nødvendig? Er det noen reguleringsdokumenter som styrer enheten sin? I hvilke tilfeller, og hvordan kan man klare seg uten vifters tilbaketrekking? La oss finne ut det.

Hva er det

Et kloakkrør er en del av avløpssystemet som ikke tjener til bevegelse av avløp, men for ventilasjon. Enkelt sagt, kobler røret kloakken med atmosfæren.

Hvorfor trenger du det?

Det er to grunner.

1. Som i alle andre vertikale rør er det et trykk i avløpsrøreren. Økningen i trykket i den øvre delen av det innenlandske kloakkanlegg fører ganske naturlig til at luft begynner å trenge inn i boligkvarteret gjennom uforseglede ledd. Denne luften lukter ikke som roser.

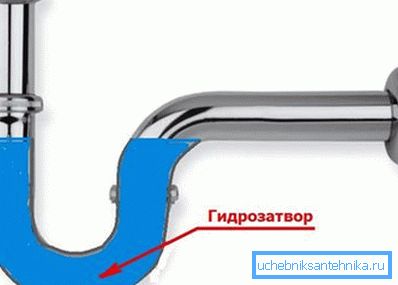

Merk: Enhver sanitærutstyr er utstyrt med en vannventil. Gjennom utslipp av en vask eller dusj vil luften ikke passere; Imidlertid er ikke leddene i kneet til sifongen og kloakk kammen (internt avløpsanlegg) alltid forseglet.

1. Når volleydumping (samtidig spyling i to toaletter på stigerøret, drenering av vann fra flere bad osv.), Er det ofte en situasjon når stigerøret er fullt. Før vannstrømmen skaper en luftfront med overtrykk, denne luften utgis gjennom revisjon av kjelleravløpet av en boligbygg eller gjennom kloakk av kloakk septiktank, cesspool, etc. Men bak en masse vann som beveger seg ned, opprettes et vakuum som suger vannet ut av sifrene, forstyrrer driften av vannportene. Lyden av et smacking toalett eller vask gir ikke gleden til eieren; når han hyler en bølge av aromaer - dobbelt ubehagelig.

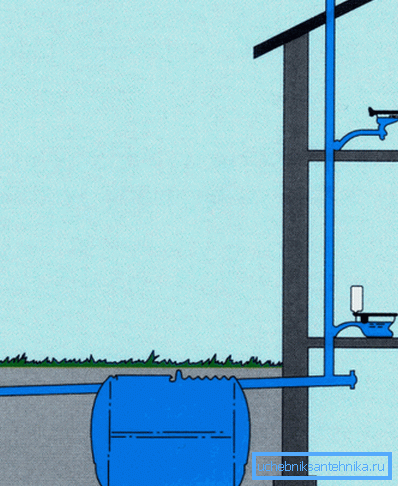

Begge problemene løses med en enkel jumper mellom øvre punkt av avfallssystemet og atmosfæren. Den resulterende lukten forårsaker lukt å forlate huset gjennom en kloakk riser; Med volleyavladning suges luften gjennom den.

Regulatoriske dokumenter

I den nåværende reguleringsdokumentasjonen er arrangementet av traktrørene påvirket minst to ganger.

SNiP 2.04.01-85

I henhold til punkt 17.18 i SNiP 2.04.01-85 skal husholdnings- eller industriavløp ventileres. Ventilasjon er gjennom stigerør; deres eksosdel tømmes gjennom ventilasjonsakselen eller gjennom taket. Hva skal være høyden på stigerøret?

Minste avstand fra eksosdelen av stigerøret til nærmeste åpningsbalkon eller -vindu er 4 meter. Med hva instruksjonen er koblet til, tror jeg, det er ikke nødvendig å forklare.

SP 40-107-2003

Konstruksjonsreglene SP 40-107-2003 i avsnitt 4.8 spesifiserer spesifikt saken om det utnyttede taket. Ifølge ham skal eksosdelen av stigerøret virkelig være lik minst tre meter; Men i stedet for utstyr, kan du bare kombinere fire eller flere stigerør i et teknisk gulv eller loft.

Forfatterens kommentar: I dette tilfellet, med en salvutladning i en eller to av stigerørene, vil de andre faktisk oppfylle rollen som en trakt for dem. Imidlertid kan man ikke komme seg vekk fra det stød som er opprettet i stigerørene: Den minste forstyrrelsen av tetthet i alle ledd - og lukter vil trenge inn i rommene i overetasjen.

regler

Hvor nøyaktig skal ventilatorrørene installeres?

1. Overganger av diameter (først og fremst - senking i rørets eksosdel) er uønsket. Når diameteren er redusert fra 110 til 50 mm, reduseres gjennomstrømningen av stigerøret med ca. 5 ganger; Det kan ikke være nok til å kompensere for fallet i lufttrykket.

1. Horisontale deler av rør legges med samme helling som kloakk - 2 cm per lineær meter. Hellingen vil forhindre dannelsen av vann og flytrafikk.
2. Avløpsrørere som åpner på loftet er en dårlig ide. Saken er ikke bare i lukter: våt fordamping vil forverre termisk isolasjon, soaking isolasjonen med fuktighet, og føre til at trussystemet roter.

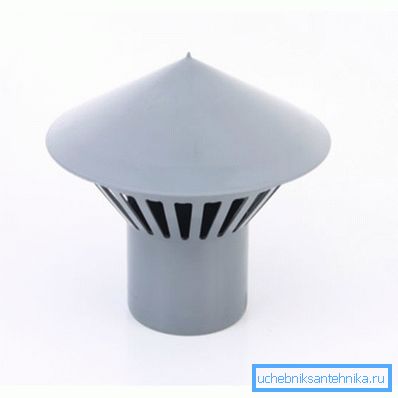

3. Det er bedre å gi et viftebord med en deflektor (aka en sopp eller en paraply). Takket være avbøyningen kommer regnvann og søppel ikke inn i stigerøret; I blåsende vær øker han samtidig utkastet i røret, noe som gjør ventilasjonen mer effektiv. Prisen på en paraply for et 110 mm rør er fra 120 til 200 rubler.

unntakene

Kan det gjøres uten ventilasjon av avløpssystemet?

Her er standard anbefalinger:

• Design og bygging av hus uten trakter er kun tillatt hvis vi snakker om en eller to-etasjers struktur.
• På samme tid i huset skal ikke være mer enn ett toalett og ett bad.

Og her er en liste over tilfeller hvor selv med lavt antall etasjer er det nødvendig med vifterør.

• Hvis toalettet og badekaret er skilt på forskjellige gulv.
• Hvis kloakksystemet er lagt med et rør med en diameter på mindre enn 100 millimeter (for å være ærlig, for å koble et toalett til dette røret, må du ha alvorlige utviklingsavvik).

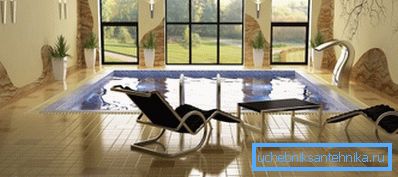

• Hvis huset er bygget basseng.

• Hvis det lokale rensningsanlegget som brukes til avfallshåndtering, er hermetisk (et typisk eksempel er biologiske dyprengjøringsstasjoner).

Spesielt tilfelle

Innbyggerne i de øvre etasjene demonterer ofte kloakkstiger over tee. Strengt tatt kan dette ikke gjøres: Enhver endring i konfigurasjonen av ingeniørkommunikasjon bør skje med velsignelsen til bolig- og verktøyarbeidere, som selvfølgelig aldri vil gi. Imidlertid er det faktum at reparasjon på toalettet i tillegg ledsages av fjerning av ubrukte, fra utsiktspunktet til leilighetenes eier, røret.

Hva å gjøre hvis denne operasjonen allerede har ført til ganske forutsigbare resultater - en stabil lukt av kloakk i alle leilighetene på de øverste etasjene langs stigerøret?

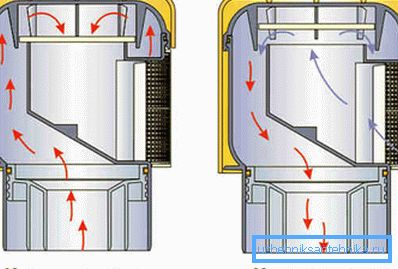

Den enkleste løsningen på problemet er en kloakkavløpsventil. Hva er det Konstruktive løsninger kan være forskjellige, så vi beskriver ikke arbeidsmekanismen, men funksjonaliteten til enheten.

Kort sagt, det er en enhet som bare tillater luft i en retning. I normal modus er det i øvre del av stigerøret på grunn av overtrykk tilstede; Avløpsventilen tillater imidlertid ikke mettet luft med lukt og fuktighet inn i rommet. Vakuumet som oppstår i stigerøret ved salvutladning, vil føre til at ventilen åpner og suger i luft.

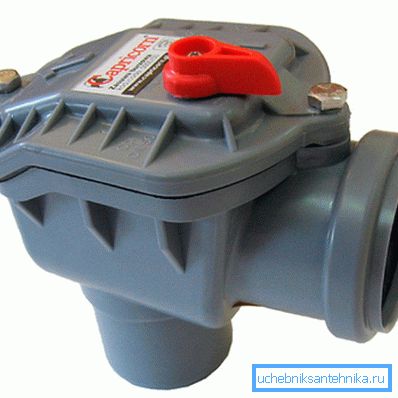

Det er nyttig: ventilen (vakuum) ventiler er produsert i to størrelser - 110 og 50 mm. Sistnevnte brukes til individuelle enheter og for kjøkkendreneringsrør i noen hus av gamle prosjekter.

Merk: En vakuumventil er ikke et universalmiddel. Lukt i leilighetene på stigerøret vil ikke være bare med full tetting av alle tilkoblinger. Så er alle tilkoblinger av sifoner og stropper med rør nødvendigvis forsynt med mansjetter.

tips

Forfatteren, basert på hans erfaring, vil tillate seg å legge til noen få kommentarer til standardanbefalinger.

Huset med to toaletter og bad - et bad på hver etasje - fungerte perfekt i et år uten vifteuttak. Lukt ble ikke observert. Strengt synkron skyll to toalettskåler - en sjelden hendelse; Badekar eller dusj med moderne dreneringsgitter med en ganske liten båndbredde, jo mer kloakk vil ikke overløpe.

Ved utformingen av et vifteuttak skal du definitivt ta hensyn til den vindende vindretningen. Luktene kan strekke seg til en avstand hvor mer enn 4 meter er angitt i SNiP 2.04.01-85.

Du bør ikke gjøre eksosdelen av stigerøret betydelig lenger enn det som kreves av reguleringsdokumenter.

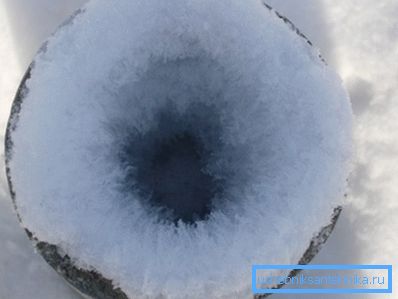

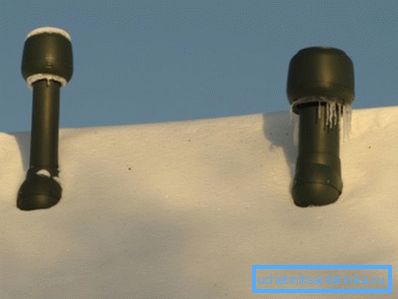

Jo lengre røret, jo mindre sannsynlig vil det bli oppvarmet opp langs hele lengden av fuktig og varm luft som stiger opp fra huset. Og på de kalde vegger vil det uunngåelig fryse is, gradvis redusere klaring til null. I leilighetskomplekser er en betydelig del av vinterklager av innbyggere nettopp lukten av kloakk som har oppstått på grunn av istrafikk.

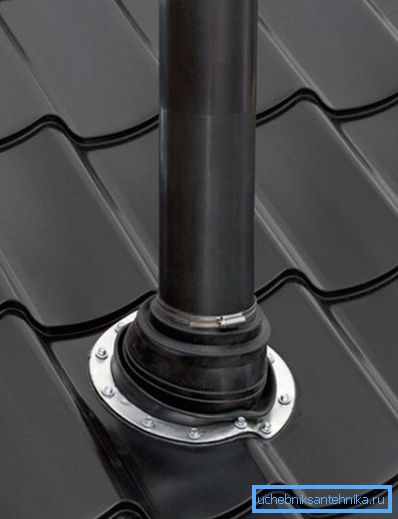

I et privat hus med installasjon av kloakk med egne hender, kan et vifteuttak frigjøres ikke bare gjennom taket, men også gjennom noen av gavlene. Dette vil betydelig forenkle vanntettingen.

konklusjon

Vi håper at våre anbefalinger vil hjelpe leseren til å designe eller oppgradere sine egne hjemløp. Som alltid inneholder videoen i denne artikkelen ekstra tematiske materialer. Lykke til!
