Avløpsrør som et viktig element i kloakknettverket: formålet

Hva er en fan pipe, sannsynligvis, kjenner noen som minst en gang i vesentlig grad engasjert i arrangementet av kloakk. Men overfladisk kunnskap om dette elementet er ikke nok, og derfor anbefaler vi at du nøye studerer informasjonen nedenfor. Dreneringen vil da bli utformet riktig, og hele systemet vil fungere som en klokke.

Hvorfor er det nødvendig?

Avløpsavfallssystemet må fungere i henhold til visse regler. Og en av disse reglene er kommunikasjonen av alle rørledninger med atmosfære for trykkutjevning og ventilasjon. Vifte rør tjener oss til dette formålet.

La oss forstå funksjonen til dette elementet mer detaljert:

• Når avløp utføres, begynner avløp å bevege seg nedover stigerøret, og det oppstår en luftdepresjon i de øvre delene av rørledningen.
• Delvis kompenseres det ved vannbevegelsen i sifronene, men med en engangs masseavløp (for eksempel når vi trykker på knappen på toalettet) er det kanskje ikke nok væske til å kompensere for negativt trykk.
• Som et resultat tørkes alle sifonene over stigerøret, og ubehagelige luktene av kloakken begynner å trenge gjennom rørene. Selvfølgelig kan de blokkeres med en vanlig del av vann, men til neste bruk av kranene, vil "aromaen" spre seg i lokalet nesten uhindret.

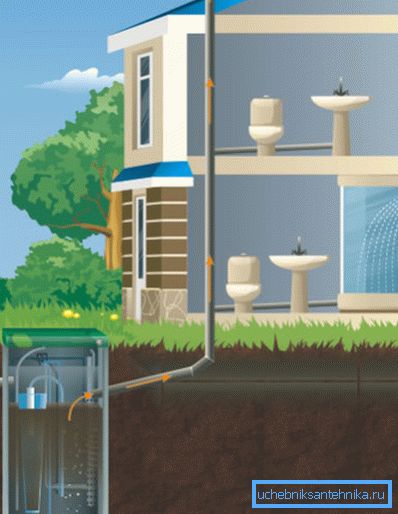

Dette problemet løses ved å installere en spesiell rørledning, som kalles traktrørledningen. Det sikrer at den nødvendige mengden luft kommer inn i systemet, mens trykket ikke oppstår, og sifrene ikke tømmes.

Instruksjonen anbefaler installering av dette elementet:

• I en-etasjes bygninger utstyrt med en stigrør med en diameter på ikke mer enn 50 mm.
• I to-etasjers bygninger, hvis i andre etasje er det sanitære apparater, som er kilden til avløpsvann.
• I boligblokker.
• I hus med bassenger, badstuer og andre strukturer, som er preget av "salvo" drenering en stor mengde vann.

Samtidig er et vifterør i et privat hus med en ganske kraftig stigrør (110 mm) på ingen måte obligatorisk. Hvis summen av diameteren til alle avløpene er mindre enn diameteren på stigerøret, kan installasjonen avvikes: vannstrømmen vil fortsatt ikke kunne blokkere hele røret for rørledningen.

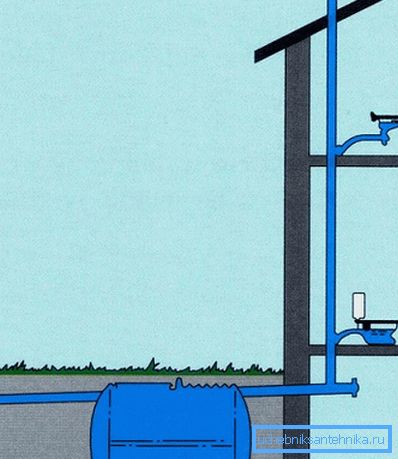

Vær oppmerksom på! Ventilasjon av en septiktank uten tragtrør er også lite sannsynlig å fungere slik vi trenger det: selv ved delvis biologisk behandling av avløp vil luktene spre seg.

Monteringsteknikk

Rørinstallasjon

Installasjon eller bytte av traktrøret i leiligheten utføres vanligvis direkte i reparasjonsprosessen. Dette skyldes den høye arbeidsintensiviteten til prosessen, samt til det store volumet av ødeleggelsen som følger med det: dimensjonene av trakten er slik at det er nødvendig å gjøre hullene i taket ganske store.

I seg selv er detaljene en fortsettelse av stigerøret, og den kan monteres fra de mest enkle materialer.

En annen ting er at valget av elementer og deres installasjon bør overholde en rekke regler:

1. Ideelt sett bør diameteren av traktrøret samsvare med stigningens diameter (det er best å ta 110 mm i begge tilfeller). Så vi vil ikke bare lette våre liv under installasjon ved å nekte adapters, men også garantere trykkutjevning.
2. Den ytre delen av rørledningen må plasseres på en slik måte at avtrekksluften sprer seg så raskt som mulig, og den ubehagelige lukten sprekker ikke.. Av denne grunn vises et traktør i en fleretasjesbygning vanligvis på et åpent tak, og i et privat hus er det plassert lenger fra de nærliggende tomter.
3. Det er også svært viktig å observere det riktige temperaturforholdet: rørets nedre del må nødvendigvis være i et oppvarmet rom, og den øvre delen - i kulde. Bare i dette tilfellet vil retningen og hastigheten til luftbevegelsen i systemet være optimal.

Tips! Plassering av produksjon på loftet er strengt forbudt!

Installasjonsprosessen selv for en mer eller mindre erfaren veiviser er ikke vanskelig:

• Som materialet tar vi enten støpejern eller plastrør. Støpejern er preget av en høy pris og en meget betydelig masse, men på den annen side er en slik konstruksjon praktisk talt "evig". På den annen side er plast lettere å behandle, så for nybegynnere er det verdt å stoppe ved dette alternativet.
• Begynn installasjon fra bunnmonteringspunktet som er plassert i stigerøret eller på fundamentet.

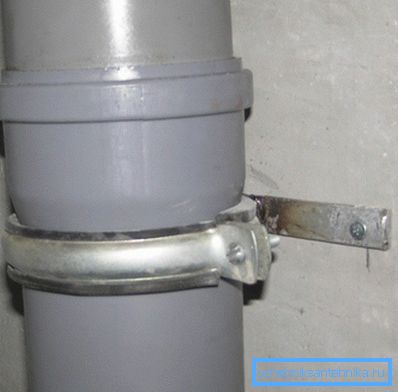

• Vifterøret er lagt strengt vertikalt og festes til støttekonstruksjonene med slangeklemmer på ankre.

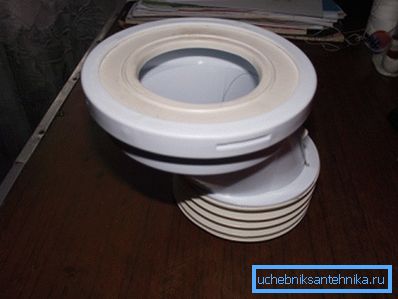

• Etter at arbeidet er fullført, installerer vi en adapter med et trykk for en vaskemaskin (om nødvendig) og en toalettskål.

• I noen tilfeller (når stigerøret passerer i umiddelbar nærhet av boligområdet) kan det hende at det er nødvendig med støyisolering. Det er lettest å implementere ved hjelp av sprøyting av polyuretanskum eller å arrangere hylsteret av polystyrenskum.

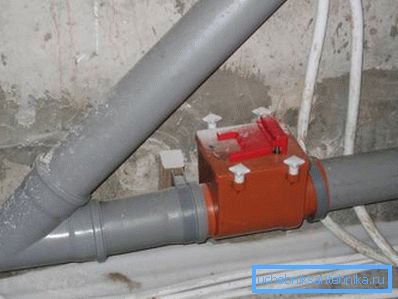

Kontroller ventiler

Beskrive installasjonsprosessen til systemet, det er umulig å ignorere et slikt element som en tilbakeslagsventil.

Denne delen utfører en rekke funksjoner:

• For det første forhindrer ventilen returrør av avløp, blokkerer vann fra å komme inn i avløpet, avføring i toalettet etc.
• For det andre forhindrer enheten mekaniske partikler i å returnere til systemet, noe som kan føre til brudd på ventiler.
• For det tredje, takket være ventilene på kloakken kan gnagere ikke bevege seg, og i de sørlige områdene - og reptiler.
• Til slutt bidrar installasjonen av en slik del til utjevning av trykk ved feil i rørleggingen: delvis kompensasjon av utilstrekkelig helling er ganske mulig.

Ved utforming er ventilene delt inn i interne og eksterne:

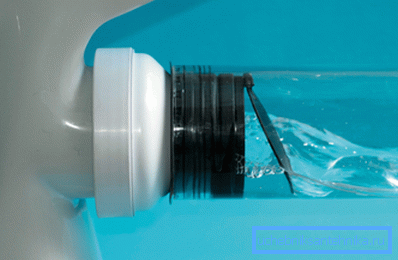

• Den interne ventilen er montert med en spesiell innsats, som er plassert i rørets lumen. For å installere elementet avfettet og rengjort, plasseres det på det valgte stedet. Nå, med passasje av kloakk, åpner ventilbladet, og i deres fravær forblir lukket.

Tips! Den interne ventilen er montert uten bruk av silikon smøremidler og tetningsmidler - bare "tørr"!

• Utendørsmodellen fungerer i henhold til et lignende prinsipp. For installasjon i rørledningen er det installert en spesiell adapter.

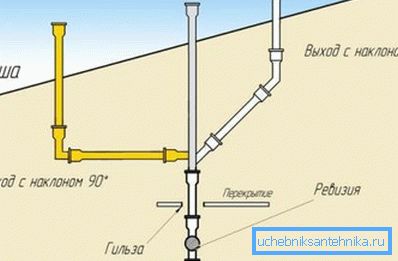

Fjerning av ventilasjonskanalen

Gjør det selv installasjon av viftesystemet sørger også for installasjon av utløpsventilrøret.

Her er det verdt å følge slike anbefalinger:

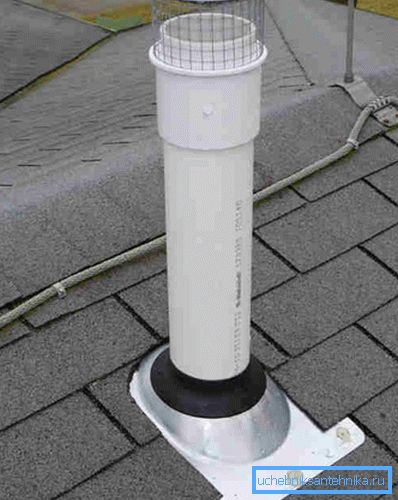

• For et flatt uutnyttet tak, må ventilasjonsdelens størrelse være minst 50 cm. Jo høyere takhøyde, jo lengre rør må være på den.

Tips! Hvis det er sterke vinder i ditt område eller en stor mengde snøfall, må du i forveien sørge for å styrke ventilasjonsutløpet.

• Hvis taket er aktivt brukt eller brukt, for eksempel for å dyrke planter, må utløpsrøret økes med minst 3 m.
• Utgangen av traktrørledningen kan ikke kombineres i samme foringsrør med ventilasjonskanalen eller skorsteinen.
• Hvis åpne vinduer eller balkonger ligger i nærheten, er minimumsavstanden fra dem til røret kuttet 4 m.

Utformingen i seg selv gir ikke noe ekstra tilbehør som letter hetten. Det er også uønsket å installere baffler eller lignende enheter, siden de fører til dannelse av kondensat og til en reduksjon i permeabiliteten.

I unntakstilfeller er fjerning av traktrøret gjennom veggen tillatt, men her er SNIP-kravet trådt i kraft, slik at det fortsatt vil være nødvendig å heve dysen over taknivået. Så ytre segmentet må gjøres ganske lenge, fest det sikkert på understøttende strukturer.

konklusjon

Et kloakkrør er nesten et nødvendig element. Du kan klare det bare i en-etasjes hus, men selv der bør du tenke på å løse problemet med ubehagelig lukt. Installasjonen av en slik enhet er forbundet med betydelige lønnskostnader, så det er best å utføre det sammen med installeringen av selve dreneringssystemet. Teknologien som brukes er beskrevet mer detaljert i videoen i denne artikkelen.
