Chrysotile cement tubes: egenskaper og applikasjoner

Å bruke chrysotile sementrør i et hvilket som helst prosjekt i henhold til GOST 31416-2009 er svært gunstig både teknisk og økonomisk - de er ganske slitesterke (levetiden er omtrent 25-50 år) og i tillegg 2-3 ganger billigere stål, støpejern og polymerer. Slike lyse positive egenskaper tilveiebringes både av de teknologiske egenskapene til selve krysolitt sementet og av designelementene til alle elementene i den lagde rørledningen. Nedenfor ser vi nærmere på dette, og i tillegg vil vi demonstrere om temaet for videoen i denne artikkelen.

Chrysotile sementrør

Generell informasjon

anvendelsesområde

Chrysotile sementrør i lageret av ferdige produkter
  • Gjeldende GOST 31416-2009 etablerer og definerer de generelle kravene til trykk- og ikke-trykkrør og koblinger av dryzoltsement. Frigjennomstrømningsmaterialer brukes til kloakkanlegg, for samlere av ulike dreneringssystemer for landvinning, for ventilasjonskanaler (eksosventilasjonssystemer), drenering i varmesystemer, samt for legging av kabler og søppelhåndteringslinjer.
  • Chrysotile sementrør og koblinger, som er konstruert for høyt trykk (med tykke vegger), brukes til å forsyne byer, byer og industrielle bedrifter og jordbrukskomplekser med varmt vann ved en temperatur på ikke over 115 ° C, der arbeidstrykket ikke er høyere enn 1,6 MPa. De brukes også til drenerings- og avtrekkssystemer, tilhørende drenering, avfallsrør og så videre.

Tekniske egenskaper

Rør tegning: D - ytre diameter; d er den indre diameteren; L er lengden; s - veggtykkelse
  • Krever ikke vanntett, da det er absolutt ikke utsatt for korrosjon;
  • Ikke ledende
  • Det krever ikke sterk termisk isolasjon - Kryslolittsementets termiske ledningsevne er kun 0,8 kcal / (m * h * hagl) - instruksjonen indikerer at den er 60 ganger mindre enn stålkvaliteten;
  • Ved transport av kaldt vann på veggene er det ingen kondensering;
  • Koeffisienten av termisk forlengelse her er 12 ganger lavere enn for stål, derfor er det ikke nødvendig å installere dyre termisk ekspansjons forlengere - denne faktoren gir gode anbefalinger for kanaliserende legging. Det viser seg at i dette tilfellet faller prisen både på selve materialet og på montering på grunn av designelementene til rørledningen;
  • Når det dannes rør, er det mulig små feil i størrelsen, noe deformasjon (økning) oppstår også under transport av varmtvann, men dette kompenseres i koblingsleddene av gummiringer for å tette leddene.
  • Vannbestandig. I kontakt med vann får materialet bare styrke - herding oppstår på grunn av de fysisk-mekaniske egenskapene til krysolitt sement;
  • Når man transporterer vann inne i mikroorganismer, utvikler det seg ikke, det vil si at rørene ikke overgrover. Derfor forekommer ikke ekstra hydraulisk motstand;
  • De er motstandsdyktige mot aggressive alkaliske og svakt sure miljøer;
  • Bruken av krysotil sementrør på forskjellige steder medfører en reduksjon av konstruksjonstiden i størrelsesorden 35-40%, reduserer behovet for anleggsutstyr med 50-55% og reduserer lønnskostnadene for arbeidskraft betydelig.
Kobling: D - ytre diameter; d er den indre diameteren; L er lengden; s - veggtykkelse

Merk. Chrysolitt sementfri strømningsrør i dokumentasjonen er merket med forkortelsen BNT, og koblinger for dem - BNM eller polyetylen MPT. For trykkrør er forkortelsen BT eller TT, og for koblinger - CAM eller TM.

Passasjen er betinget Diameter intern (mm) Diameter av ytre viklingsender (mm) Veggtykkelse av viklingsenden (mm) Lengde (mm)
BT-6 BT-9 BT-12 BT-15 BT-6 BT-9 BT-12 BT-15
100 104 100 - - 122 9 11 - - 3950
150 146 141 - - 168 11.0 13.5 - - 1950
200 200 196 1888 180 224 12 14 18 22 5000
250 - 242 234 - 247 - 16 20 - 5000
300 292 286 276 267 324 16 19 24 28.5 5000
400 385 377 363 352 427 21 25 32 37.5 5000
500 476 466 450 436 528 26 31 39 46 5000

Tabell over tekniske egenskaper av VT (GOST 31416-2009 i henhold til OKP 578600)

Passasjen er betinget Diameter utenfor (Mm) Diameter Int. (Mm) Veggtykkelse (mm) Lengde (mm)
100 118 100 9 3950
150 161 141 10 1950, 5000
200 213 191 11 5000
250 266 238 14 5000
300 309 279 14/15 5000
400 407 373 17 5000
500 514 466 24 5000

Tabell over tekniske egenskaper til BNT (GOST 31416-2009 i henhold til OKP 578600)

legging

Installasjon av oppvarming. bilde

Installasjonsarbeid med egne hender eller på jobb, uansett om det er oppvarming, en meliorationskanal, kabelhåndtering, kloakk og så videre, utføres nesten i samme retning. Dette graver en grøft, transporterer rør med koblinger til stedet, en foreløpig inspeksjon for integritet, plassering av alle elementer i en grøft, en annen inspeksjon, en permeabilitetstest og / eller tetthet (avhengig av formålet) og gjenfylling av grøften.

Rørene legges ikke direkte på bunnen av grøften - en pute med siktet jord eller sand er forhåndsbelastet der, med en minimumshøyde på 50-60 mm, som gjør det mulig å fordele belastningen jevnt over hele området.

I alle fall vil leggingen bli utført under en skråning, som igjen avhenger av rørledningens diameter (over 200 mm - 3-4 mm per lineær meter), hvis det ikke er naturlig helling på bakken, så settes den under grøft. En slik skråning er ikke bare nødvendig for rensing av avløpsvann, men også for tørre kjørsler - det vil jo nok opphopes fuktighet som kan strømme i en retning.

Merk. Under transport og installasjon av all asbestsement - chrysotile sement trykkrør må skiftes jevnt uten skarpe støt og støt, uansett hvordan leggingen er ferdig - med en kran eller manuelt.

Måter å koble BNT

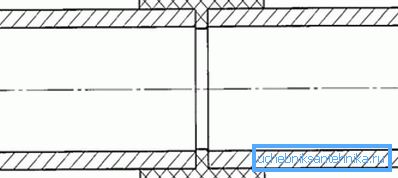

BNT-tilkoblingsdiagram

Ved montering av krysotil sementfri strømningsrørledning i tørr jord, bruk polyetylen-MPT-koblinger, som har en indre partisjon for å forbinde endene. For MPT-forbindelsen skal den holdes i varmt vann, helst opp til 100 ° C, slik at det øker litt og blir plast (det oppvarmes også med en blåsestrikk).

Den oppvarmede koplingen settes på røret slik at den hviler mot enden med en skillevegg, og deretter setter enden av det andre røret inn til den stopper - etter at plastet er avkjølt, kan forbindelsen anses klar.

Ved montering i alle andre jordtyper, benyttes friktstrømskoblinger (KRS). Deres installasjon kan utføres uten bindemiddel, hvis BNM bare har til hensikt å opprettholde en flat linje, men i alle andre tilfeller brukes forskjellige bitumener, mastikk eller sement-sandmørtel til vedheft.

Bitumen anses å være den mest pålitelige for bunten - den helles i hylsen i en varm (smeltet) tilstand i hullene som er laget på samme linje.

Dokking: A - BNMs startposisjon med hull; B - posisjon BNM etter installasjon; 1, 2 - BNT; 3 - BNM; 4 - bindende inn; 5 - hamp; L er lengden; I - monteringsavstand

Før du legger på kantene til BNT, merker de BNM-posisjonen slik at den vil bli plassert etter ferdigstillelsen av installasjonsarbeidet, deretter sett clutchen langs disse merkene, og sentrere det - sett treflis langs omkretsen. Det er nødvendig å legge et monteringsgap mellom 3 mm og 5 mm mellom rørene, hvor limet senere vil trenge inn - dette vil også fungere som tetningsmiddel og en buffer.

For å forsegle gapet, i tillegg til bindemiddelløsningen, skyves en hvilken som helst streng inn i sporet - hamp, klude eller slep, avgang fra kanten ca. 1/3 avstanden fra mansjettlengden i denne enden. Etter det begynner smeltet bitumen å helles i ett boret hull, og de gjør dette til det begynner å strømme fra et annet hull - dette vil bety at hulrommet er fylt til kapasitet.

Etter helling skal leddet forbli stasjonært for å herde bitumenet, og temperaturen skal være naturlig, og leddene på skjøten skal forsegles, for eksempel ved å pakke inn en bred (50-70 mm) harpiksbånd.

I tilfeller hvor en sement-sandmørtel brukes som et bindemiddel, blir hullene i koblingen ikke boret - det legges ganske enkelt over blandingen som ligger rundt omkretsen. Kanter i dette tilfellet, lukker også opp løsningen.

W monteringsmetoder

Chrysolitt sementrør: D - ytre diameter; d er den indre diameteren; Jeg er lengden av den svingte enden; L er tykkelsen på den vendte veggen; s er veggtykkelsen; c er lengden av kjeglen

Avhengig av arbeidstrykket er trykkrørene klassifisert i to grupper: a) for vannrør, som inkluderer merker VT6, VT9, VT12, VT15; b) For varmeledninger: TT3, TT6, TT9, TT12, TT16.

klassnost Klasse (symbol) Driftstrykk P
pipe kopling MPa kgf / cm2
1 TT3 TM3 0.3 3
2 VT6 SAM6 0.6 6
TT6 TM6
3 VT9 SAM9 0.9 9
TT9 TM9
5 BT12 SAM12 1.2 12
TT12 TM12
6 VT15 SAM15 1.5 15
7 TT16 TM16 1.6 16

Klassifiseringstabell

Koblingskonfigurasjon: a) to spor; b) fire spor c) to spor med forlengelse; D er den ytre diameteren; dk er diameteren av sporet; L er lengden; s - veggtykkelse

For installasjon av høytrykksrørledninger fra krysotilsement for sammenføyning, brukes koblinger av lignende materiale som aktiveres i henhold til prinsippet om selvkonsolidering. Så, for et arbeidstrykk på 6 kgf / cm2, 9 kgf / cm2, 12 kgf / cm2 og 15 kgf / cm2 Koblinger til to eller fire spor for tetningsringer brukes. Men for et varmerør med et arbeidstrykk på 16 kg / cm2 produsere spesielle, lengre koblinger, hvor de to sporene er noe bredere enn vanlig.

Fragment av docking: 1,2 - chrysolitt-sement pipe; 3 - kobling; 4 - gummi o-ring

Den fragmentariske figuren øverst viser koblingstilkoblingen av høytrykksrør av krysotilsement. Gummi ringer for å forsegle skjøten leveres av produsenten komplett med en kopling, uansett hvem produserer dem - selve anlegget eller en tredjepartsvirksomhet.

Installasjon av høytrykksrørledninger kan utføres på to måter - henholdsvis under bakken og over bakken - kanalen og kanaliseringen, og det andre alternativet utføres på bekostning av støtter av en viss høyde. Den mest populære kan kalles en underjordisk installasjon - for det første er dette den beste estetiske løsningen, og for det andre er det bruken i sin helhet av alle de positive tekniske egenskapene til materialet.

I tilfelle av kanalfri installasjon er det betydelige begrensninger, for eksempel er det ikke mulig å legge over veier, trikkelinjer, jernbanelinjer, boligområder og så videre.

Prinsippet om montering av asbestsementrør til støttene

Ytre pakningen tar opp mye brukbart plass, men i enkelte tilfeller er det ganske enkelt umulig å avvise det av tekniske grunner, og de er montert på spesialstøtter, såkalte lodd som står på begge sider, og stålbåndet festes mellom dem for festing.

Ofte utføres slike legginger på industrielle bedrifter, utenfor byen og i ekstreme tilfeller langs hus, mellom fortau og vei.

Ved perforert underjordisk installasjon legges høytryksrør laget av krysotilsement på nøyaktig samme måte som trykkløs rør - på en pute med siktet jord eller sand. Men i slike situasjoner når stålrørledningen blir demontert og erstattet med krysotilsement, er det ofte skuffer som kan gjenbrukes.

Merk. Noen ganger kan du høre spørsmålet, hva er forskjellen mellom krysotilsement og asbestsementrør? Interesserte mennesker kan være beroliget - det er ingen forskjell her, det er ett og samme materiale.

konklusjon

Etter å ha lest denne artikkelen og så på videoklippet forsto du sikkert hva krisotil sementrør er og for hvilke formål de brukes. I husholdningen brukes de vanligvis til å hylle kolonneformet stift som et foringsrør, så vel som for innlegg, for eksempel for et gjerde eller en druebue.
