Dimensjoner av asbest sementrør og deres anvendelse

14-06-2018
Rørene

For tiden er alle størrelser av asbestsementrør - 100-500 mm i diameter stadig etterspurt i sivil og industriell konstruksjon - for transport av væsker eller som elementer av ulike strukturer. Alle er klassifisert i henhold til statlige standarder - trykk i henhold til GOST 539-80 og trykkløs i henhold til GOST 1839-80, derfor bestemmer dette deres rekkevidde i en bestemt byggnisje.

Chrysotilsement har både positive og negative sider foran plast og stål, noe som blir diskutert, og du kan også se videoen i denne artikkelen som bekrefter de skriftlige fakta.

Asbest sementrør 500x210 mm (foringsrør)

Hva de er og hva de brukes til

tabeller

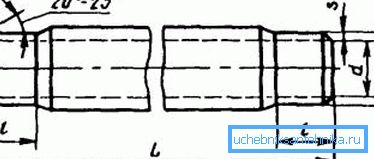

Figuren viser riktig vinkel på den ytre boringen.

Merk. Asbest sementrør har også et etternavn - krysotilsement, som i det vesentlige er det samme. Derfor, hvis du møter en eller annen definisjon, snakker vi om det samme produktet. Nedenfor vil du se de tekniske egenskapene til asbestsementrør og grunnleggende ved installasjonen.

Betinget pass Diameter intern (mm) Diameter ytre (mm) (svingende ende) Lengde (mm) Referansevekt (kg) Kobling. Innerdiameter Referansekoblingsvekt (kg)
BT3 BT6 BT9 BT12 BT3 BT6 BT9 BT12 BT3 BT6 BT9 BT12 BM3 BM6 BM3 BM6
50 50 50 50 - 68 68 68 68 - 11 11 11 - 79 79 1.2 1.2
75 75 75 75 - 33 93 93 93 2950 16 16 18 - 104 104 1.5 1.5
100 100 100 100 - 118 118 122 122 - 21 25 25 - 130,6 130,6 1.9 1.9
125 119 119 119 - 137 139 142 142 2950 24 26 31 48.5 149,6 151,6 2.3 2.3
33 35 41
150 141 141 141 135 151 163 168 168 3950 32 35 43 50.67 173,6 175,6 2.9 2.9
43 47 57
200 189 189 189 181 209 217 224 224 - 57 80 95 118 221,1 229,1 4.4 4.4
250 235 235 235 226 259 265 274 274 - 86 100 134 152 271,1 277,1 5.4 5.4
300 278 278 278 270 305 314 324 324 3950 142 146 188 218 317,1 326,1 6.8 6.8
350 322 322 322 312 352 351 373 373 - 145 184 238 278 366,2 375,2 9.1 9.1
400 388 388 388 356 412 414 427 427 - 185 245 315 317,5 416,2 48,2 12.1 12.1
500 456 456 456 441 496 511 528 528 - 279 354 466 549 512,2 525,2 20,0 20,0

Tabell av deler av trykkrysotil sementrør og koblinger

Betinget pass Diameter intern (mm ( Ytre diameter (mm) Avvik fra ytre diameter (mm) Lengde (mm) Lengdeavvik (mm) Referansemasse på rør (kg) Referansekoblingsmasse (kg) Innvendig koblingsdiameter
100 100 116 2-2,5 - - 14.7 1,61 145
125 123 139 2-2,5 2950 60 18.5 1,87 171
150 147 165 2-2,5 - - 25.9 2,53 190
200 195 215 2-2,5 - - 51,0 3,30 245
250 243 265 2-2,5 - - 69.0 4,20 295
300 291 315 2,5-3 - - 90.2 5,30 345
350 338 364 2,5-3 3950 50 113,8 6,45 390
400 386 414 2,5-3 - - 138,2 3,25 460
500 482 514 2,5-3 - - 196,0 12.60 550
600 576 612 2,5-3 - 272,4 18,40 632

Tabell av seksjoner av ikke-trykk-krysotil sementrør og koblinger

Type 1
Betinget pass Klasse (BT) og vekt (kg)
BT6 BT9 BT12
100 7.8 9.2 10.4
150 12.9 15.2 17.9
200 22.1 26.4 31.2
250 28.1 35.9 41.1
300 40.2 49,4 57,4
350 50.9 63.7 74.0
400 68.8 84,7 98.7
500 101,6 127,3 149,2
Skriv nummer 2
Betinget pass Klasse (BT) og vekt (kg)
BT6 BT9 BT12
200 24.5 30.0 35.3
250 33.8 40.7 47.3
300 47,7 67.9 66,7
350 62,5 76.5 87,5
400 81,8 100,6 114,6
500 124,7 151,2 173,6
Type 3
Betinget pass Klasse (BT) og vekt (kg)
BT6 BT9 BT6
200 21,7 25.3 36.2
300 49,4 57,4 69.4

Teoretisk masse av krysotil sementrør per meter

Styrker og svakheter

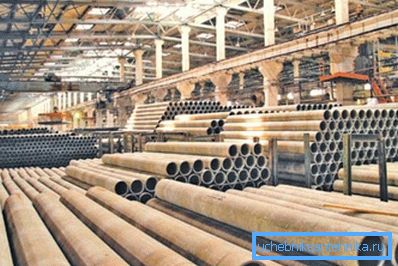

Asbest sementrør 300 mm. produksjon
  • Asbestsement eller krysotilsement er den samme betongen som er forsterket med fibre, og den oppnås med flere størrelsesordener som er billigere enn plast (HDPE eller LDPE), støpejern eller stål, som kan brukes til lignende formål, og prisen spiller alltid en viktig rolle i designen. Minimal levetid for rør med lavt og høyt trykk varierer fra 25 til 50 år.
  • Det er svært viktig at asbestcementrøret på 150 mm eller en annen diameter ikke fører elektrisk strøm, har en meget lav varmeledningsevne (0,8 kcal / m · h · deg) og er ikke utsatt for korrosjon, og dette er den største ulempen ved lignende produkter laget av jern og stål.
  • Temperaturforlengelseskoeffisienten av asbestcement er 12 ganger mindre enn for stål, derfor er det ikke nødvendig å installere dyre ekspansjonsled for underjordisk eller overflatelegging. Ved transport av kalde væsker på overflaten av krysotilsement er det ingen kondensering.
  • Eventuelt asbestsementrør - 200 mm eller med et annet tverrsnitt, vil ha en liten ekspansjon under transport av varmtvann, men en slik deformasjon kompenseres perfekt ved å forsegle gummiringer på rørkoblingen. Det er bemerkelsesverdig at kontakten med asbestcement med en væske (spesielt varm) gjør den enda sterkere, fordi dette er det naturlige forløpet for betong.
  • For slike rørledninger gir instruksjonen ikke profylaktisk rengjøring av mikroorganismer. (mos, alger), da de ikke dannes der gjennom hele livssyklusen. Krysotilsement er motstandsdyktig mot syre og alkalisk medium.

Monteringsmetoder

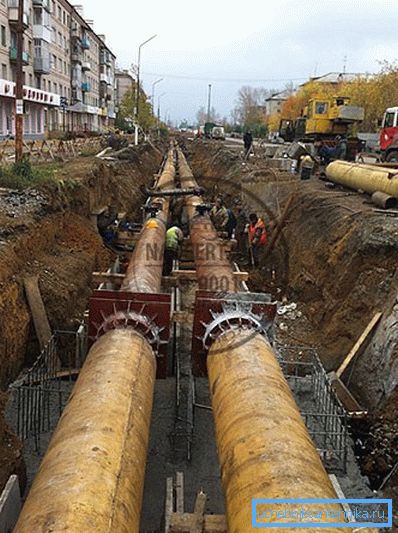

Legger oppvarming bilde

Ved å legge bagasjerommet i grøften, er det ikke gjort på bakken, men på en sandpute. Dette gjør det mulig å fordele belastningen jevnt over hele området, og hvis det er en liten diameter (100 mm asbestcementrør veier fra 7,8 til 10,4 kg), så arbeiderne uten spesielle innsats for å senke det med egne hender.

Men i tilfeller der delen er større, kan dette kreve en lastekran, for eksempel asbestcementrør 500 mm BT12 av den tredje typen veier mer enn 173 kg - uten spesialutstyr, vil installasjon være mulig, men komplisert. Før legging, så vel som direkte inn i grøften, er alle rør og koblinger obligatorisk kontrollert for integritet og / eller lekkasje tetthet. Ved behov ved designavtale.

Installasjonen av veien til bunnen av grøften utføres nødvendigvis i en skråning. For diametre opptil 200 mm er det 20-30 mm (asbestcementrør 100 mm skal ha en helling på 20 mm / 1 m), men for deler på 200 mm eller mer vil skråningen være 30-40 mm . Og dette gjelder ikke bare renseanlegg, men også rørledninger - dette sikrer kondensatdrenering eller væske som er inne i.

forbindelse

Merk. Rør av denne typen er klassifisert etter trykk og formål: a) For vannforsyning: VT6, VT9, VT12, VT15; b) For varmeledninger: TT3, TT6, TT9, TT12, TT16.

klassnost Klasse (symbol) Driftstrykk P
pipe kopling MPa kgf / cm2
1 TT3 TM3 0.3 3
2 VT6 SAM6 0.6 6
TT6 TM6
3 VT9 SAM9 0.9 9
TT9 TM9
5 BT12 SAM12 1.2 12
TT12 TM12
6 VT15 SAM15 1.5 15
7 TT16 TM16 1.6 16

klassifisering

Koblingskonfigurasjon: a) to spor; b) fire spor c) to spor med forlengelse; D er den ytre diameteren; dk er diameteren av sporet; L er lengden; s - veggtykkelse

Ved installasjon av høytrykks asbestsementrørledninger, brukes koblinger av tilsvarende materiale til docking, som aktiveres i henhold til selvforseglingsprinsippet.

I tilfeller der arbeidstrykket er 9-15 kgf / cm2, Instruksjonen forutsetter bruk av en to- eller fire-sporskobling (for 2 eller 4 tetningsrør). Hvis trykket overstiger 16 kgf / cm2, Bruk i dette tilfelle koblinger med større spor, hvor tetningsringen også er bredere.

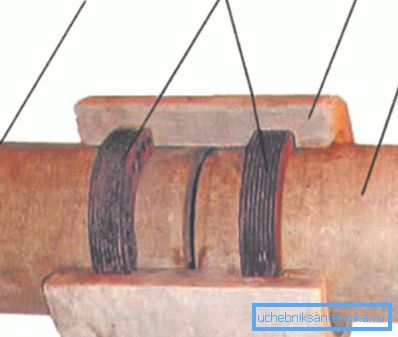

Fragment docking: 1,2 - krysotil sement pipe; 3 - kobling; 4 - gummi tetningsring

Installasjon, som allerede nevnt, kan gjøres enten under jorden eller på toppen, men sistnevnte metode begrenser designmulighetene sterkt. Faktum er at i henhold til sikkerhetsreglene er det forbudt, eller tillatt, men i visse begrensede forhold, å krysse motorveien med jernbanen, trikkelinjen, boligsektoren mv.

Men under bakkenivå, på grunn av de tekniske egenskapene, føles asbestsement utmerket og i tillegg er det ingen slike restriksjoner i forhold til den ytre pakningen.

konklusjon

Det er situasjoner når installasjonen gjøres i stedet for den gamle linjen etter siste demontering, og den gamle rørledningen legges noen ganger i skuffen. I slike tilfeller er brettet ikke demontert, fordi dimensjonene til asbestcementrøret 150 mm (eller annen diameter) forblir det samme som for stål eller støpejern, så det er ikke noe formål å fjerne brettet og fylle sandpute.
