Elektrotekniske rør - egenskaper og anvendelse

Å legge elektriske ledninger krever ikke bare kunnskap og verktøy, men også visse materialer. I tillegg er det viktig å distribuere akkumulering av ledninger på riktig måte, slik at det er praktisk å jobbe med dem etterpå.

Du kan installere den slik at den ikke er synlig fra utsiden (skjult alternativ) eller har konstant tilgang til den (åpen modus).

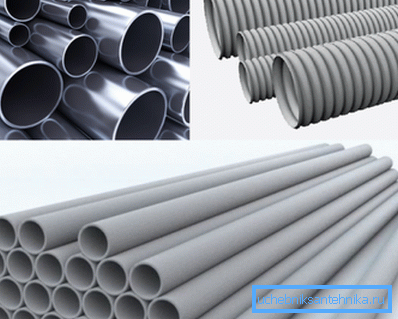

Typer av elektriske rør

Det første alternativet er enklere å installere, lett å vedlikeholde og pålitelig. Den andre krever bruk av spesialkasser, rør, metalliske fleksible ledninger, strukturelle hulrom.

I henhold til regler for arbeidssikkerhet og brannsikkerhet anbefales det å drive elektriske ledninger i spesielle elektriske produkter, for eksempel i rør.

De er produsert i ulike typer og bruker forskjellige materialer til dette, de har bevist sin nytte i bygg og annen industri. Prisen på produkter lar deg bruke den uten begrensninger.

Plast - PVC og HDPE

Uansett hvilken metode for legging du bestemmer deg for å bruke, kan du bruke følgende rør av disse materialene:

• bølge;
• glatt tøff;
• forsterket fleksibel, noe som gjør det mulig å beskytte arbeidskablene til ulike utstyr;
• doble vegger for montering i vann eller jord, når det er nødvendig å legge en stordel strømkabel og et fiberoptisk nettverk (bare HDPE).

De generelle egenskapene til elektriske konstruksjoner kan også tilskrives deres motstand mot mekaniske skader, isolerende egenskaper, motstand mot forskjellige temperaturforhold (fra -20? С til +90? С).

Vanligvis er de av to typer:

• med sonde for kabeldragning;
• uten sonde.

Elektrisk PVC-rør er laget av polyvinylklorid, ved hjelp av metoden for kontinuerlig ekstrudering. Dette materialet har brannsikre egenskaper, dimensjoner: O16-50 mm, lengde - 3 m.

Fordelene er:

• evne til å motstå mekanisk skade
• tilstrekkelig stivhet;
• lav koeffisient av lineær ekspansjon.

Tips: PVC-rør er best PVC-testet når det legges elektrisk ledning under betongen.

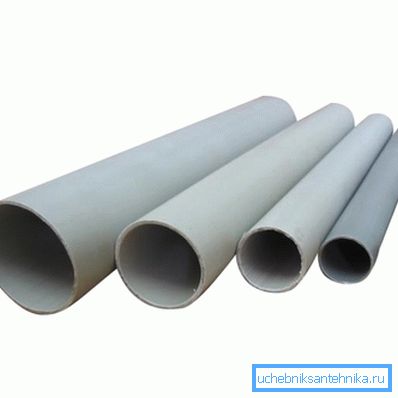

Stive glatte produkter brukes som ekstra mekanisk beskyttelse og kabelisolasjon. Du kan bruke dem til å åpne ledninger på veggene og taket, laget av deres lettbrennbare bygningsmaterialer.

Valget av slike produkter på markedet er svært stort:

• tøff glatt;
• pansrede;
• bølge;
• jevn stiv, for fremstilling av hvilket selvslukkende polyvinylklorid brukes.

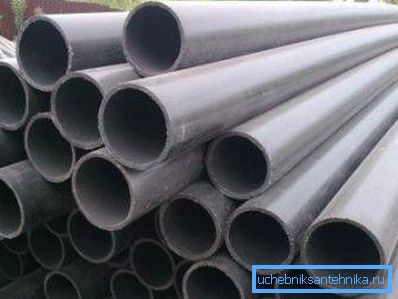

PND elektrisk rør er i stand til å motstå kjemikalier. Men materialet har ikke tilstrekkelig støtmotstand, og det har også høy permeabilitet.

Bruk slike rørledninger for:

• vannforsyning;
• elektriske ledninger;
• legging av isolerende kabel i jorda;
• husholdningsbehov.

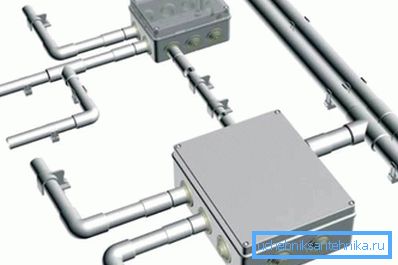

montering

Å lage egne hender bør gjøres, med tanke på egenskapene som er inneboende i PVC. For eksempel gir den god frostmotstand installasjon selv ved -30? С.

Tips: Vær oppmerksom på leddene som må lukkes slik at de ikke får støv, oljer, tekniske emulsjoner, samt kondensering.

For å fjerne oppsamlet fuktighet, bør rør legges med en forspenning mot trekkboksene. Hvis monteringen skjer i fundamentet eller mellom kommunikasjonen til byggegrunnlaget, må du pakke strengen helt vannrett.

Det er tilrådelig å fortsette å legge den korteste måten. Det viktigste er å sikre at det ikke er fare for skade på motorveien.

Tips: Når du legger kabelen i stive PVC-rør på en dybde under 2 m, for å beskytte sistnevnte, er det nødvendig med et betonglag med en tykkelse på 800-1000 mm.

Produktene må fungere som en beskyttende barriere for elektrisk kabel fra ulike mekaniske effekter på forskjellige måter å legge ledningene på.

Derfor er det nødvendig å følge de etablerte kravene til SNiP, brannforebyggingsregler og installasjonsforskrifter for elektriske installasjoner:

1. Innen og utenfor lokalene utføres installasjonen på støttebaser av elektriske installasjoner.
2. Instruksjonen tillater å arbeide i temperaturområdet fra -5? С til +60? С, drift er tillatt i følgende modus - fra -25? С til +60? С.
3. Den åpne versjonen tillater installasjon i og utenfor lokalene på grunnlag av en grad av brennbarhet.
4. Skjult installasjon i vegger, tak og gulv er kun mulig på basen, laget av ikke-brennbare materialer. Også rørlegging kan utføres i en betongmasse.

stål

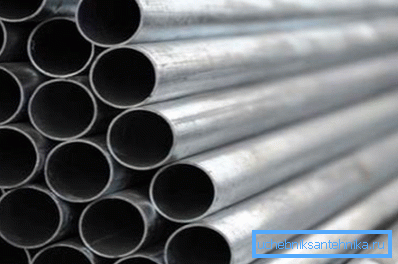

Elektrisk stålrør er i stand til å beskytte ledninger og kabler mot mekanisk stress. Vanligvis brukes det til bygging av gjenstander av tre og for utstyr av lokaler som stiller høye krav til brannsikkerhet.

Utvalget av slike produkter er stort, under er hovedtypene av gjengede stålrør, hvor tråden er kuttet fra den ene enden, og en kobling til den andre er installert:

Ikke-lakkert stål elektrisk rør er også produsert. Vanligvis er lengden på noen modeller 3 m.

PVC bølgete

Elektrotekniske korrugerte rør i henhold til GOST er konstruert for å beskytte elektriske, telefon- og fjernsynskabler. På grunn av den enkle bøyningen i alle retninger, kan den brukes til elektrisk arbeid i loftslofter og andre konstruksjoner, der det ikke er mulig å installere stive bokser og systemer. Produkter som brukes til åpne og skjulte ledninger.

Operasjonen av korrugerte elektriske komponenter overstiger et halvt århundre. Med deres hjelp er det mulig å sikre pålitelig sikkerhet og enkel montering av ledningssystemer. Produktene kan ha en annen diameter - 16-63 mm og veggtykkelse.

I sistnevnte tilfelle påvirker dette graden av belastning de kan tåle. Materialet er selvslukkende plast-PVC, noe som ikke tillater at brannen sprer seg langs strukturen ved brann.

konklusjon

Praktiske elektriske systemer for legging av kabler og ledninger forenklet arbeidet med legging og ledninger. I tillegg har de blitt en ekstra beskyttende barriere for dem.

I praksis kan brukte rør av stål, HDPE og PVC, også bølges, noe som øker kapasiteten.

Videoen i denne artikkelen vil hjelpe deg med å finne mer informasjon om dette emnet.
