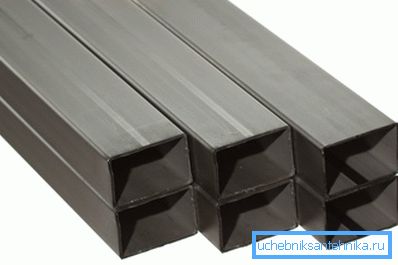

Firkantet og rektangulært rør - typer og funksjoner av denne

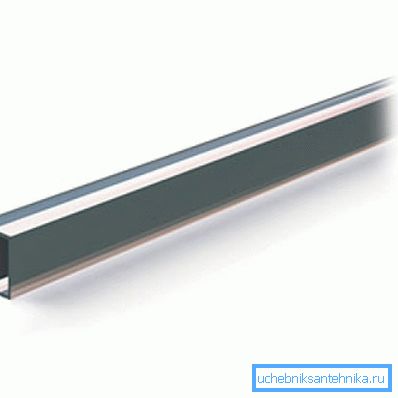

Kvadratiske og rektangulære rør brukes nå aktivt i nesten alle områder av industrien. Denne konfigurasjonen øker de tekniske egenskapene til den styrke som er nødvendig i konstruksjon, bildesign og produksjon av møbler. Hvert år øker profilrørene jevnt, sammenlignet med rekkevidden som ble produsert for 20-30 år siden, det økte mer enn 2 ganger.
Hvorfor rektangel
Rundseksjonen er velegnet til transport av væsker eller gasser. Den sylindriske formen holder trykket bedre og er mye lettere å produsere. Men profilproduktene er mer motstandsdyktige mot eksterne belastninger. Konfigurasjonen og dimensjonene til rektangulære rør er slik at de har 2 tverrgående ribber.

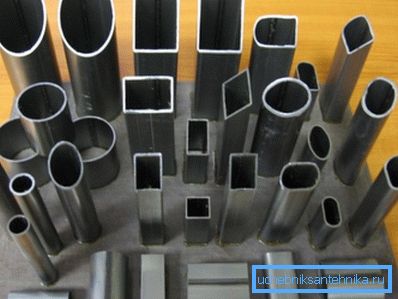

Varianter av produkter
Alle rør med kvadratisk eller rektangulær seksjon er konvensjonelt delt inn i 3 typer.
- Den vanligste typen anses å være sveiset konstruksjon.. Et slikt produkt er laget av metallbøyde og sveiset på spesialutstyr. Metallsvetsede rektangulære rør i henhold til GOST 30245 er regulert. Prisen på slike produkter er mest akseptabel, derfor brukes de oftere.

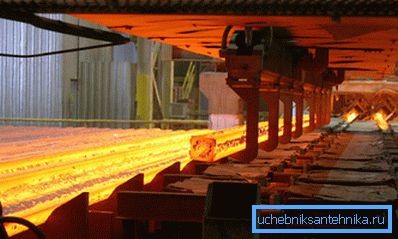

- Varmvalsede produkter, har ganske høye operasjonelle egenskaper, de er dyrere i produksjon, men denne teknologien tillater å produsere rør med klart definerte parametere.
- Strukturer laget på kaldvalsemaskiner, har i utgangspunktet høy styrke, men svak elastisitet. For å øke elastisiteten til teknologien som brukes "ferie". Metallet oppvarmes til en viss temperatur og langsomt avkjøles.
Viktig: Et utvalg av rektangulære rør i henhold til GOST 8639 82 regulerer produksjonen av alle valsede produkter på rørvalsverk for varmt og kaldt valsing.
Hva er fordelene med kvadratiske og rektangulære produkter?
- Som nevnt tidligere, på grunn av tilstedeværelsen av naturlige parallelle stivere, har slike strukturer mye høyere styrke enn varmvalsede rør av samme seksjon. I tillegg er varmtvalset metall uforholdsmessig tyngre og voluminøse.

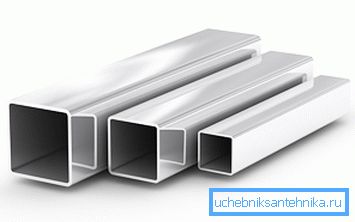

- For tiden er nesten alle metallprodukter utsatt for korrosjonsbehandling, noe som gir en betydelig økning i levetiden. Rustfritt stål og legeringsstål trenger ikke i første omgang slik behandling.
- Den rektangulære eller firkantede formen på rørene er godt montert på vertikale og horisontale flate overflater. Slike design er hensiktsmessig å skjære av eventuelle etterbehandlingsmaterialer.
- I hule produkter er det enkelt å plassere hvilken som helst kommunikasjon. Fra ledninger til vannforsyning.

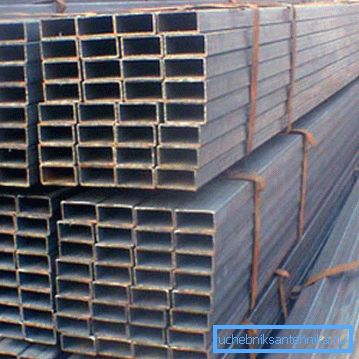

- Rektangulær eller firkantet design er mer praktisk å lagre, pakke og transportere, sammenlignet med en sirkulær del, tar disse produktene mye mindre plass.
Som for beregninger
Å dekke hele spekteret av rektangulære rør i en artikkel er urealistisk. Men det viktigste å huske er at under kjøpet og transporten er vekten av et rektangulært rør av stor betydning, siden metallbasen frigjør produktene etter vekt.

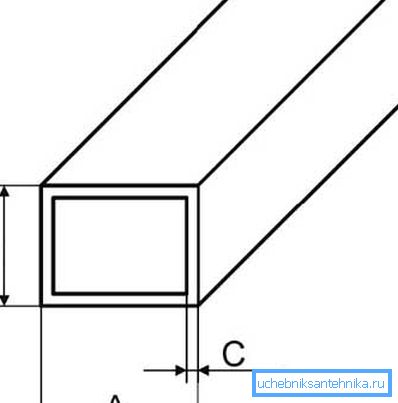

Vekten av en løpemåler av et rektangulært rør avhenger av dens dimensjoner i tverrsnitt og veggtykkelse. Under feltbetingelser kan denne verdien beregnes i tillegg til vekten av metallplaten. Med andre ord, å lage en design skanning i kvadratmeter, multiplisere med en fast, i tabeller, den spesifikke vekten av dette metallet i gram og ved veggtykkelsen i millimeter.
Verdier oppnådd ved slike beregninger vil være omtrentlige. Selvfølgelig kan du bruke dem hvis du ikke hadde et bord med eksakte data tilgjengelig. Det er enda bedre hvis du kan bruke en online kalkulator som du kan nøyaktig beregne vekten av et rektangulært rør.
For eksempel presenterer vi en del av tabellen utarbeidet i henhold til GOST 8645 82, for stålkonstruksjoner. Den samme GOST for rektangulære rør regulerer parametrene for produkter fra rustfritt, legert og andre spesielle metallkarakterer.
Stålrørvekt.
| Rektangulær rørdel | veggen | Vekt 1m / p |
| 20 x 15 mm | 1,5 mm | 0,810 kg |
| 20 x 15 mm | 2,0 mm | 1,070 kg |
| 25 x 15 mm | 1,0 mm | 0,620 kg |
| 25 x 15 mm | 1,5 mm | 0,930 kg |
| 25 x 15 mm | 2,0 mm | 1.225 kg |
| 30 x 20 mm | 1,5 mm | 1.178 kg |
| 30 x 20 mm | 2,0 mm | 1.554 kg |
| 40 x 20 mm | 1,5 mm | 1,401 kg |
| 40 x 20 mm | 2,0 mm | 1,853 kg |
| 40 x 25 mm | 1,5 mm | 1.554 kg |
| 40 x 25 mm | 2,0 mm | 2.057 kg |
| 50 x 20 mm | 1,5 mm | 1.660 kg |
| 50 x 20 mm | 2,0 mm | 2.198 kg |
| 50 x 25 mm | 1,5 mm | 1.778 kg |
| 50 x 25 mm | 2,0 mm | 2.355 kg |
| 50 x 30 mm | 1,5 mm | 1,849 kg |
| 50 x 30 mm | 2,0 mm | 2.449 kg |
| 50 x 40 mm | 1,5 mm | 2.100 kg |
| 50 x 40 mm | 2,0 mm | 2.790 kg |
| 50 x 40 mm | 2,5 mm | 3.470 kg |
| 60 x 20 mm | 1,5 mm | 1,849 kg |
Viktig: I tabellene av profilerte produkter angitt den teoretiske verdien av materialets masse. Standarder tillater teoretiske data å avvike fra den faktiske vekten innen 12%.
Hvor brukes rørene
Nå bruker nesten hvert byggeplass profilert materiale. Husk hvor raskt moderne kjøpesentre, paviljonger, utstillingshaller og andre lignende strukturer vokser. Alt dette ble mulig fordi rammen er montert i dem fra metallbjelker og profilrør.
Bygg, et av de områdene hvor den eksterne stabiliteten til rørene hevdes. Stramhet i produktene i lagerbygningskonstruksjonen falmer inn i bakgrunnen. Det er en separat GOST for rektangulære rør, laget av sveiseteknologi.
Utvalget av rektangulære rør i henhold til GOST 30245 2003, har for tiden det bredeste spekteret av dimensjoner for sveisede produkter.
Viktig: En I-stråle med styrkekarakteristikk overstiger det profilerte røret, slik at kvadratiske og rektangulære rør brukes i mellomliggende, åpne strukturer, med et gjennomsnittlig lastnivå eller på steder hvor den estetiske siden av problemet er viktig.
Men de profilerte produktene i konstruksjon brukes ikke bare til fremstilling av lagerbjelker i høyhus. Ikke mindre populært er dette materialet når man arrangerer lettlastede og teknologiske strukturer.
Rektangulær bimetalltrekk kan finnes på ethvert kontor. Rektangulært plastrør, godt egnet for å arrangere skjulte kabellinjer i høyhus. Og til slutt blir midlertidige sammenleggbare utstillinger eller handelspaviljonger, som regel, laget nettopp fra en slik profil. (Se også artikkelen Kabellegging i rør: funksjoner.)

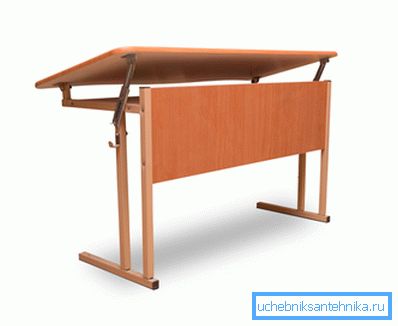

Dette skjemaet er mye brukt i produksjon av møbler. Vi alle gikk i skole og husker, ikke alltid vakre, men pålitelige og holdbare bord og bord, montert på grunnlag av kvadratiske eller rektangulære rør. Moderne møbler designere overser heller ikke disse profilene.
Nå har nesten alle bevegelige kjøretøyer i sine designlagerelementer laget av kvadratiske eller rektangulære rør. Starter med en vogn i landet, en tilhenger til bilen og ender med en sports høyhastighets racerbil, det er slike rør overalt.

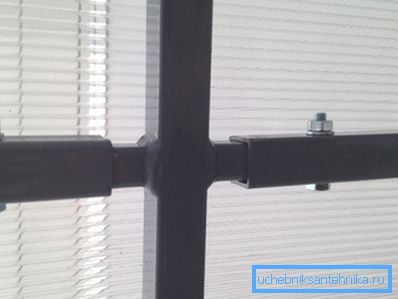

Og til slutt, land drivhus, som begge raskt monteres og raskt demontere seg, er ofte laget av nettformet lettmetall. Instruksjoner for montering av slike strukturer tar ikke mer enn 1 side og er forståelig på et intuitivt nivå.
Videoen i denne artikkelen viser profilerte rør.
konklusjon
Ingen vil argumentere for det faktum at det ikke finnes universelle materialer i naturen. Kvadratiske og rektangulære rør er heller ikke noe unntak. Men i mange områder av bygg og industri er de et uunnværlig materiale.
