Fittings for metallrør: koble deler på forskjellige måter

Fittings for metallpolymerrør, samt deler for montering av kommunikasjon som bare er laget av metallelementer, kan være svært forskjellige. I dette tilfellet ligger forskjellene i materialet som koblingene er laget av, og i deres design.

Nedenfor ser vi på hovedtyper av deler, og tar hensyn til deres sterke og svake sider.

Hva er de laget av?

En oversikt over utvalg av beslag begynner med en analyse av materialene som brukes til å produsere dem. Som regel faller metallforbindelsesdelen sammen med metallet som brukes til legging av rørkommunikasjon, men det er unntak.

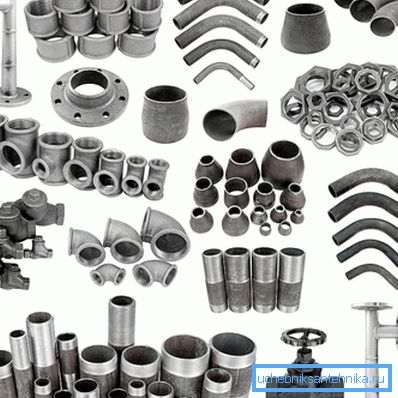

Oftest for produksjon av rørkontakter brukes:

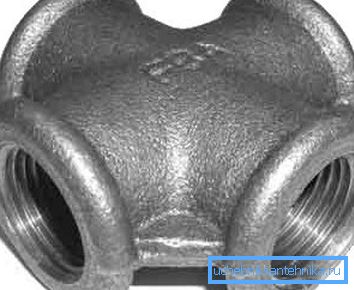

• Støpejern. Materialet er motstandsdyktig overfor stress og kjemisk stress, tåler høyt trykk. De fleste støpejernsmodellene gir en gjenget tilkobling, men du finner koblinger som krever ekstra tetting med sementmørtel, tetningsmasse eller til og med bly. Ulempen med støpejernsarmaturer er en stor masse og høy pris.

• Steel. Den brukes på samme sted som støpejern, som har mindre brittlenhet på grunn av større elastisitet. I motsetning til støpejern svikter stålbeslag tidligere fordi de er mer utsatt for korrosjon (inkludert elektrokjemisk).

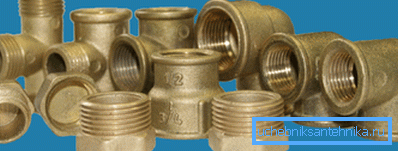

• messing. Et godt alternativ når det gjelder tilkoblingssikkerhet, holdbarhet og ytelse. Messingarmaturer kan brukes til å arrangere metallrørledninger, samt ved installasjon av plastkommunikasjon.

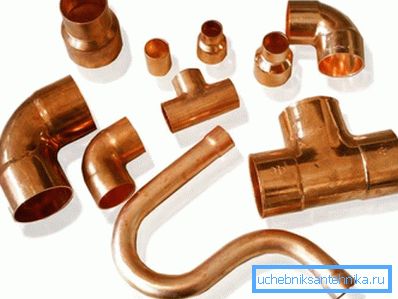

• kobber. Slike deler vil være de dyreste, men samtidig gir de den mest pålitelige og varige forbindelsen til rørene. Ofte brukes i varmesystemer, men kan være involvert i montering av vannrør i private hjem og kommersielle organisasjoner.

Vær oppmerksom på! Kobber og messing brukes ekstremt sjelden til å legge hovedkommunikasjonen.

I tillegg til bruk av vannforsyningssystemer basert på metall-plastrør, benyttes også koblinger laget av teknopolymerer med metall (stål eller messing).

Varianter av design

For sveising eller lodding

Hvis materialene er mer eller mindre klare, prøv å forstå konfigurasjonene.

Det enkleste er koblinger hvor sveising brukes eller (i tilfelle kobber / messing deler) lodding.

• Den sveisede monteringen representerer et fragment av et rør av en bestemt konfigurasjon. Diameteren svarer som regel til diameteren til de tilkoblede rørledninger, noe som gjør det mulig å sveise kantene på produktene ende-til-ende.
• Det absolutte flertallet av sveisede beslag er laget av "svart" stål. Samtidig oppnås sveisen tilstrekkelig pålitelig for å motstå høyest mulig trykk.

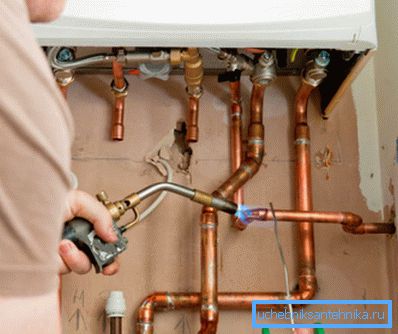

• Kobber- og messingdeler blir produsert for hvilke lodding er påført. Deres konfigurasjon sørger for tilstedeværelsen av stikkontakten for installasjon av røret, mens minimumspalten for fylling med loddemateriale må forbli.

Vær oppmerksom på! Sveising og lodding er ganske komplekse teknologier som krever langsiktig utvikling. Så tekstinstruksjonene og forklarende videoene bør studeres grundig og best av alt - under veiledning av en erfaren mester.

Under tråden

Gjengede deler er blant de vanligste. De kan gjøres fra noe av det ovennevnte materialet, men forrangen i dette segmentet holder sikkert stål og messing.

Følgende er typisk for en gjenget tilkobling:

• Ofte blir slike deler brukt til å forbinde rør med en diameter på 50 mm eller mindre. Med lengre omkrets kan tråden ikke gi den nødvendige tettheten.
• For å arrangere et knær, tee eller tverrstykke, er det nødvendig å ha en tråd ikke bare på beslaget, men også på røret. I enkelte tilfeller må kutting gjøres selvstendig ved hjelp av spesialverktøy - dør.

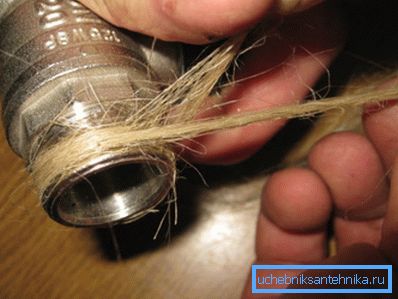

• Noen ganger krever tilkoblinger ekstra komprimering. For å gjøre dette, blir en spole av syntetisk (polymertape) eller naturlig (linktrå og analoger) materiale laget ved krysset.

Tips! Nybegynnere gjør ofte feilen ved å tenke at jo sterkere tråden er, desto tettere blir fugen. Faktisk, med stor innsats, er det fare for å "dra", bryte tråden og få garantert lekkasje.

Under flensen

For montering av deler med en diameter på mer enn 50 mm, brukes flenser til rør.

Et eksempel på en slik montering er vist på bildet i denne delen.

• Disse produktene er som regel valgt under tverrsnittet av rørledningen. Også, noen ganger flensforbindelser sveises direkte til rørene, men i dette tilfellet er påliteligheten til forsamlingen kraftig redusert.
• For forsegling ved kontaktpunktet kan monteres pakning av elastisk materiale. I dette tilfellet krever ledd av to rør periodisk vedlikehold for å erstatte en slitt del.

• Fordelen med flensarmaturer er det faktum at det med deres hjelp er mulig å installere avstengningsventiler, forskjellige sensorer, ventiler, etc. på rørledninger med stor diameter.

krympe

Relativt nylig har såkalte kompresjonsbeslag blitt brukt til å koble metallrør.

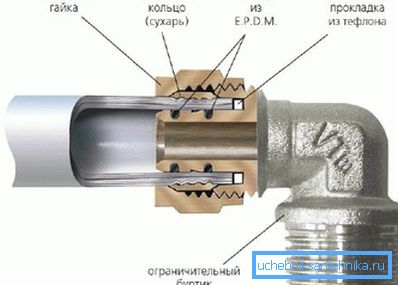

Deres prinsipp for drift er nesten identisk med det som brukes ved bruk av kompresjonsmontering for plastrør:

• En kappemutter av metall (stål eller messing) er montert på tråden.
• Når du skruer mutteren, trykker den på en spesiell pakning laget av elastisk materiale eller tynt metall til grensesnittet.

Vær oppmerksom på! Bruken av gummi- eller polymerputer begrenser temperaturforholdene der systemet kan brukes: maksimal oppvarming er 95⁰S.

• Samtidig skyldes trykket tilstrekkelig for funksjonen av systemets tetthet.
• Noen selskaper produserer universelle modeller av slike enheter, som er like godt egnet for stål og plastrør.

Produkter av denne typen benyttes vanligvis i ordningen med vannforsyningssystemer. Den største fordelen i dette tilfellet er en betydelig gevinst i tide: Røret settes inn i en montering uten tråder, noe som i stor grad letter arbeidet vårt.

På den annen side har en slik installasjonsordning sine ulemper. For eksempel, med en seriøs innsats, kan røret enkelt trekkes ut, spesielt hvis pakningen er noe krympet og har mistet elastisitet. Selvfølgelig er en slik kraftvektor atypisk for rørledninger, men det er nødvendig å huske denne funksjonen!

konklusjon

Montering av metallkommunikasjon med egne hender, vi trenger ikke bare å velge rørene selv, men også de delene som vil bli brukt til å forankre dem. Derfor er det viktig, før du starter arbeidet, å gjøre deg kjent med hele utstyret, og velg de som passer best til oppgavene, våre krav og økonomiske evner.

En mer detaljert oversikt over produktene beskrevet ovenfor finner du på videoen i denne artikkelen.
