Fittings for metallrør: typer, utstyr, typiske problemer
Hvordan kobler metallpolymerrør til vannforsyningen? Hvordan er kompresjons- eller pressfittings for metallrør? Har disse enhetene noen problemer som kjøperen bør være oppmerksom på?
La oss finne ut det.

klassifisering
Hvilke typer beslag for metallrør kan skiller seg ut?
La oss reformulere spørsmålet: Ved hvilke tegn kan de bli klassifisert?
- funksjonalitet. Formen og utseendet til montering er mest bestemt av det den er beregnet til: Det er klart at tverrsnittet, tee, hjørne for mikser og adapteren fra en diameter til en annen vil se annerledes ut.
- materiale. Faktisk er listen liten: disse produktene er for det meste messing (noen ganger med krombelegg); Nytt innførte trykkbeslag er tilgjengelig med både messing og polypropylenhus.
Forresten: Under plastet og i dette tilfellet er det en messingavstand og en låsfjær laget av rustfritt stål.
- Pek på diameter. Her er typiske størrelser av beslag for plastrør til forskjellige bruksområder.
Rørledningsfunksjon | Diameter på tilkoblet rør |
Kaldt vannforsyning og varmtvannsforsyning for en sanitær enhet | 16 mm |
Chvs og varmtvannsforsyningsrør for flere rørleggerarbeid, varmeforbindelser for en oppvarmingsanordning | 20 mm |
Interne ledninger og stigerørvarme, ledningsoppvarming i hytta med tvungen sirkulasjon av kjølevæske | 26 mm |
Heller oppvarming i tyngdekraften | 32 - 40 mm |
Vær oppmerksom på: i tillegg til bøyene til metallpolymerrøret, kan beslaget ha en eller flere rørtråder - ekstern og intern.
- Metoden for å fikse røret. Hvis andre tekniske egenskaper ved beslag for metallrør ikke trenger noen spesielle kommentarer, er det verdifullt å dvele på dette.

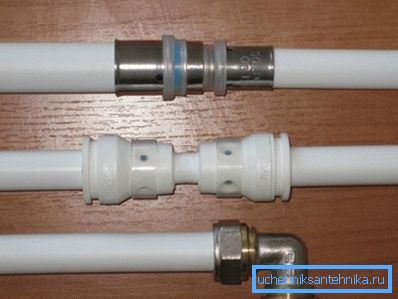

Måter å fikse røret på
Så hvilke alternativer er mulige?
Med delt ring
Disse enhetene dukket opp først på det russiske markedet og dannet i stor grad forbrukerens holdning til materialet som helhet.

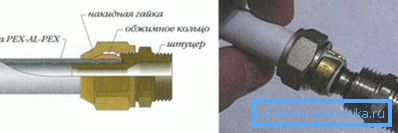

Hvordan fungerer en splittring komprimering montering?
- Røret er strammet på beslaget, utstyrt med et par ringformede tetninger, og hviler mot fluoroplastskiven.
- Når strammutteren strammes, komprimerer den splittringen som komprimerer røret ved dysen og forhindrer utilsiktet frakobling.
Viktig: Forsegling av tilkoblingen er ikke gitt ved krymping, nemlig de ringformede pakninger. Deler ringen bare sikkert og fester røret.
Hvordan er denne tilkoblingen montert?
Her er en typisk instruksjon fra de fleste produsenter:
- Røret er kuttet på plass med en kutter.
- Deretter blir hun kvitt den minste ovaliteten ved hjelp av en kalibrator. I tillegg fjernes i det minste på den indre overflaten avfasning.
- Forbundsmutteren og den splittede ringen drives suksessivt på røret.
- Røret settes på foreningen til stoppet.
- Splitringen og mutteren skiftes tilbake til kanten - også mot stoppet - hvoretter tråden strammes først manuelt og deretter med et par nøkler.
Trykk på montering

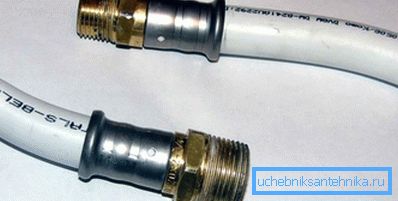

Forbeslagene til metall-plastrør er anordnet noe annerledes: I stedet for en mutter og en splittring klemmer røret på klemmen en klemme, deformerbar med spesielle tang, fra alle sider.

Hvis det i det forrige tilfellet er nødvendig å installere beslag for metall-plastrør bare at du har et par justerbare eller åpne skruer, så må du få spesielle tang. Prisen på et kvalitetsverktøy er minst 9-10 tusen rubler; Stabile elektriske kvaler kan gjøre i alle 40.

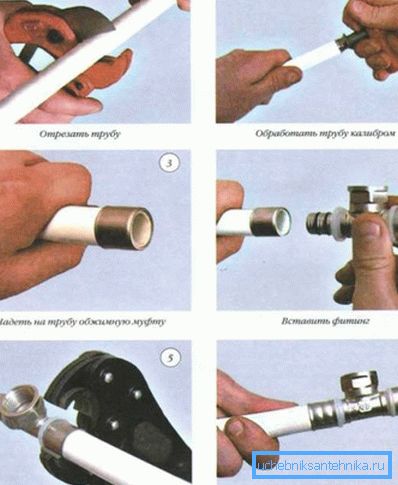

Operasjonssekvensen er forskjellig fra den ovenfor beskrevne:
- Røret er kuttet og kalibrert.
- Klemmen drives fra kanten.
- Enden av røret er strammet på beslaget.
- Klemmen returneres til kanten til den stopper og krympes med tanger til en synlig ringdeformasjon vises.

spaken
Push, eller push-fittings dukket opp på hjemmemarkedet ganske nylig. Deres enhet er veldig vittig og er ikke forskjellig i kompleksitet.

Den største fordelen er at installasjonen av tilkoblingen, i henhold til forsikring fra produsenter og selgere, kan gjøres for hånd uten verktøy i det hele tatt. Det er nok å sette enden av røret inn i det ringformede sporet, trykk - og arbeidet er fullført.
I denne sammenhengen forblir sammenleggbar - akkurat nok til å skru skruen på mutteren.
Nuance: En kniv for skjæring og kalibrator trenger fortsatt. Rørets ovalitet og mangel på avfasning kan føre til trykklekkasje.

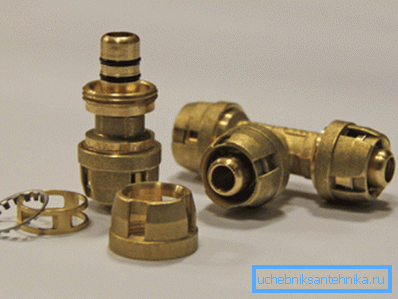

Hvordan virker det? Generelt er mekanismen lett å forstå, etter å ha studert bildet: tetthet sikres av de samme ringformede gummitetninger; Stålfjærproppene festes på overflaten av røret, og forhindrer reversering. Den ekstra liner tillater ikke låsfjæren å bevege seg for nær kanten.
problemer
Dessverre, takket være splittringen, har metall-plast som helhet fått et rykte for ekstremt upålitelig materiale. Hva er årsaken? På grunn av det faktum at under installasjon av varmtvannsforsyning eller oppvarming begynte et antall varme- og kjølesykluser å strømme.
Interessant nok er pressefittings av dette problemet praktisk talt blottet. Det er fortsatt ikke nok data om trykkfesteutstyr, så det er for tidlig å trekke noen konklusjoner.

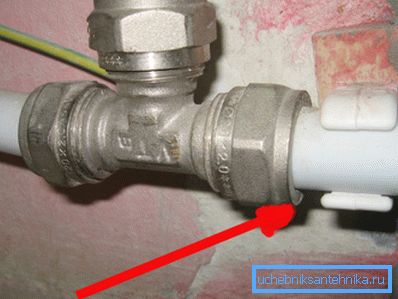

Så hva er problemet? Hvorfor strømmer tilkoblingene?
Men fordi brudd på ovaliteten av røret og un-chamfered stripe av ringen seler under installasjonen. Som et resultat, etter krymping med en delt ring, sikres tetthet kun av det indre laget av polyetylen, som ganske enkelt deformeres under oppvarming og konstant trykk. Når det avkjøles, vises hull hvor vannet rushes.

Legg merke til - ikke alle tilkoblinger flyter. Bare de der gummitetningen er ødelagt.
Hvorfor presse passe dette angrepet omgått?
Det er to grunner.
- Deres montering er arrangert litt annerledes. Grover med ringer er dypere og vanskeligere å løsne.
- Etter å ha brukt en imponerende mengde krympetang, er det ikke sannsynlig at installatøren sparer på kalibratoren. På samme tid, når du monterer komprimeringsleddene, blir kniven ofte erstattet med en hacksag, og kamrene fjernes ikke i prinsippet.
Så hva skal jeg gjøre hvis varmt vann har strømmet fra under hattenmøtrikken?
- Skru av mutteren og demonter tilkoblingen.
- Re-trim og kalibrere rørenden.
- Riktig eller erstatt O-ringene.
- Sammen igjen.
konklusjon
Vi håper at vår utflukt til enheten av noen typer sanitærutstyr vil være nyttig for leseren. Det er bedre for deg å bestemme hvilke beslag for metall-plastrør (les også artikkelen Fitting for PVC-rør: et økonomisk alternativ for montering av kommunikasjon).
Som vanlig, i vedlagte video i denne artikkelen finner du ytterligere tematisk informasjon. Lykke til!
