Flaring kobberrør: gjennomgå tilgjengelige verktøy og

11-05-2018
Rørene

Rørflak eller rulling er deformasjonen av materialet som de er laget i en bestemt retning. Rulling er tilrådelig i tilfelle når det ferdige støpte eller stemplede produktet ikke kan kjøpes eller gjøres riktig størrelse og form.

En annen grunn til anvendelsen av denne metoden kan være behovet for å justere rørets indre diameter til ønsket størrelse.

Foredlede produkter

Grunnleggende begreper

Rolling brukes ofte i systemer der elementer er koblet ved hjelp av kloakkkoblinger eller lodding. Dette er systemer som vann, oppvarming, gass, kjøling, air condition eller maskinteknikk. Hvis vi snakker om en slik prosess som flaring av stålrør eller kobber i industriell skala, så for denne prosessen ved hjelp av spesialiserte aksler, ruller på overflaten flere ganger for å skape ønsket diameter.

Et spesielt tilfelle av rulling kan være driften av en rørbender, som installatørene av rørleggerarbeid eller gassutstyr må ha kommet over. I dette verktøyet ruller rullen røret rundt formen av en gitt radius, og skaper en bøyning av de nødvendige parametrene.

Manuell rørbender

Hvorfor trenger rulling

Flaring av rørene med egne hender er en prosedyre som er nødvendig i følgende tilfeller:

  • Å kjøpe et rør av ønsket størrelse er ikke mulig på grunn av at produkter med spesifiserte parametere ikke er laget ved støping og stempling.
  • For å montere systemet er det nødvendig med en nøyaktig passform av elementene til størrelsen, i henhold til visse parametere for bøyevinkel eller indre diameter.

Rolling av kobberrørene som deltar i opprettelsen av vannforsyningssystem tilhører det siste tilfellet.

Gjennomføringen av rullemetoden

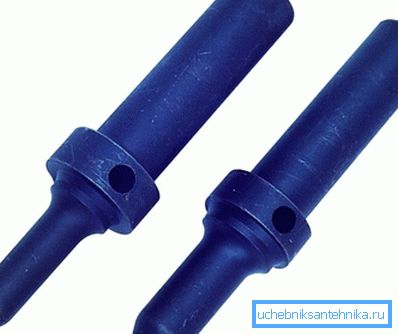

Primitivt verktøy for å

Flaring av kobberrør med egne hender er en prosedyre som absolutt krever bruk av et spesialisert verktøy.

Plastiteten av et slikt materiale som kobber tillater en person som er fysisk utviklet og behersket nok til bare å prøve å trekke et slikt rør i konisk form med egne hender, men dette har fulle av følgende konsekvenser:

  • Et tynt rør med implementeringen av denne metoden er lett å huse opp;
  • På et sted hvor den maksimale kraften faller, kan røret ganske enkelt bryte.

Council. Denne metoden for strekking anses å være ganske grov og brukes kun i ekstreme tilfeller.

Det er et mellomliggende alternativ mellom en slik barbarisk metode for strekking og en god rulling, som brukes av en klaff for kobberrør, en anordning med utskiftelige dyser eller en ekspanderer. Denne enheten lar deg strekke det myke kobbermaterialet med en spak i bare en enkel handling.

Utvid på bildet

Vær oppmerksom på! Flare expanderen er en praktisk enhet, hastigheten er anstendig, men kvaliteten på resultatet etterlater mye å være ønsket.

Det mest hensiktsmessige verktøyet for flaring er en ruller laget av karbidmateriale som gjentatte ganger ruller over det indre rørets indre diameter. Ved hver utleie av en gitt rulle vil deformasjonen av røret bli stadig sterkere i en gitt retning.

Fordeler med å bruke en ruller

Flaring av kobberrør med egne hender med ruller er en prosess som er preget av følgende egenskaper:

  1. Tårer av røret som behandles er utelukket.. Hver rullende rulle ledsages av en liten deformasjon av produktet, og den gradvise deformasjonen overføres lett av metallet, noe som eliminerer brudd.
  2. Veggtykkelsen på røret etter flaring forblir jevn. Fortykkingen i rørveggene, hvis den var opprinnelig heterogen i sammensetningen, vil bli rullet ut til en jevn tykkelse ved hjelp av ruller;
  3. Etter flaring vil overflaten være helt flat og glatt.. Slik glatthet avhenger direkte av kvaliteten på verktøyet som brukes.

Vær oppmerksom på! Du har sikkert muligheten til å kjøpe et verktøy av lavere kvalitet, prisen vil bli lavere. Et slikt produkt har en kontur som bare trykkes inn i røret, som er i fast posisjon. Resultatet etter et slikt flaringarbeid vil være noe verre, men ganske akseptabelt.

Bruken av en bluss

Verktøy for arbeid

Flaring av kobberrøret gjøres ved hjelp av en flarehåndterer hvis tilkoblingen er laget ved hjelp av koblinger eller ved lodding. Ved lodding er det nødvendig å utvide den ene enden i hvilken et annet rør er satt inn.

Dermed er det et lite hull som må fylles med loddemasse. Denne typen tilkobling betraktes som den mest pålitelige for installasjon av et delt system og kjøleenheter.

Koblingsforbindelse er også ganske populær på grunn av det faktum at det er ganske enkelt å montere og demontere et slikt system. Før du går i gang med flaring av røret for installasjon ved hjelp av koplinger, er det nødvendig å først forberede det, og først da begynne deformasjonen.

Arbeidsordren er som følger:

  • Renset ende av røret:
  • En hylse settes på røret;
  • Røret settes inn i instrumentet. Flaringskruen roterer til kanten danner en vinkel på 450;
  • Produktet er fjernet fra verktøyet;
  • Koblingen er ført til kanten og mutteren vrider på den.
Flaring arbeid

Council. Mange håndverkere anbefaler å kutte rør med en margin på 2-2,5 cm ved installering av kobberrørledningen, slik at rørets ende kan bli avskåret og duplisert prosessen med rulling ved mislykket flaring.

Hvis installasjonen av rørledningen skal utføres ved lodding, bør rullingsprosessen bestå av følgende trinn:

  1. Overflaten rengjøres med en spesiell børste;
  2. Ved hjelp av rulling utvides røret slik at det kan settes inn i neste del av systemet med et gap på 0,1 mm;
  3. Et jevnt flammelag skal påføres på den indre overflaten og kobles til det neste nettverkselementet;
  4. Krysset er oppvarmet med en brenner, og loddemetall er brakt til den. Oppvarming fortsetter til loddet smelter;
  5. Oppvarming fortsetter til den smeltede loddemidlet fordeles jevnt over skjøten.

Som konklusjon

Produkter forberedt for installasjon

Fra moderne synspunkt er kobberrørledningen på grunn av sin kompleksitet og alternativene som finnes på det moderne markedet, et ganske rart valg. Men hvis du likevel bestemte deg for å lage en rørledning fra dette myke materialet med egne hender, så kan du enkelt takle installasjonen av et slikt system ved hjelp av flaring (se også artikkelen VChGG Pipes - funksjoner og applikasjon).

En video i denne artikkelen vil tillate deg å lese instruksjonene for denne typen installasjon.
