Høytrykksrør - typer og applikasjoner

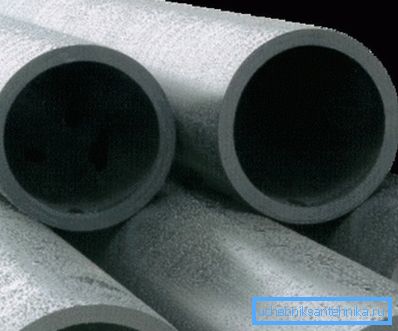

Hovedoppgaven til en rørledning er å transportere væske eller gass, og i noen tilfeller utføres det under høyt trykk. For byggingen av slike rørledninger brukes høytrykksrørstål, som oppfyller alle nødvendige styrkekrav. Deretter vurderer vi typene av slike rør og deres anvendelse.

Typer av høytrykksrør

For å transportere væsker og gasser under høyt trykk i den moderne verden er det svært ofte, for eksempel finnes slike rørledninger:

• I oljeindustrien;
• I maskinteknikk;
• Ulike hydrauliske systemer, etc.

Selvfølgelig, i ulike applikasjoner, er kravene til disse produktene forskjellige. Derfor, under ser vi på hovedtyper.

hydraulisk

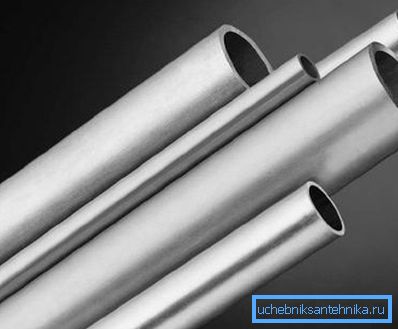

Som det er lett å gjette fra navnet, brukes et høytrykks hydraulisk rør ved installasjon av en hydraulisk rørledning og ulike pneumatiske systemer. I tillegg brukes de i bygg- og landbruksmaskiner, spesialutstyr, etc.

Faktisk er dette produktet et vanlig sømløst kaldtørket rør, produsert i henhold til GOST 9567-75 og GOST 8734-75. Et slikt produkt kan ha følgende dimensjoner:

Tips! Hvis rørledningen er skadet, kan du reparere høytrykksrør ved hjelp av konvensjonell elektrisk sveising.

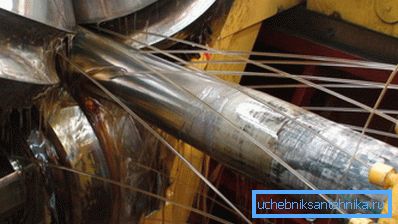

Produksjonsprosessen består av følgende trinn:

• Den første er utarbeidelsen av emner;
• Deretter er billetten kaldvalset;
• Deretter utføres kaldtegning (i enkelte tilfeller rulling og tegning kombineres);
• Deretter gjennomgår de ferdige produktene termisk og kjemisk behandling.

Det siste stadiet er kvalitetskontroll, spesielt produktene er kontrollert for motstand mot hydraulisk trykk, flatering, bøyning etc. Det skal bemerkes at produksjon av høytrykksrør med diameter 4 mm utføres i henhold til samme skjema.

Vær oppmerksom på! Dette produktet kan være laget av både vanlig og rustfritt stål.

Installasjon av rørledningen utføres som regel ved sveising eller flaring.

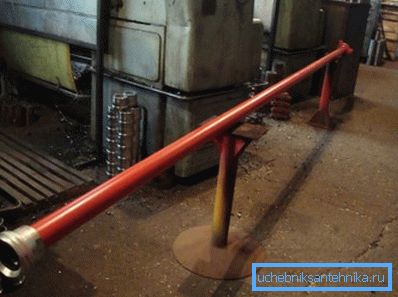

Manifoldnye

Høytrykksrøret (TVD), som allerede nevnt ovenfor, brukes også i oljeindustrien. Den brukes til å pumpe olje med en høy brøkdel og videre pumpe vann inn i brønnen, noe som gjør det mulig å løfte olje over overflaten av væsken.

Teaterets hovedtrekk er evnen til å tåle veldig høyt trykk - 70 eller mer MPa. Denne muligheten oppnås på grunn av tykke stålvegger, hvis tykkelse er proporsjonal med diameteren - 5 mm og diameter 60 mm.

Når det gjelder lengden, kan det være:

• 4000 mm;
• 2000 mm;
• 1100 mm.

Dette produktet er produsert i henhold til GOST 633-80. Stålkvalitet avhenger av hvilken type blanding som pumpes, men stål "20" brukes oftest. For å beskytte mot korrosjon, er produktet dekket med rød emalje NTs-132.

Jeg må si at produktene må passere hydrauliske tester under en belastning på 130 Pa (med en tykkelse på opptil 12 mm).

Sømløs stål for drivstoffliner

Sømløse rør for diesel drivstoffliner er laget av stål klasse 20 i henhold til GOST 11017-80.

Egenskapene til disse produktene er som følger:

• Lengde - 0,5 til 6 m.
• Relativ forlengelse - gjør ikke mindre enn 21%.
• Midlertidig motstand - må være minst 392 N / mm2 /.
• Innvendig diameter - 2 mm.
• Ytre diameter - 6-7 mm.

Vær oppmerksom på! Etter avtale med kunden kan dette produktet være laget av andre stålkarakterer, for eksempel 15XM, 30, 10 osv. Prisen på produktet kan avhenge av stålkarakter.

Plastrør

Ofte kan du høre en slik ting som "høytrykks plastrør." Umiddelbart bør det bemerkes at "høytrykk" i dette tilfellet er svært relativt, da "plast" ikke er i stand til å motstå slike belastninger som stål. Det er imidlertid nok til å motstå trykket i VVS- eller varmesystemet.

Derfor brukes plastrør i innenlandske rørledninger.

Oftest er de laget av følgende materialer:

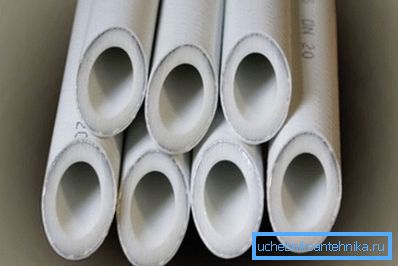

• Polypropylen (for å øke styrke, de er forsterket med aluminium eller glassfiber).
• Polyvinylklorid.
• Polyetylen.

Når du installerer vannrør og varmesystemer, har dette materialet blitt mye mer populært enn metallmodellen, som er forbundet med en rekke fordeler:

• Korrosjonsbestandighet;
• Rimelig pris;
• Evnen til å utføre installasjonen av egne hender, selv en lekmann;
• Holdbarhet - rørledningen kan tjene opptil 50 år;
• Motstand mot kjemisk aggressive miljøer;
• Høyhastighets installasjon;
• Maksimalt trykk opptil 2,5 MPa ved driftstemperatur.

Diameteren av disse produktene er i området 16 - 630 mm. Diameteren av innenlandske rørledninger er vanligvis 20 - 32 mm.

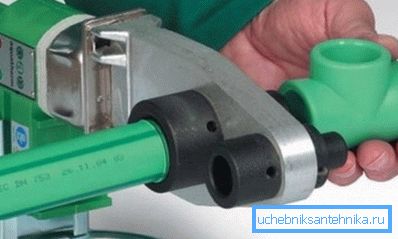

For installasjon av de fleste typer plastrør, bruk en spesiell sveisemaskin.

Kort instruksjon er som følger:

• Først og fremst må du koble sveisemaskinen til strøm og varme den til driftstemperaturen, som vil bli indikert av indikatorene.
• Hvis det er nødvendig å koble til et aluminiumforsterket rør, er det først nødvendig å fjerne det øverste laget av materiale med forsterkning ved hjelp av et spesielt verktøy (stripping).
• Løs deretter delene som skal settes inn i loddemunnstykket og vent til materialet myker.
• Etter det må delene komme ut av dysen og koble til hverandre. I denne stillingen må de holdes til plasten herdes. Hvis den første gangen ikke klarte å utføre høy kvalitet, må løtepunktet kuttes av og utføre prosedyren på nytt.

I henhold til denne ordningen er alle detaljene i rørledningen koblet til et enkelt system.

Her, kanskje, alle hovedpunkter i plast høytrykksrør.

konklusjon

For tiden er det mange rør designet for høytrykksrørledninger. Alle er designet for forskjellige formål og forskjellige driftsforhold, med det resultat at de har forskjellige egenskaper og egenskaper. Derfor bør produktene velges i henhold til deres formål.

Fra videoen i denne artikkelen kan du få mer informasjon om dette emnet.
