Hva bør være trykket i rørene og hva denne indikatoren

Søkeautomaten kjører ofte spørsmålet om hvor mye trykket er i varmeledningen, men denne innstillingen er ikke riktig, siden MPa i systemet avhenger av hvilket system som er sentralisert eller autonom i huset ditt, og her kan også disse tallene avvike.

For eksempel, når du bruker kjølevæske til lavhus, er trykket mye mindre enn for høyhus, derfor vil det variere i selve kretsen. La oss håndtere disse sammenhengene sammen og ta en titt på den ekstra videoen i denne artikkelen.

Trykkforhold

Trykktyper

Merk. For å kunne beregne rørets styrke for trykk (for den flate konturen), er det nødvendig å forstå hvilke typer av denne måling som helst.

• Ved statisk trykk menes en kolonne med vann, nærmere bestemt sin høyde, som pumpen kan løfte fra en kjele eller et sentralisert kjelerom - beregningen av effekten avhenger av dette, spesielt for høyhus. Det er for en-etasjes og fleretasjes bygninger med samme boareal, kravene til denne indikatoren er helt forskjellige.
• Fra det dynamiske trykket avhenger kjølevæskens hastighet i systemet - Jo raskere syklusen er ferdig, desto mindre vann vil kjøle seg ned, derfor vil kostnaden for oppvarming det bli lavere, og den totale prisen på energi vil også reduseres.

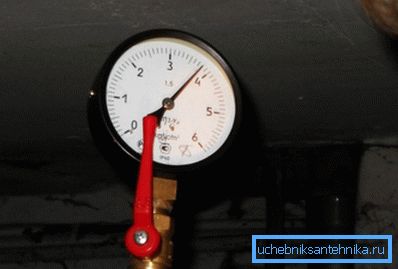

• I tillegg er det et arbeidstrykk (konstant) og trykk (maksimum eller test) og rørets veggtykkelse beregnes avhengig av pressetrykket, og ikke arbeidet. Under normale driftsforhold i leilighetsbygninger, uavhengig av type konstruksjon (nytt prosjekt eller Khrushchevka), bør driftstrykket være fra 8 til 9,5 atmosfærer, som er 0,8-0,96 MPa eller 8,1-9 , 81 kgf / cm²), som kreves av instruksjonene. Dessverre, i noen hus er denne figuren sterkt undervurdert og er omtrent 5-5,5 atmosfærer, henholdsvis 0,5-0,55 MPa eller 5,0-5,6 kgf / cm².

Polypropylenrør

Merk. Polypropylenrør er vanligvis skrevet ved hjelp av forkortelsen - Russisk PP eller engelsk PPR. Men da, en trykkholde polypropylenrør og dets termiske egenskaper forkortet PN, etterfulgt etter den heltall.

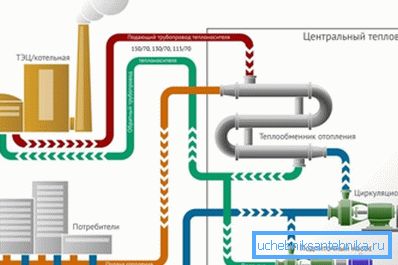

Hvis vi snakker om hvor mye press et polypropylenrør kan tåle, betyr det at vi snakker om varmekretsen, og sannsynligvis fra det sentrale kjeleværelset, siden med et autonomt system er det trykk på kretsen.

For frittstående versjonen er godt egnet polyetylen av lavt trykk, rør - det setter for gulvvarme. Imidlertid merkingen polypropylen PN10 b PN16 ingen forsterkende lag og konturen av slike rør ikke er egnet - påføres vanligvis PN20 og PN25.

Tabell over avhengigheten av PPR-levetid på trykk og temperatur

Det bør også sies at avhengigheten av trykk på rørets diameter ikke forandrer det samlede bildet, siden trykket ikke endres med økende tverrsnitt, men volumet av kjølevæske øker, noe som vil medføre ytterligere kostnader for oppvarming av vann.

Som du kan se, for sentralisert oppvarming, dømme etter parametrene for trykk i systemet, vil nesten alle PPR gjøre (det er fortsatt en reserve), men her bør du ta hensyn til kjølevannstemperaturen, siden disse to parametrene skal kombineres.

RN10 er i stand til å motstå en konstant temperatur på 20 ° C (kort 45 ° C), og RN16 holder 35 ° C (kort 60 ° C) i konstant modus, derfor er dette alternativet ikke egnet for varmtvannsforsyning eller oppvarming.

Merk. Noen av en eller annen grunn tror at et stort tverrsnitt av røret gjør at du kan varme opp rommet, men dette er en farlig vrangforestilling. For det første, som nevnt ovenfor, må et større volum vann varmes opp, for det andre er kilden til oppvarming ikke kretsen, men radiatoren og for det tredje utfører PCB varme meget dårlig.

Så, hva slags polypropylenrør er designet for, vi kan se på bordet over, og la oss gå tilbake til temperaturindikatorene igjen. Først bør du vurdere RN20 - et slikt rør anses som universal (for varmt og kaldt vann) og er konstruert for kontinuerlig drift uten konsekvenser ved kjølevæsketemperatur opp til 80 ° C, og konveksjonskjeler for autonom oppvarming fungerer i modusen 60-80 ° C.

Ikke veldig store forskjeller i denne sammenhengen og i kondenserende kjeler - det er en normal driftsmodus på 40-80 ° C, derfor er begge modiene ideelle for PPR RN20.

Men ikke for hver region vil det være nok temperatur 80 ° C for radiatorer og en kontur, derfor er det nødvendig å bruke RN25, som kan drives kontinuerlig ved 95 ° C. I denne modusen kan ikke bare en autonom kjele fungere, men også et sentralt kjeleom, hvis det er behov, så det vil være mer lønnsomt å bruke dette røret.

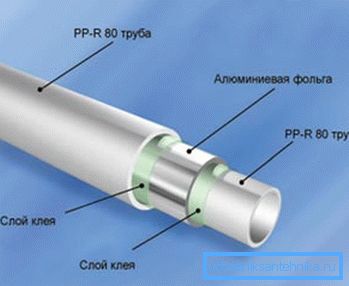

Polypropylenrør RN25 har noen funksjoner som må vurderes når du installerer det - dette er en litt økt ytterdiameter og plasseringen av forsterkende aluminiumsfolie er ikke midt på veggen, men nærmere overflaten.

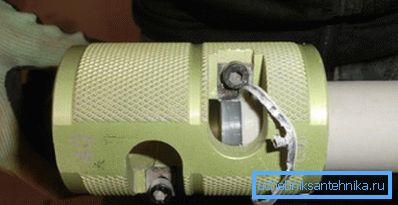

Hvis den forstørrede delen ikke hindrer mye, og enden går inn i den varme dysen ved lodding, vil folien forstyrre, da dette laget vil være naken, noe som vil redusere adhesjonen til rørtilkoblingsmonteringen og som følge av leddets kvalitet. For å unngå dette, må du gjøre ditt eget for å rydde enden ved hjelp av en barbermaskin, som vist på toppbildet.

Anbefaling. Ved lodding av polypropylen bør enden av et rør med en diameter på 20 mm gå inn i beslaget ved 14-17 mm, 25 mm - ved 15-19 mm. I tilfeller der slutten går dypere, er kantene flatt, og dermed nedsetter permeabiliteten eller til og med skaper en blokkering.

konklusjon

Til slutt skal det sies hva press kan tåle metall-plastrør - det er 10kgs / cm², Derfor er det utmerket for gulvvarmesystemer. Til tross for at polyetylen er offisielt brukt til dette formålet, likevel velger det overveldende flertallet av rørleggere sitt valg på metallbasert laminat med en diameter på 16 mm.
