Hva er en culvert, hva er funksjonene i deres operasjon

I et hvilket som helst område kan du finne elver, dammer, raviner og bare sted for flyt av vårflom. Slike lindringsfunksjoner gjør det svært vanskelig å ordne veiene, særlig med hensyn til sammenkobling av bosetninger. Det er to tekniske løsninger på dette problemet: broer og dyser.

Om den andre av dem vil bli diskutert i denne artikkelen.

Tekniske og strukturelle egenskaper

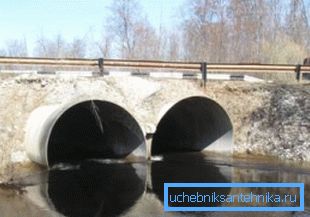

Vannrøret er en spesiell sylindrisk struktur av en viss størrelse, som er installert ved bakken av veibanen og er en slags tunnel for vannstrømmen som strømmer under den. Det vil si at hvis det for eksempel er en strøm der det er nødvendig å bane vei av høy kvalitet, er den beskrevne strukturen montert i kanalen, og planlagte arbeider er allerede utført på den.

Vær oppmerksom på: Vannoverføringen av funksjonaliteten til slike rør er ikke begrenset, og noen ganger er de vant til å skape et husdyrpass eller andre overpasser.

Sammenligning med broen

Hvis i hovedsak hovedoppgaven til det aktuelle produktet er å legge en vei gjennom et vannhinder, hvorfor ikke installere en liten bro for dette?

Faktum er at ved omtrent samme byggekostnader har røret flere fordeler:

• Det er ingen brudd på integriteten til undergraden og strukturen av den asfalterte banen.
• Relativt lavt innhold av culverts. Reparasjon og vedlikehold koster mindre enn broer.

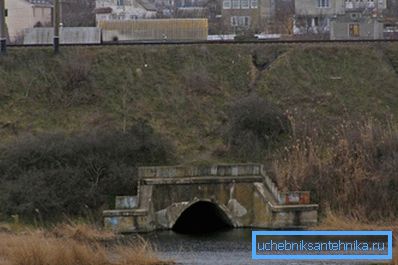

• Redusering av lasten på røret er proporsjonal med økningen i tykkelsen av jordens høyde, som strekker seg fra to meter.

• Rimelig pris for hele strukturen.

Dermed kan det konkluderes med at ved en stor avstand mellom bankene forblir broen den eneste mulige konstruksjonen, men med kort avstand vil installasjonen av et kuvertrør bli mye mer rasjonelt.

arter

Det er mange typer strukturer under vurdering, deres særegne egenskaper kan identifiseres i følgende tabell:

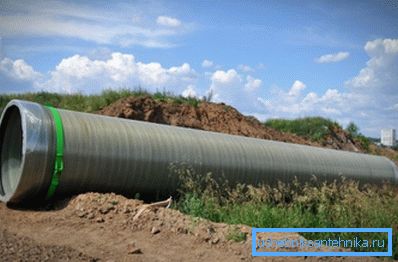

dimensjoner

Det anbefalte forholdet mellom diameter og lengde på avløpsrøret ser slik ut:

Det er også en bestemt formel for beregning av culverts:

L_Sm.p.= i + 2 (ns-d)? m, hvor

Generelle arrangementer

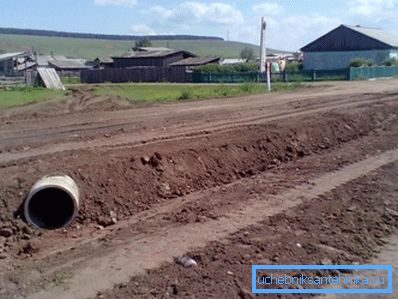

• Ved installering av et ti meter rør på en gårdsvei med en halv meters seksjon, er det nødvendig å lage et dike med en tykkelse på minst femti centimeter.
• Culvert-rør på motorveier av SNiP kan bare lokaliseres på betingelse av tilgjengeligheten av en profil og plan som svarer til denne typen veier.
• Den vanligste typen drift av disse anleggene - fri strømning, som involverer den naturlige strømmen av vann. Mindre vanlig trykk eller halvtrykk.

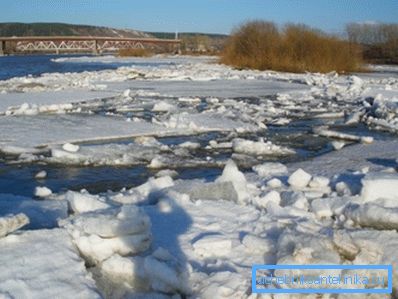

• Instruksjonen forbyder installasjon av kulekonstruksjoner på reservoarer langs hvilken isdrift beveger seg i tilfelle isdannelse, siden isflommer kan skape en nødsperring ved inngangen til røret.

Tips: For anordning av rør i elver der fiskegyting finner sted, er det først nødvendig å få tillatelse fra fiskekontrollmyndigheten. I motsatt tilfelle vil utvikleren forvente en stor bot.

• Avstanden til grunnvannet bør respekteres, avhengig av driftsmodusene, følgende:

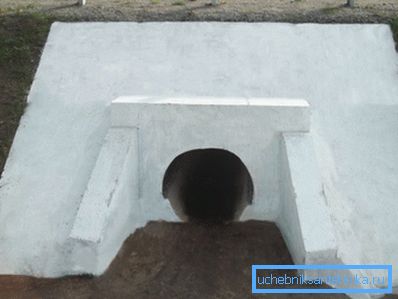

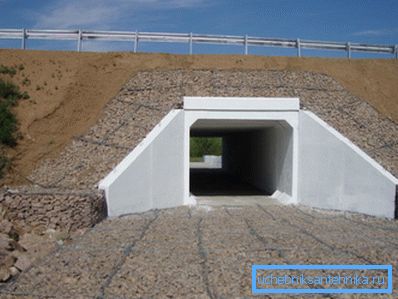

• Endene på culvert rørene er laget fra vegger av portalen vegger og skrå vinger begravet i bakken under frostnivået på 0,25 m og ha en grus pute minst ti centimeter tykk.

• Normal jord under bygging er erstattet av en blanding av sand og murstein. Dette vil eliminere sin sagging.
• Det er tre typer grupper som er forskjellige i deres bæreevne. I hver av dem har jordfyllingshøyden sin egen indikator: henholdsvis 2 m, 4 m og 6 m.

Vær oppmerksom på: i ikke-standardmessige forhold er det tillatt å bruke andre jordfyllinger og beregnede høyder for å oppnå en mer rasjonell ressursbruk.

• Culvert-rørene er merket med bokstaver og tall skilt av en bindestrek. På venstre side indikerer typen av produkt og på høyre side - diameteren på konvensjonelle passasjer, den nyttige lengden og antall grupper som bestemmer konstruksjonens lagerkapasitet.
• Betongprodukter er installert i henhold til GOST 26633. For dette brukes tung betong med en styrkeklasse ikke lavere enn B25 og vanntette - W Bare slike parametere sikrer en lang og riktig drift av konstruksjonen.

Du bør vite: Tilstedeværelsen av sprekker i rør av betong og armert betong er ikke tillatt. Det eneste unntaket er at krympebredden ikke overstiger 0,05 mm.

• Monolittiske betongplater av klasse B er egnet for å lage vinger. Forsterkning er ikke nødvendig.

Anleggsarbeid

På utførelsen av arbeidet bare med egne hender, tale og kan ikke være, siden strukturelementene er generelle og tunge. Men med installasjonslaget og riktig utstyr vil det være enkelt å håndtere.

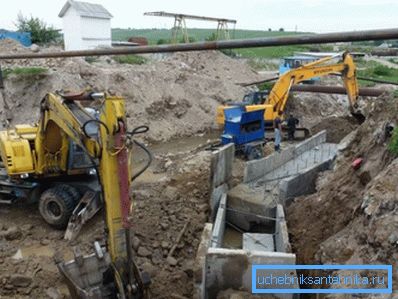

Stiftelsesgruve

Når man graver en grop, observeres en rekke regler:

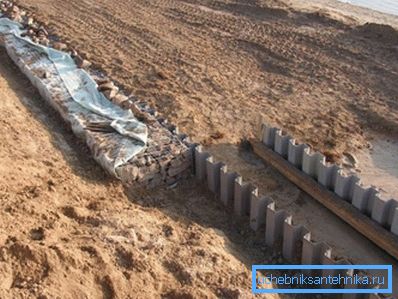

1. Festing av vegger er kun gitt ved høy jordmetning med grunnvann.

1. Brattens bratthet bestemmes i henhold til dybden av grøften og egenskapene til den utviklede jorda.
2. Hvis du planlegger å installere vanntetting på eller annet lignende arbeid som involverer tilstedeværelse av personer i gropen, bør veggene fjernes fra kjelleren på en avstand på ikke mindre enn 0,7 m.

Tips: Hvis det ikke er planlagt ytterligere arbeid etter å ha lagt røret, kan det begrenses til et intervall på 0,1 m. Dette vil være nok til å sikre normal installasjon.

1. Langs omkretsen av gjenstanden er jordruller arrangert for å forhindre at vannoverflaten trer inn i grøften.
2. I tilfeller der installasjonen utføres på reservoarets territorium, kan du bruke en av to måter å fjerne væske fra byggeplassen:
3. Hvis situasjonen er i en skråning, graver det fra bunnen av gropen en ekstra grøft for å avlede vann inn i grøften.
4. I andre tilfeller vil det være nødvendig å lage en sump og pumpe ut av det ved hjelp av pumpeutstyr.

fundament

De vanligste er prefabrikerte og monolitiske fundament, mindre vanlig prefabrikerte monolitiske, og for steder med svak jord er det bedre egnet kolonne.

Vurder installasjonsløpet på eksemplet på det mest tidkrevende alternativet - monolitisk:

1. Monter forskyvningen rundt omkretsen av fyllingen.
2. Knel eller lever konkret løsning.
3. Vi gjør fylling og ramming av blandingen.

Tips: i ferd med å hælde betong, anbefales det å kaste det med jevne mellomrom med stålstang. Dette vil unngå dannelse av luftlommer.

1. Dekk betongen med en film og hell vann til den setter.
2. Fjern formen.
3. Vi fyller rommet mellom bakken og monolitten i kjelleren med grus blandet med sand.

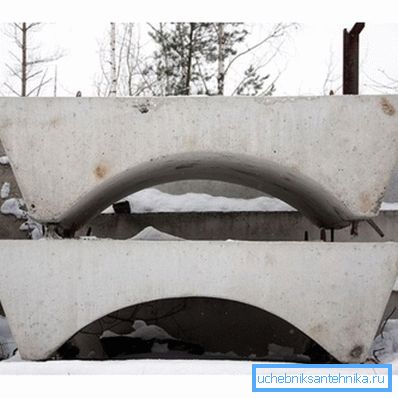

Den prefabrikerte basen er preget av at i stedet for å hælde mørtel, er ferdige betongkomponenter montert.

Rørmateriale

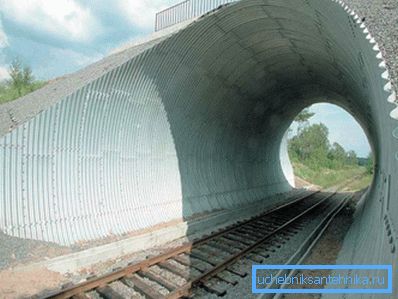

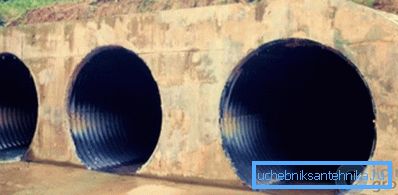

Betong- eller armert betongrør er klassiske i denne saken og tidstestet. Men jeg vil være spesielt oppmerksom på en mer avansert versjon, som er en metallbølgepapp.

Fordelene ved denne typen anlegg:

• Et bredt spekter av forskjellige diametre. Lar deg gjøre det mest optimale valget for enhver situasjon.
• Lav vekt Forenkler transport- og installasjonsarbeidet betydelig.
• Enkel installasjon. Håndteringen av det aktuelle materialet krever ingen spesielle ferdigheter.
• Høy styrke og fleksibilitet. I kombinasjon med jorda gir større pålitelighet enn armert betongkonstruksjon.
• Den lange driftstiden når til hundre år.
• Lav pris Gir opptil 50% besparelse i forhold til bruk av andre materialer.
• Allsidighet. Den brukes under alle klimatiske forhold.

vanntetting

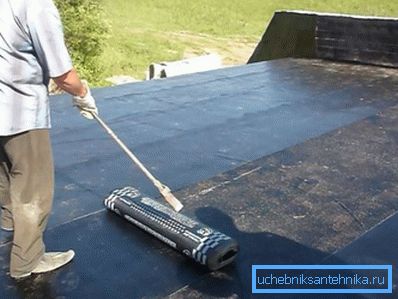

Vanntettingsarbeid utføres oftest ved hjelp av bitumenmørtel eller ark av takmateriale. Det viktigste før du legger materialet til å rengjøre overflaten av røret fra rusk, smuss og om vinteren og fra isbreften.

tilbakefylling

Etter at strukturen er installert, skal den fylles på igjen med jord. For dette formål er den som tidligere ble fjernet fra gropen, ganske passende.

Alt skjer som følger:

1. Vi fyller jevnt i bakken i rommet mellom jord og veggene i bygningen.
2. Når bakken er fylt opp på begge sider, forsegler vi den ved hjelp av spesielle tampmaskiner.
3. Deretter lager vi en høyde på toppen, tykkelsen tilsvarer prosjektet ditt.
4. Rett over røret oppstår ikke forseglingen for å unngå teknisk overbelastning på produktet.

konklusjon

Byggingen av broer er ikke alltid begrunnet i bygging av veier over elver eller kløfter. Ofte er det mye mer rasjonelt å installere en culvert, som er billigere og har flere viktige fordeler (se også artikkelen Crimping pipes i ditt hjem).

Nøkkelen til vellykket installasjon er i samsvar med visse regler, som er beskrevet i detalj ovenfor. Prosessen i seg selv består av jordarbeid, legger grunnlaget, legger produktet selv og fyller det på nytt.

Videoen i denne artikkelen vil gi deg en ekstra mengde informasjon direkte relatert til de gjennomgåtte materialene.

Installasjon av de beskrevne konstruksjonene gjør det mulig å løse mange problemer knyttet til bygging av veier på terrenget, robuste elver og kløfter.
