Hva er et bølgepip: egenskaper av de mest populære varianter

I produksjon, industri, konstruksjon, samt for ulike husholdningsformål benyttes et bølgepip med tolags broach eller en annen type av slike slanger. Avhengig av de tekniske vilkårene som bestemmer bruken, vil materialet (plast, gummi, metall), dets kvalitative sammensetning og dimensjoner (lengde, diameter) endres. Vi snakker mer om dette nedenfor, og gir mer informasjon.

Bølgeprodukter

Merk. I stort sett er røret korrugert - GOST avhenger av materialet - er en universell enhet. Her er det mulig å bruke en enkeltlags- eller tolagsvegg med et polymerskall og / eller forsterkningselementer.

• For brannfarlige strukturer, der du må strekke kommunikasjonskabler, så vel som for transport av gasser og væsker, brukes ofte et korrugert stålrør, som kan være laget av svart eller rustfritt stål. Konfigurasjonen av overflaten (formen på korrugeringene, ringenes tonehøyde, diameteren) kan være svært forskjellig, men samtidig vil slike indikatorer ikke påvirke kvaliteten, men bare indikere at de tilhører en eller annen fabrikk. Produkter av denne typen er produsert i henhold til All-Union standard OST 35-22-83.

• I de fleste tilfeller brukes et bølgepumpe til pumping av væsker, men det kan også brukes til frø og tuftrørledninger (ved hjelp av TU RB 00149438.091-99), koblinger og dyser av forskjellige størrelser. Et slikt gummiprodukt forsterkes ofte med en stålhelikopter, noe som øker sine tekniske evner betydelig, siden stivheten tåler alvorlige mekaniske belastninger når man arbeider med sug eller trykk. Produkter av denne typen er laget i henhold til GOST 5398-76.

• Korrugerte plastrør kan som regel benyttes som en fleksibel kabelkanal for ulike kommunikasjoner, så vel som kloakkforbindelser for siphons av vasker, badekar, vasker, dusjkabiner, toalettskåler og så videre.

For fremstilling er PVC (polyvinylklorid), HDPE (lavtrykkspolyetylen), LDPE (høytrykkspolyetylen) eller begge disse modifikasjonene brukt samtidig (to lag). I tillegg kan det for sanitære formål forsterkes med stålringer eller spiraler. Produkter av denne typen er produsert i henhold til GOST 17675-87.

Gjennomgang av materialer

stål

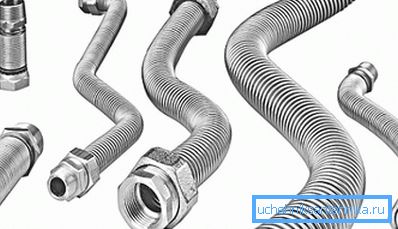

For øyeblikket har koreansk bølgepapp, ikke brennbart rustfritt stålrør den ledende posisjonen på byggemarkedet, men i det 20. århundre begynte japanske produsenter å produsere den for første gang. Men hvis vi snakker om bruken av geografi, dekker det nesten hele verden. Populariteten og høye prisen på slike produkter er ikke overraskende, siden de er laget av høylegert stål.

Med tanke på det faktum at rustfritt stål ikke er utsatt for korrosjon og oksidasjon, krever slike produkter ikke forebyggende vedlikehold, derfor er levetiden deres nesten ubegrenset. Denne kvaliteten gjør at du kan bruke rustfritt stålbølgen på en lukket måte, det vil si å legge den under kledningen (gipsvegg, veggpanel), hell betong og kitt opp.

Et slikt rør krever ikke kompenserende koblinger, da temperaturdeformasjonen slokkes av selve produktet, og i tilfelle frysing kan det oppvarmes til og med med åpen flamme. Ved transport av væsker på de indre veggene av de forskjellige innskuddene dannes ikke og organiske formasjoner som alger, så det er ikke nødvendig med ekstra rengjøring her.

Noen ganger har disse slangene et polyetylenbelegg, som er mer brukt til dekorasjon, for eksempel for kaldt vann, et blått belegg, og for varmt vann - et rødt belegg.

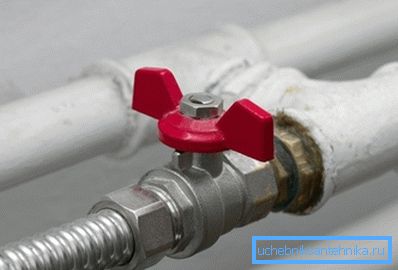

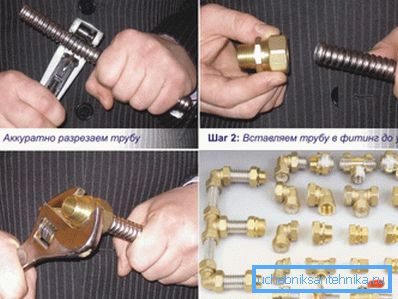

Korrugerte stålslanger er koblet til hverandre, så vel som med forskjellige mekanismer og anordninger, ved hjelp av spesielle messingbeslag, som også er kompresjon (komprimering er opprettet av gummi eller paronitiske pakninger som følger med beslagene).

Det finnes ingen spesielle verktøy for installasjon her - mestere klarer seg vanligvis med en skiftenøkkel eller gassnøkkel, og noen ganger med en skiftenøkkel.

Merk. Ikke så lenge siden begynte stålslangen å bli brukt til installasjon av gassinstallasjoner. Slike slanger er mye mer pålitelige enn gummi - de tåler trykket som er mulig i systemet, de brister ikke og sprer ikke med tiden.

gummi

Til tross for at slike slanger kalles gummi, er de faktisk et flerlags kompositt-gummi-teknisk produkt. Rene gummihylser er mekanisk ustabile og brukes unntatt frø og tuftlinjer. I hverdagen kan du se en forsterket slange av denne typen på brann- og kloakkvogner (fat).

Klassifiseringen av slanger i henhold til GOST 5398-76 er gitt i tabellen:

  Merk. Den første gruppen inneholder suge slanger med et negativt trykk på opptil 0,08 MPa, og den andre gruppen inkluderer trykksuging med et mulig trykk på opptil 1,2 MPa. Ulike gummislanger med tekstilramme kan brukes i hvilken som helst varme (tropisk klima) med en lavere temperaturgrense på -50? C.

Når du kjøper denne type gummivarer, vær oppmerksom på tilstedeværelsen av merking (dette er samme bruksanvisning), som nødvendigvis må påføres i form av en langsgående strimmel ved hjelp av avlastning eller uutslettelig maling. Symboler som du ser der, indikerer klassen, gruppen, innvendig diameter, nominelt trykk og muligheten for klimatisk bruk.

For eksempel viser merking B (A) - 1 - 25 - 10 - T - GOST 5398-76 at hylsen med antistatisk er konstruert for å pumpe drivstoff med et arbeidstrykk på 1,0 MPa i et tropisk klima med en nedre grense på -10 ° C.

På bildet ser du konstruksjonen av en flerlags gummimuffe, som består av følgende elementer:

1. Tekstil fletning;
2. Gummi lag;
3. Metall spiral;
4. Gummi lag;
5. Tekstil fletning;
6. Ekstra tekstil eller gummi lag.

For klasse B-, P- og KSH-slanger er det ytre laget laget av gummi, og i enden av slike ermer er det vanligvis rammeløse blanke mansjetter som tillater tilkobling til overgangsledninger og stive rørledninger. Lagring av slike gummiprodukter bør utføres ved temperaturer fra -25 ° C til +35 ° C, i en avstand på minst en meter fra oppvarmingsanordninger av hvilken som helst type.

polymerene

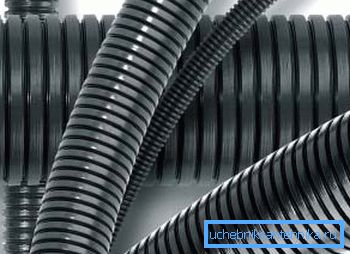

For å beskytte kabel og kablet kommunikasjon under vanskelige driftsforhold, brukes polyamidbølgepapping, som er i stand til å opprettholde fleksibilitet og mekanisk styrke under støt og ved temperaturer fra -40 ° C til + 105 ° C og i kort tid på +150 ° C.

Når du dykker til en dybde på 20m, gir unike komprimeringsutstyr pålitelig tetning, samt enkel montering. I tillegg beskytter veggene av polyamid kablene fra ulike petroleumsprodukter som bensin, dieselolje, petroleum og oljer, de er motstandsdyktige mot ultrafiolett stråling og reagerer ikke på vibrasjonsbelastninger.

Produktserie

Ifølge GOST 287-79 kan polyamidrør av denne typen være av to typer - PV-2 og PV-0.

• Første alternativet avviker i høyere slagfasthetsmotstand, og kan brukes til installasjon av industrielt utstyr, fjernsyn og elektrisk kommunikasjon, kommunikasjonssystemer, hvor kabelkanalen ikke har økt brannsikkerhetskrav.
• Andre alternativ Den har lavere mekanisk styrke og brukes til samme formål, men med visse brannsikkerhetskrav. Det er bemerkelsesverdig at det er PV-0 som brukes til kommunikasjon av strøm og kommunikasjon når de er montert med egne hender hjemme.

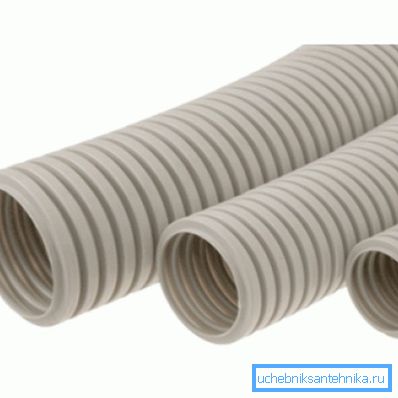

Polyvinylkloridrør er laget av samme materiale og brukes som kabelkanaler for fjernsyns- og radiokommunikasjon, strømnettet og kommunikasjon. De brukes også med hell hjemme (prisen er ganske rimelig) for maskering av de samme nettene under en rammekledning, som gips og veggpaneler, men de blir ikke strømmet med betong eller satt opp med en kitt.

Tips! Hvis det er behov for å beskytte det skjulte innholdet mot eksponering for ultrafiolett stråling, velg en korrugering i svart.

Korrugerte rør med en sonde passer godt til rammebelegg av den falske taketypen, som ikke bare tillater kabler i kanalen, men utfører også reparasjonsarbeid ved demontering / montering av innholdet. PVC-korrugering med en sonde er tilstrekkelig motstandsdyktig mot lave og høye temperaturer (i gjennomsnitt fra -40 ° C til +40 ° C) og reagerer ikke på kontakt med petroleumsprodukter fra kategorien drivstoff og smøremidler.

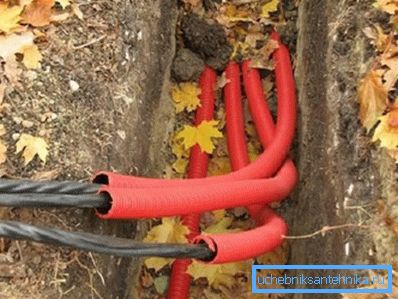

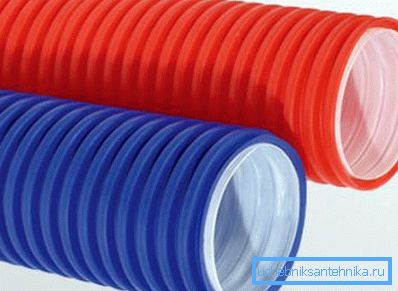

Svært ofte for installasjon av ulike kabelkommunikasjoner brukes korrugerte dobbeltrør laget av kombinert polyetylen, det vil si lagene har forskjellige egenskaper.

Disse er HDPE (HDPE) - lavtrykkspolyetylen og LDPE (LDPE) - høytrykkspolyetylen (ikke forveksle - polypropylenrøret har ingen forbindelse med slike produkter!).

• Topplaget består av PND, og ​​det er lett nok til å definere det til berøring. Det er grovt og har ikke bukkal tekstur, men det er motstandsdyktig mot støt, reagerer ikke på oljeprodukter fra kategorien brensel og smøremidler og er et utmerket dielektrisk.
• Innvendig er det et lag av LDPE - det er oftest hvitt i farge, har en veldig jevn overflate og har god elastisitet.. Til alt dette kan du legge til de samme positive egenskapene som PND.

Merk. Det skal også bemerkes at mediumtrykkspolyetylen (PSD) også produseres, men det kalles ofte HDPE og brukes praktisk talt ikke i produksjon av bølgepappede produkter.

konklusjon

Uansett er det korrugerte rør laget av polyamid, polyetylen, gummi, stål eller en kombinasjon av disse materialene ganske godt etablert i hverdagen. Og selv om du ikke merker det - i alle fall bruker du de ulike fordelene ved sivilisasjon, hvor en slik enhet brukes.

I den tematiske videoen i denne artikkelen kan du finne mer informasjon om emnet som diskuteres, det er mulig at det også vil være nyttig for deg.
