Hva er samlerne for vannforsyning

Til å begynne med, la oss avklare hva en vannmanifold er - en teknisk rørformet del som kan blande forskjellige væsker (i henhold til molekylær sammensetning eller temperatur) eller distribuere den gjennom flere kanaler samtidig. I vårt tilfelle kan det være en mikser, en tee, en firkant eller en kam for å distribuere varme- eller vannforsyningsrør.

Vi vil gi mer oppmerksomhet til den nyeste versjonen - finne ut hvordan den kobles sammen, og se en video demonstrasjon i denne artikkelen.

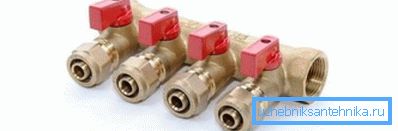

Manifold for metallrør

Montering av samlere

Merk. Samlet sett finnes ikke installasjon av samlere i det hele tatt, siden det bare er en mellomliggende adapter som gjør det lettere å overføre væske til andre kanaler. Hele installasjonen av en slik enhet betraktes vanligvis i forbindelse med andre VVS-installasjoner og systemer.

arter

To-ventils vaskekran
  • Den mest kjente formen for en samler for en vanlig bruker med sanitære enheter er en vask eller badmiks, som er bygget på et bad og påført på veggen (det er også innfelte veggmuligheter). Denne mekanismen kan ha ventiler i form av en kran-boks (to-ventiler og tohånds-modeller), eller i form av en patron eller en ball (enkelthåndtak eller joystick-modeller).
  • I alle typer ventiler opererer ett prinsipp for vanninntak - det kommer fra to kilder (varmt og kaldt), og kommer ut for forbruk gjennom en kanal, kalt tuten. Prisen på slike enheter kan variere sterkt fra hverandre, avhengig av kvalitet og dekorasjon.
Kombinert sanitær tee
  • Den enkleste av alle vannkollektorer er en sanitær tee for rør, som i utgangspunktet er en vannfordelingsenhet - forsyningen går gjennom en kanal, og fordelingen går gjennom to. Slike innretninger blir stadig brukt ikke bare i vannforsyningen, men også i avløpsvannet (vifte), så vel som de er vant til å transportere og distribuere en rekke væsker og gasser. I vannforsyningen er de laget av stål, messing, kobber, polypropylen, tverrbundet polyetylen og polybutylen.
VVS-kam
  • Og til slutt er den mest kjente rørleggertypen av samler en kam som brukes til vannmontasjer når man installerer et oppvarmet gulv, eller det kan være fordelingen av væske til radiatorer til forskjellige vinger av bygningen.. I de fleste tilfeller selges det med ventiler, som du ser på bildet ovenfor, men det kan også leveres uten det - så må ventilene installeres uavhengig.
  • Kammer av denne typen er som regel laget av messing, selv om de også kan være laget av kobber, stål og til og med silumin, selv om det er bedre å ikke bruke sistnevnte alternativ. Antall kraner på en slik enhet kan være forskjellige, alt fra tre til uendelig, det vil si at du kan koble samlere som har 10 eller flere utsalgssteder, hvis det er behov.

Oppvarmet gulvoppsamler

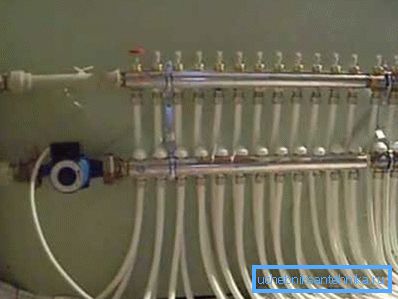

Utendørs installasjonsalternativ

Fordelingsnoden for vannanalyse i oppvarmningsinstruksjon gjør det mulig å installere ikke bare i nisje, men utenfor, dersom et spesialrom er tildelt for dette - et kjelerom, hvor et slikt system ikke vil forstyrre noen. Men først og fremst, la oss forstå essensen, det er i prinsippet å koble oppvarmesystemet gjennom samleren og finne ut hvordan det fungerer.

To kretser løper alltid fra hvilken som helst varmekilde - en for tilførsel av varmt vann, og den andre til å returnere det allerede avkjølte kjølevæsken, for å installere et oppvarmet gulv, trenger du også to kamme - en innløp og ett uttak.

Så installerer du en varmtvannskjele, hvorfra varmekretsene er skilt, men i dette tilfellet går tilførselsrøret og returrøret til vanndispenseren med kammer. Så er en samler installert for levering, og for retur av den andre, er de vanligvis montert over hverandre, uansett om de er innfelt i veggen eller ikke.

Innendørs installasjonsalternativ

Som du kan se i de øvre fotografiene, er avstengningsventilene ikke bare plassert på kollektorrørene, men også på rørene som forbinder dem med varmekjelen, og på den andre siden av hver av dem, er Mayevsky-ventilen vanligvis skrudd inn i luftluft, som alltid kan være i systemet.

Antall dyser avhenger av antall vannkretser. For eksempel kan du installere en distribusjonsnode på et hus på 10 rom, da trenger du kamper med minst 10 kraner, men det kan være mer enn en krets i ett rom, og antallet ledninger må økes .

En gulvvannskrets, enten den er laget av tverrbundet polyetylen eller metallforsterket plast, skal ikke ha tilkoblinger lukket av sement-sandskrape - ellers risikerer du lengden på levetiden til varmesystemet.

I tilfeller der rommet er stort og du ikke passer inn i dimensjonene av en rørspole, er det best å dele rommet langs vingene, så for et slikt område kan det være to, tre eller til og med fire vinger som igjen vil være reflektere over samlerens lengde.

Fordeling til fem varmekretser. Tre rom involvert

Men det er ekstremt upraktisk å installere ett vannuttak til et stort hus - i dette tilfellet må du legge ekstra rør, og i begynnelsen kan dette være en ganske imponerende akkumulering av kretser, noe som ikke er veldig praktisk for installasjon.

Det er mye lettere å lage en vannknute i to eller tre rom, som vist på det øvre bildet, da må du legge færre rør på ett sted, noe som medfører en økning i passasjen gjennom veggene. Ledningen av tilførsels- og returkretsene i slike tilfeller utføres vanligvis med polypropylen, som passerer til messing manifoldet gjennom en gjenget montering.

Merk. Øvelsen viser at installasjonen av et vannoppvarmet gulv er mye mer lønnsomt å produsere ikke med tverrbundet polyetylen, men med metallbasert laminat - kvaliteten på oppvarming og levetid endres ikke, mens kostnadene reduseres. I tillegg er det alltid samlere på salg, hvor grenrørene er utstyrt med endebeslag for bytte til metallplastrør.

konklusjon

Til slutt vil jeg legge merke til at du kan bruke noen av samlerne ved å koble den til vannrørene med egne hender - dette er ikke i det hele tatt vanskelig. Selv lange kammer for å installere et varmt gulv, er faktisk ikke mye forskjellig fra vanlig tee.
