Hvilken diameter av røret som skal velges for oppvarming: en

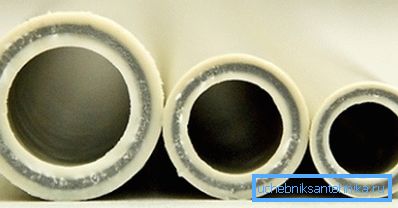

Når du bruker varme i en leilighet eller et privat hus, bør du i tillegg til materialet til rørene som brukes, ta hensyn til dimensjonene av deres seksjoner. De bestemmer mengden væske som skal sendes for en bestemt tidsenhet, noe som påvirker ytelsen til hele strukturen betydelig. Vi vil diskutere videre hvordan du finner denne indikatoren.
Forholdet mellom rørledningens tverrsnitt og kapasiteten til trykket i den

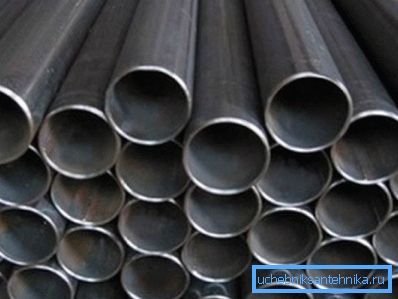

For en start er det verdt å fordrive myten at jo tykkere røret, jo mer intens strømmen av kjølevæske i den. Med en overdreven økning i diameter kan trykket i systemet falle til en slik grad at oppvarming i huset ikke vil bli helt. For å unngå dette, les følgende tabell, som viser parametrene for kjølevæsken for de vanligste typene rørformede produkter:
| Se rør | Forbruk, m3/ h | Hastighet, m / s | Hodestap, m / 100 m |
| Stål ny 133? 5 | 60 | 1.4 | 3.6 |
| Stål gammel 133? 5 | 60 | 1.4 | 6,84 |
| PE 100 110 × 6,6 (SDR 17) | 60 | 2,26 | 4.1 |
| PE 80 110 8,1 (SDR 13,6) | 60 | 2,41 | 4.8 |
| Stål ny 245? 6 | 400 | 2.6 | 4.3 |
| Stål gammel 245? 6 | 400 | 2.6 | 7 |
| PE 100 225? 13,4 (SDR 17) | 400 | 3.6 | 4 |
| PE 80 225? 16,6 (SDR 13,6) | 400 | 3,85 | 4.8 |
| Stål ny 630? 10 | 3000 | 2,85 | 1,33 |
| Stål gammel 630? 10 | 3000 | 2,85 | 1,98 |
| PE 100 560? 33,2 (SDR 17) | 3000 | 4,35 | 1.96 |
| PE 80 560? 41,2 (SDR 13,6) | 3000 | 4,65 | 2.3 |
| Stål ny 820? 12 | 4000 | 2,23 | 0.6 |
| Stål gammel 820? 12 | 4000 | 2,23 | 0,87 |
| PE 100 800? 47,4 (SDR 17) | 4000 | 2,85 | 0,59 |
| PE 80 800 ± 58,8 (SDR 13,6) | 4000 | 3 | 0,69 |
Utvalgsfunksjoner
Hvordan velge en rørdiameter for oppvarming? La oss ta en titt på begynnelsen med beskrivelsen.
beskrivelse
Valget av diameteren av rør til oppvarming bestemmes av følgende egenskaper:

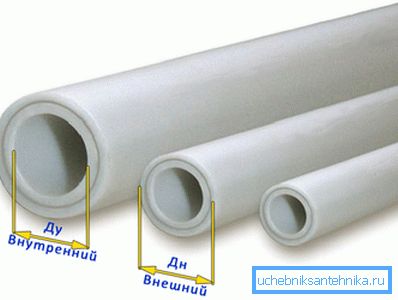

- Avstanden mellom de indre veggene - rørets indre diameter. Dette er den viktigste indikatoren som viser gjennomgangen av fremtidig design.
- Avstanden mellom ytre veggene - ytre diameter. Det er klassifisert i:
| klasse | Parameter, cm |
| liten | 0,5-10,2 |
| gjennomsnittlig | 10,2-40,6 |
| stor | 40,6 eller mer |
- Betinget pass. Verdien av seksjonen er avrundet og omgjort til tomme enheter.

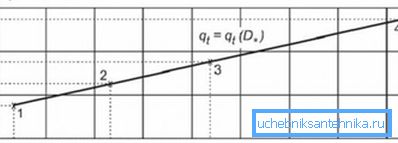

Forskjellen mellom ytre og indre diameter er veggtykkelsen på produktet, noe som påvirker varmeoverføringen av rørledningen.
Mindre eller mer
Etter beregningene kan verdiene ta et bestemt område, i hvilken retning er det bedre å avvike: til en større eller mindre en?
Eksperter mener at det er mer rasjonelt å bruke en liten del av flere grunner:
- I rørledningen er det en mindre mengde kjølevæske som må varmes opp. Dermed reduseres kostnadene ved drift av varmesystemet.
- Lettere å gjøre installasjonen for hånden.
- Lavere kostnader for tynne rør selv sammenlignet med tykkere prøver.
Råd: Du bør ikke spesifikt undervurdere resultatene av beregningene, da det vil redusere effektiviteten til varmesystemet og gjøre det veldig støyende.
Det bør tas i betraktning at den ideelle hastigheten er intervallet mellom 0,3 og 0,7 m / s.
Utfører beregninger
For å forstå kjernen i prosessen, vurder det på eksemplet om å finne det optimale tverrsnittet for oppvarmingsrør plassert i et rom på 20 m2.
Instruksjonen er som følger:
- Først av alt finner vi indikatoren for den nødvendige varmeoverføringen. Hvis veggene har isolasjon, og takene ikke overskrider tre meter, så for hver ti kvadratmeter, er 1 kW termisk kraft nødvendig. Erstatt til vår versjon og få 2 kW.
- Deretter legger vi til nødvendig tjue prosent reserve, som til slutt gir oss 2,4 kW.
Tips: Det anbefales å bruke kalkulatoren når du foretar elektroniske beregninger. Et slikt program kan forenkle oppgaven betydelig og unngå typiske feil.
- Hvis det er vinduer i rommet, må du legge til samme antall batterier med en kapasitet på minst 1,2 kW. Vanligvis plasseres de direkte under vindusåpningene.
Viktig: verdien av strøm kan ta mer, men ikke noe mindre, siden systemet ikke klarer oppgaven.

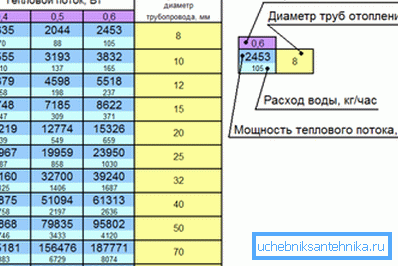

- I tabellen med innvendige diametre finner vi den oppnådde effektverdien på 2400 W. Der ser vi at rør med åtte millimeter diameter er egnet for et gitt varmesystem. Fluidets hastighet vil være lik 0,6 m / s, strømningshastigheten - 105 kg / t og den eksakte termiske effekten - 2453 watt.
Det er også tillatt å bruke rør med en diameter på ti millimeter, så vil kjølevæsken reduseres til 0,4 m / s, strømningshastigheten øker til 110 kg / t og kapasiteten vil øke til 2555 W.
konklusjon

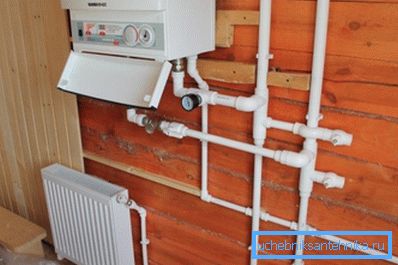

Utvalg av rørets diameter for oppvarming er en svært viktig oppgave, og ytelsen til hele systemet er avhengig av at dette stadiet er riktig. For store produkter kan slutte å utføre sine funksjoner helt, og for tynne vil de fungere ineffektivt og støyende (se også artikkelen Ytre diameter av rør - alt du trenger å vite om størrelser).
Derfor er det nødvendig å ta hensyn til alle detaljer ved beregning og valg for å oppnå maksimal effekt. I artikkelen angir vi all informasjon som er nødvendig for dette.
På presentert video kan du gjøre deg kjent med flere materialer som er direkte relatert til emnet under vurdering. Vær forsiktig når du lager beregninger!
