Hvordan beregne rørets område utvendig og innvendig
Mest sannsynlig måtte du håndtere problemet med å beregne overflateareal på rørledningen og dens indre del. Dette hjelper vanligvis formelen, kjent for mange av skolens kurs, om enn glemt. I denne artikkelen lærer vi hvordan du beregner rørets område og diameteren riktig.
Hva er det nødvendig å vite
Nedenfor betrakter vi situasjonen når disse parametrene vanligvis alltid må vurderes i arbeidet:
- Kunnskap om formelområdet vil være nyttig når man beregner varmetransporten av et oppvarmet gulv eller varmelegeme.Data kan oppnås på grunnlag av det totale arealet, noe som gir luften i romvarmen fra arbeidsfluidet av en bestemt temperatur.
- Det andre alternativet er omvendt situasjon, som også er vanlig.. Spesielt hvis du trenger å beregne varmetapet over hele lengden på rørledningen til varmeapparatet. Ved beregning av antall og størrelse på konvektorer, radiatorer og andre enheter, krever instruksjonen at du skal vite nøyaktig hvor mange kalorier de kan produsere. Data bestemmes ved å ta hensyn til overflaten av vanntransportrørledningen.
- Hvis du vet hvordan du skal beregne overflaten av et rør, kan du kjøpe riktig mengde termisk isolasjon.. Svært ofte er lengden på varmeledningen tiere kilometer, så nøyaktige data vil hjelpe bedrifter med å spare imponerende midler.
- Et annet poeng - kostnaden for maling eller anti-korrosjon belegg, prisen er noen ganger imponerende. I dette tilfellet vil kunnskapen nøyaktig beregne den nødvendige mengden materiale. I tillegg er det mulig ved indirekte metoder å bestemme uaktsomheten til arbeidstakere, hvis kostnaden på 1 m2 overflatene vil øke vesentlig.

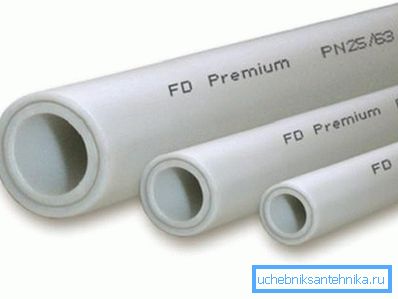

- Beregningen av rørområdet (tverrsnitt) gjør det mulig å finne ut maksimal gjennomstrømning. Selvfølgelig er det mulig å bare etablere en åpenbart større diameter med en gang, men med store investeringer på byggeplasser, spiller denne indikatoren en betydelig rolle i kostnadsoverskridelser.
Tips: Husk, men i et privat hus vil budsjettoverskridelser når du installerer et rør være litt mer enn et steg, men du vil miste på varmetap, da jo større overflaten av gjenstanden er, desto mer varme gir den per enhetstid.
Ikke glem at når vannkranen åpnes, avkjøler væskevolumet i vannforsyningssystemet med vilje. Rørets store diameter akkumulerer en stor mengde vann som vil stå i den, slik at du vil bruke mer varme til å varme opp rommet.

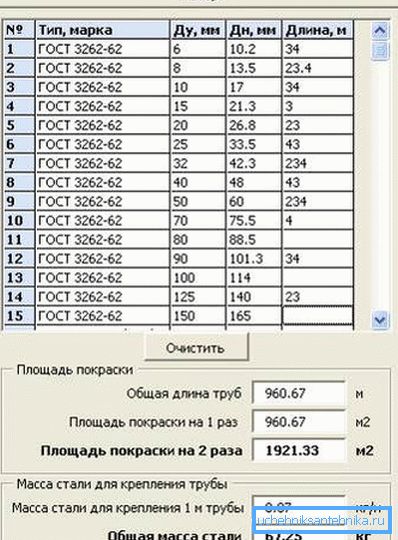

Tips: En rørfirkantkalkulator finnes på vår nettside, samt på nettsider for spesialiserte selskaper.
Slik beregner du tverrsnittet
- Det er nødvendig å beregne sirkelområdet og ta tykkelsen av veggene bort.
- Formelen er som følger: S =? (D / 2-N)2.D - diameter, N - veggtykkelse.
Tips: Ikke glem at i trykkvannrør fyller arbeidsvannet hele volumet. I tyngdekraftavløpssystemet - strømmen strømmer i utgangspunktet bare en del av veggene, slik at røret har mindre motstand enn i en fullt fylt.
For hydrauliske beregninger av sistnevnte og introduserte konseptet - levende delen.
Overflate beregning
Et geometrisk problem som du ofte har møtt i klassen da det var nødvendig å finne ut overflaten på en sylinder, men et rør er hva det er. For å finne ønsket figur, må du kjenne omkretsen og sylinderens høyde (i vårt tilfelle lengden på rørledningen).
Sirkellengde Formel - Lenv =? D, overflater - S =? DL, hvor L er lengden på rørledningen, og D er dens diameter.

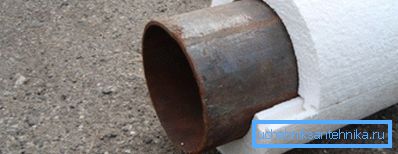

For farging kan du bruke denne formelen direkte, hvis det er nødvendig å utføre termisk isolasjonsarbeid, vil materialet trenge litt mer, siden det har en tykkelse. I tillegg legges mineralull i løpet av prosessen med litt overlapping av kluter.
Beregn innerflaten
Ikke eksperter vil stille spørsmålet - hvorfor trenger du å vite denne parameteren? Spesialister vil svare - for hydrodynamiske beregninger, for å vite hvilket område som har kontakt med vann under bevegelse gjennom rørene.
Det er flere tilknyttede nyanser med denne parameteren:
| diameter | Jo større det er, desto mindre påvirker veggen ujevnheten bevegelsen av arbeidsfluidet. Hvis rørledningen har en stor diameter og lengden er liten, kan motstanden til røret forsømmes. |

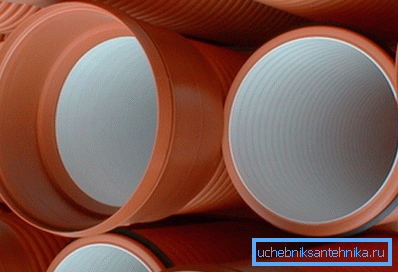

| ruhet | Denne parameteren er av stor betydning for hydrodynamiske beregninger. For eksempel har rustet stål inne i vannrøret og glatt polypropylen en annen effekt på arbeidsfluidets hastighet. |

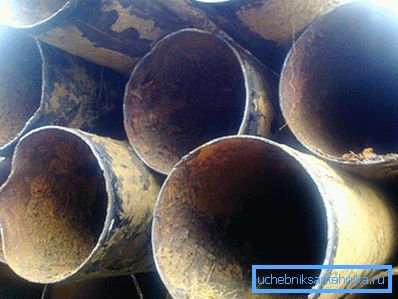

| Konstantitet av indre diameter | Stål- og støpejernsprodukter endrer sitt indre område over tid på grunn av korrosjon og mineralforekomster. På grunn av dette blir strømningspassasjen redusert. |
Tips: ikke glem at stålvannforsyningen for kaldt vann vil redusere permeabiliteten innen 10 år med nesten 2 ganger.
I dette tilfellet er beregningsformelen S =? (D-2N) L, hvor N er veggtykkelsen, L er lengden på rørledningen, og D er dens diameter.
konklusjon
Denne artikkelen tillater bare å oppdatere formlene som gir en ide om hvordan man skal beregne området av røret og overflaten. Merkelig nok, men denne kunnskapen bidrar ofte til å løse nye problemer under hjemreparasjoner. Videoen i denne artikkelen vil hjelpe deg med å finne mer informasjon om dette emnet.
